紫光展锐推出第一款5G SoC：6纳米工艺 全场景覆盖

　　2月26日，紫光集团旗下的芯片公司紫光展锐正式发布第一款5G SoC（集成芯片）——虎贲T7520，采用6nm（纳米）EUV（多层极紫外）制程工艺。

　　所谓SoC（System-on-a-Chip），指的是把CPU、GPU、调制解调器等芯片集成在一起的系统级芯片，集成芯片的好处是可以提升性能，降低功耗，节约空间。

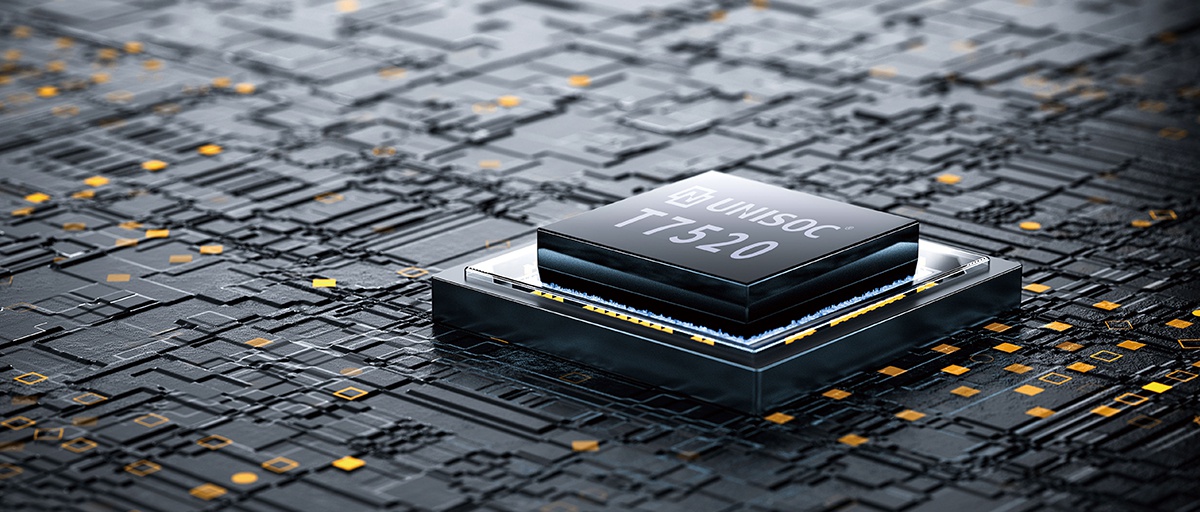

　　紫光展锐推出第一款5G SoC——虎贲T7520

　　据介绍，虎贲T7520采用4个Arm Cortex-A76核心，4个Arm Cortex-A55核心，GPU采用Arm Mali-G57核心，5G速度下，将带来优异的流媒体和游戏体验。

　　紫光展锐称，虎贲T7520集成了全球首颗支持全场景覆盖增强技术的5G调制解调器，可拓展大带宽4G/5G动态频谱共享专利技术，使运营商在现有4G频段上能够部署5G，最大限度利用既有资源，并满足未来5G共建共享的需求，有效降低网络部署成本，加快5G部署。同时，虎贲T7520针对速度高达500KM/h的高铁场景进行技术优化，帮助用户在高速旅行的同时，尽享5G带来的畅快体验。

　　紫光展锐首席执行官楚庆表示：“虎贲T7520开发了多种先进技术，在性能全面提升的同时，功耗再创新低。除此之外，我们的架构设计开放创新，致力生态承载，未来将携手合作伙伴共同带给用户更优异的智能体验。”

　　紫光展锐对外披露的虎贲T7520的技术特性包括：

　　•6nm EUV工艺：

　　多层极紫外（EUV）光刻技术加持，工艺光源波长缩短到13.5nm，接近X射线的精度，带来了极高的光刻分辨率，使芯片的成本、性能和功耗达到了更好的平衡。相比上一代7nm，6nm EUV晶体管密度提高了18%，这将使芯片单位面积内集成更多的晶体管，芯片功耗降低8%，可提供更长的续航时间。

　　•功耗再创新低：

　　紫光展锐新一代的低功耗设计架构，以及基于AI的智能调节技术，与分离式5G方案相比，虎贲T7520无论是在轻载还是重载场景下，功耗优势全面领先，在部分数据业务场景下的功耗降低了35%。

　　•全球首款全场景覆盖增强5G调制解调器：

　　支持5G NR TDD+FDD载波聚合，以及上下行解耦技术，可提升超过100%的覆盖范围。基于紫光展锐创新的5G超级发射技术，可为小区近点提升60%上传速率，解决了增强VR、4K/8K超高清视频直播等业务需要更大上行带宽的痛点。虎贲T7520支持 Sub-6GHz 频段和NSA/SA双模组网，支持2G至5G七模全网通，在SA模式下，下行峰值速率超过3.25Gbps。虎贲T7520还支持领先的双卡双5G以及EPS Fall back、VoNR高清语音视频通话。

　　• AI能力和开发空间：

　　虎贲T7520集成新一代NPU，相比上一代平台，算力大幅度提升，同时通过创新的架构设计，虎贲T7520在算力提升的同时，实现了优异的功耗控制，能效（TOPS/W）相对上一代产品提升超过50%。创新的设计可更好的支持高性能、低功耗模式下的复杂AI应用。

　　•多媒体处理能力：

　　虎贲T7520搭载紫光展锐自主研发的第六代影像引擎Vivimagic解决方案和第二代FDR （ Full Dynamic Range ） 技术，专用AI加速处理器，全新升级的四核ISP架构，一亿像素的超高分辨率和多摄处理能力，结合安奇逻辑（ACUTElogic）领先的影像技术，将为拍照和摄像提供出类拔萃的效果。

　　•全内置金融级安全：

　　虎贲T7520采用了展锐第二代集成安全方案。该方案将金融级iSE安全单元集成在SOC中，相较外置SE，更难攻击定位，安全性更高；运算能力提升100%，支持视频加密通话等高算力安全需求；支持国际主流算法，扩展能力更为出色，并提升了存储容量，可同时支持数百个应用。
