全新的MCX A系列融合了恩智浦通用MCU的特点，适用更为广泛的通用应用，实现了低成本，低功耗，高安全性和高可靠性。
本文引用地址：
MCXA153是MCX A系列的第一款产品，已于2024年1月份上市，为低成本入门MCU应用提供了丰富的功能和特性。后续MCX A系列还会继续推出新产品，为客户提供持续的硬件和软件的可扩展升级路径。
今天，我们一起来了解一下MCX A最新产品的系统架构。

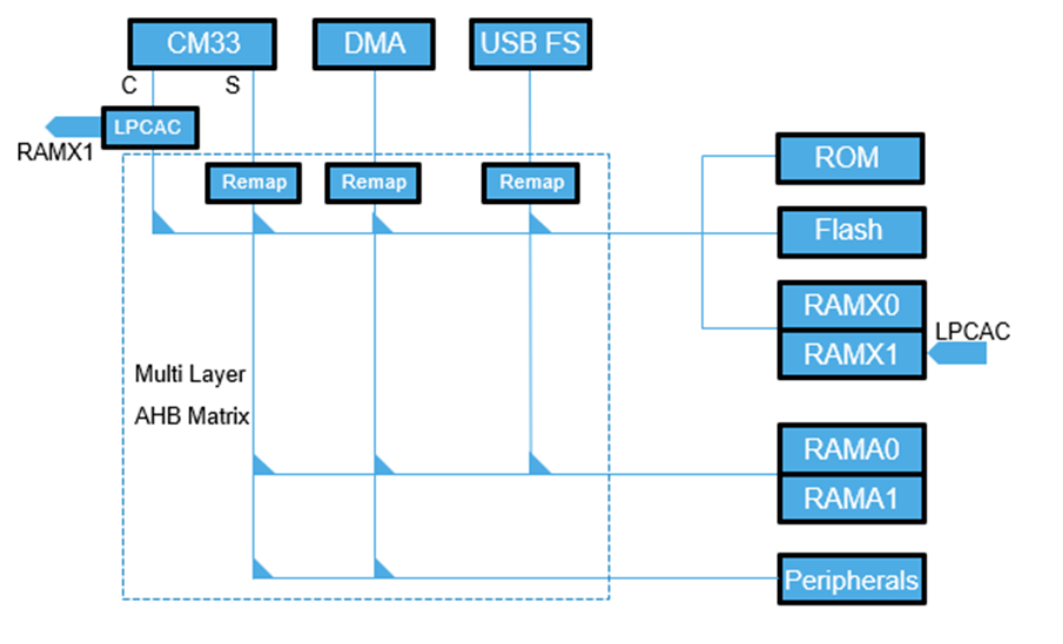

MCX A153的系统架构:
可以从上图看到，MCXA的总线架构是相对简单。主要有三个总线的发起者，分别是CM33, DMA和USB full speed。对应的总线target 分别是ROM， Flash， RAMX, 它们共享code bus接口，而RAM A0和A1共享system bus的接口，另外还有一个专门的总线接口，去访问外设。
对于CM33来说，它主要使用code bus来取指令，system bus取数据，code bus能够访问的地址空间是有限的，在MCXA产品中，CM33从code bus只能访问到ROM，Flash，RAM X0和X1，具体的地址分配可以参考芯片手册中的memory map表格。System bus是不能访问ROM，Flash和RAM X0/X1,它可以访问RAM A0, A1和外设。对于DMA，它可以访问所有的外设空间。对于USB FS，它只可以访问系统的内存空间，不能访问外设。
在MCXA的总线架构图中，可以看到Remap的结构，其作用主要是将RAM X0的地址空间重新映射到RAM A1的后面，这样可以形成多达32KB的连续RAM空间，满足一些应用对连续RAM空间的要求。
对于CM33，在code bus上配置了一个4 KB Cache，用于加速对Flash的访问。因为Flash本身的访问速度是有限制的，对于MCXA 96MHz的core clock，在没有打开Cache的情况下， 需要2个等待周期，即32MHz的Flash访问速度。在打开Cache后，一旦要访问的内容被Cache命中，CM3可以0等待周期访问，大大增加系统性能。同时通过Cache来访问指令，可以减少系统的功耗。
