瑞萨双向3KW UPS电源方案带来不间断电力供应能力！

在现代企业的运营中，电力供应的稳定与连续是至关重要的。无论是数据中心、医疗设施还是工业制造环境，片刻的电力中断都可能引发数据丢失、设备损坏甚至安全事故，因此，不间断电源十分重要，其可确保业务的连续性，从而避免因突然断电而造成的经济损失和潜在的风险。

本文引用地址：

针对这一趋势，瑞萨推出双向3KW UPS电源方案，包含高性能升降压控制器、MCU、功率器件，能够为设备提供24小时不间断地稳定电力保障。

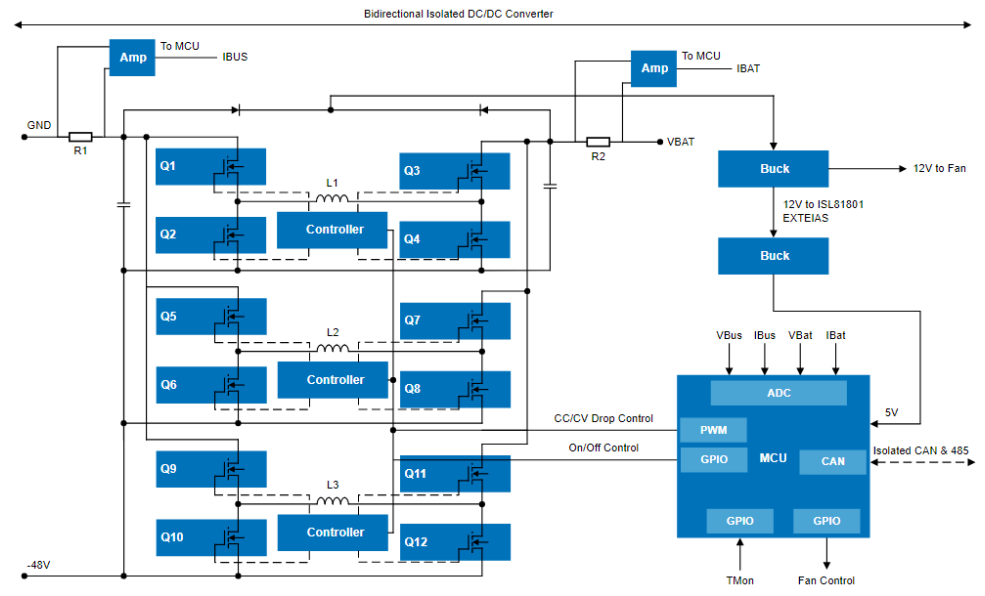

系统框图

高性能

是实现高性能双向电源转换的关键。在此方面，本方案采用ISL81801双向4开关同步升降压控制器，具有峰值和平均电流检测功能，并可在两端进行监控。芯片内部采用专有的降压-升压控制算法，在升压模式采用谷值电流调制，降压模式采用峰值电流调制。在安全性方面，该产品还提供全面的保护功能，如输入和输出的过压保护、欠压保护、过温保护、平均电流和峰值电流限制，以确保单向和双向操作的高可靠性。

在功率器件的选择上，方案采用RBA250N10CHPF-4UA02 MOSFET，可提高电源转换效率。

MCU控制方面，方案采用RA2L1微控制器，该产品基于Arm® Cortex®-M23内核采用优化的制程和独特的低功耗工艺技术，支持1.6V至5.5V宽电压工作，CPU时钟频率最高48MHz，在运行模式和待机模式下电流极低。另外，RA2L1还配备了串行通信接口、高精度模拟电路和定时器，能够支持扩展其它功能。

不仅如此，方案还采用了RAA211230、RAA211820降压稳压器和ISL28217精密运算放大器。RAA211230是一款集成式24V、3A同步降压稳压器，采用电流模式恒定导通时间（COT）控制，并具有全面的保护功能，如输入欠压锁定（UVLO）、过流保护（OCP）、输出欠压保护（OUVP）和过温保护（OTP）等。

RAA211820是一款DC/DC同步降压（降压）稳压器，支持4.5V至75V输入电压范围和可调输出电压。它能提供高达2A的连续输出电流，具有出色的负载和线路调节性能。

此双向3KW UPS电源方案旨在为客户提供稳定的电力供应，使其免受断电故障干扰。除了出色的器件性能外，瑞萨强大的软/硬件支持能力也可助力客户简化和加快开发过程，缩短产品上市时间，从而在竞争激烈的市场环境中快速脱颖而出。
