致力于亚太地区市场的国际领先半导体元器件分销商—大联大控股近日宣布,其旗下世平推出基于安森美NCP1239BD65R2G PWM控制器的30W反激式辅助电源方案。
本文引用地址:
![图示1—大联大世平基于onsemi、Vishay和Toshiba产品的30W反激式辅助电源方案的展示板图](http://n.sinaimg.cn/spider20240612/467/w828h439/20240612/6342-6083cedfd86c6322efa6eea072f42e18.png)
![图示1—大联大世平基于onsemi、Vishay和Toshiba产品的30W反激式辅助电源方案的展示板图](http://n.sinaimg.cn/spider20240612/403/w822h381/20240612/339e-d69f93bf52e01f41716e92edf7116330.png)
在信息技术时代,人们对于高效、稳定且具备出色节能特性的辅助电源需求日益增加。特别是在服务器、PC、新能源转换系统以及工业制造等关键领域,一款性能卓越的辅助电源不仅关乎设备的稳定运行,更是节能减排、绿色发展的重要保障。在此背景下,大联大世平基于onsemi NCP1239BD65R2G PWM控制器推出30W反激式辅助电源方案,可为多领域电力供应提供稳定支持。

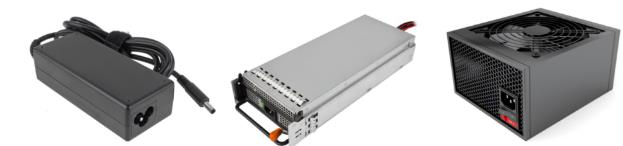

![图示2—大联大世平基于onsemi、Vishay和Toshiba产品的30W反激式辅助电源方案的场景应用图](http://n.sinaimg.cn/spider20240612/769/w623h146/20240612/1b16-05e445dd11b278f6bd3b3fe5a7ada1e6.png)
本方案核心采用的NCP1239BD65R2G是一款固定频率电流模式控制器,其具有动态自供电功能,可大大简化辅助电源和Vcc电容器设计。在芯片性能方面,该控制器的最高供电可达35V,具有带抖动的65KHz或100KHz开关电路,能够在峰值电流模式控制下运行。当辅助侧功率开始降低时,该控制器将其开关频率自动折回至最低26KHz的水平。当功率进一步下降时,该零部件进入跳过周期,同时对峰值电流进行限制,确保轻型负载条件下的卓越能效。
不仅如此,NCP1239BD65R2G具有电路简单,低待机功耗,保护功能齐全等特性。其中,保护功能支持Latch及Auto-Recovery两种版本,可满足不同保护需求。

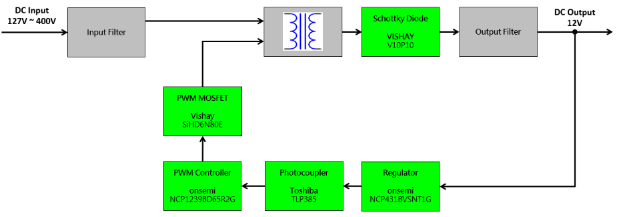

![图示3—大联大世平基于onsemi、Vishay和Toshiba产品的30W反激式辅助电源方案的方块图](http://n.sinaimg.cn/spider20240612/38/w621h217/20240612/9b5a-67a7c397907705ab7c3bff401e28c2ac.png)
除了NCP1239BD65R2G,本方案还集成了onsemi旗下的电压基准芯片NCP431BVSNT1G、Vishay旗下的PWM MOSFET SiHD6N80E、肖特基二极管V10P10以及Toshiba的光耦产品TLP385。得益于这些器件的出色性能,本方案不仅能够适用于各式电源供应器的辅助电源设计,还能作为高效适配器的核心组件发挥能效。
核心技术优势:
● 固定频率电流模式控制器;
● 具高压启动电流,无须额外高压启动电路;
● 高VCC电压操作范围,最高35V;
● 轻载降频(最低2KHz)及跳周期控制模式,提升轻载效率及超低待机功耗;
● 输入断电检测功能;
● 内部软启动及斜率补偿;
● 具有OCP、OVP、OTP功能。
方案规格:
● 输入电压:127Vdc ~ 400Vdc;
● 输出电压:12Vdc ± 5%;
● 输出电流:2.5A max;
● 输出功率:30W max;
● 输出涟波(Ripple & Noise):≤120mVp-p;
● 保护:OCP、OVP。
