◎ 科技日报记者 刘园园
记者27日从西湖大学获悉，由该校孵化的西湖仪器（杭州）技术有限公司成功开发出12英寸碳化硅衬底自动化激光剥离技术，解决了12英寸及以上超大尺寸碳化硅衬底切片难题。
与传统的硅材料相比，碳化硅具有更宽的禁带能隙以及更高的熔点、电子迁移率和热导率，可在高温、高电压条件下稳定工作，已成为新能源和半导体产业迭代升级的关键材料。

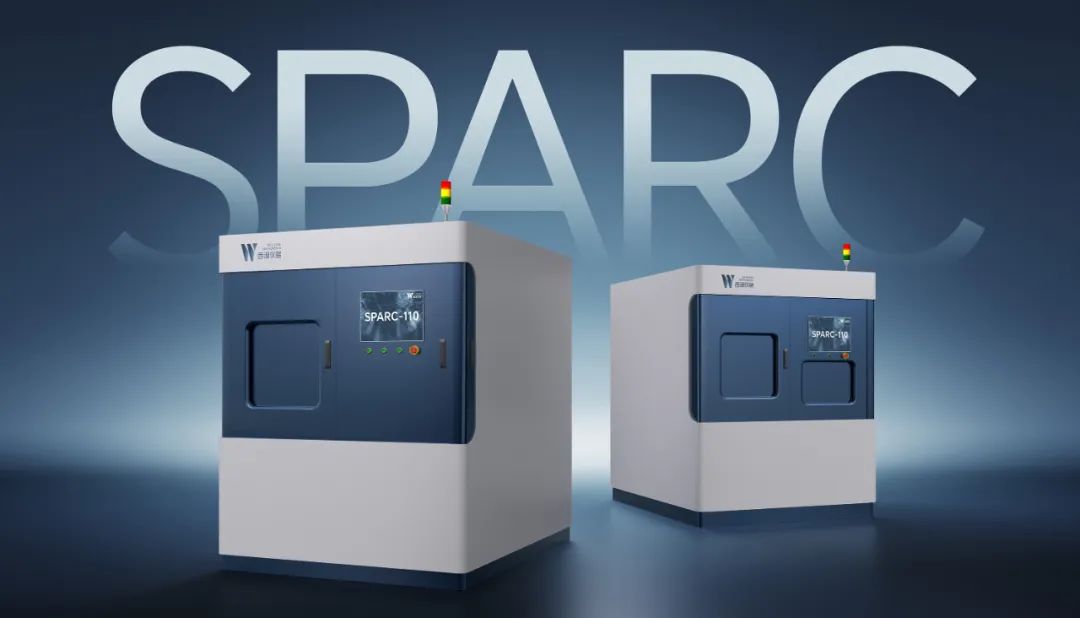

碳化硅衬底激光剥离系统。图片来源：西湖大学西湖大学工学院讲席教授仇旻介绍，碳化硅行业降本增效的重要途径之一，是制造更大尺寸的碳化硅衬底材料。与6英寸和8英寸衬底相比，12英寸碳化硅衬底材料扩大了单片晶圆上可用于芯片制造的面积，在同等生产条件下，可显著提升芯片产量，同时降低单位芯片制造成本。
“该技术实现了碳化硅晶锭减薄、激光加工、衬底剥离等过程的自动化。”仇旻介绍，与传统切割技术相比，激光剥离过程无材料损耗，原料损耗大幅下降。新技术可大幅缩短衬底出片时间，适用于未来超大尺寸碳化硅衬底的规模化量产，进一步促进行业降本增效。
