汽车制造商正在为仪表板和内部橱柜添加未来主义的照明概念，以增强氛围并作为品牌识别的造型细节。另一个概念是使用仪表板照明作为指示器来传达车辆状态并提醒驾驶员，例如在自动驾驶时更改仪表板颜色或在需要驾驶员注意时发出警报。设计理念要求在仪表板和车辆机柜内的许多位置安装大量 RGB LED。除了复杂的设计挑战外，汽车 OEM 还面临着许多 RGB 照明制造问题。LED 的色彩准确度各不相同，需要分类以选择具有相似色彩响应的 LED，或在生产线中对其进行校准。ISELED®（智能智能嵌入式 LED）能够实现所有设计目标，并且使用供应商预先校准的 ISELED 可以轻松解决制造挑战。
dsPIC33CK DSC 系列简化了 ISELED 协议的实现。dsPIC33CK DSC 为实施 ISELED 应用提供了以下优势：
使用具有 5V 容限 IO 的 3V dsPIC33CK DSC 降低系统成本
使用 5V 容限开漏 IO 直接连接 ISELED，无需额外的胶合逻辑或电平转换器
具有成本竞争力的 3V 控制器，具有 LIN、CAN-FD 和闪存，范围从 32KB 到 1024KB 不等
dsPIC33CK DSC 上的低开销 ISELED 实现
ISELED 协议使用片上内核独立外设 （CIP） 实现
特殊的 5 位硬件 SPI 模式和灵活的硬件 CRC 简化了 ISELED 的帧创建并减轻了 CPU 带宽的负担
通过使用DMA实现动画和光效，提高了ISELED吞吐量
将单个 dsPIC33CK DSC 用于 ISELED 应用，降低系统成本
单个 dsPIC33CK 控制器，用于运行 ISELED 协议，并具有足够的 CPU 带宽来选择性地实现：
使用片上 CAN-FD/LIN 实现稳健的通信
ISO 26262 功能安全诊断，以 ASIL B 安全等级为目标
强大的电容式触摸感应
Demo 说明
此应用程序演示了使用 dsPIC33CK DSC 的 ISELED 库的 LED 照明动画示例。该演示使用 dsPIC33C ISELED 开发平台，该平台包括：
dsPIC33CK Curiosity 开发板 （DM330030)
ISELED® 接口板 （APG00112)
ISELED® 开发板 （APG00113 或 APG00114)
设计优势：
经济高效的解决方案
系统优化以降低 BOM 成本
无需校准 RGB LED
应对 LED 温度下降和老化的挑战
高性能 CPU 支持实现复杂的动画
系统成本低
功能安全就绪

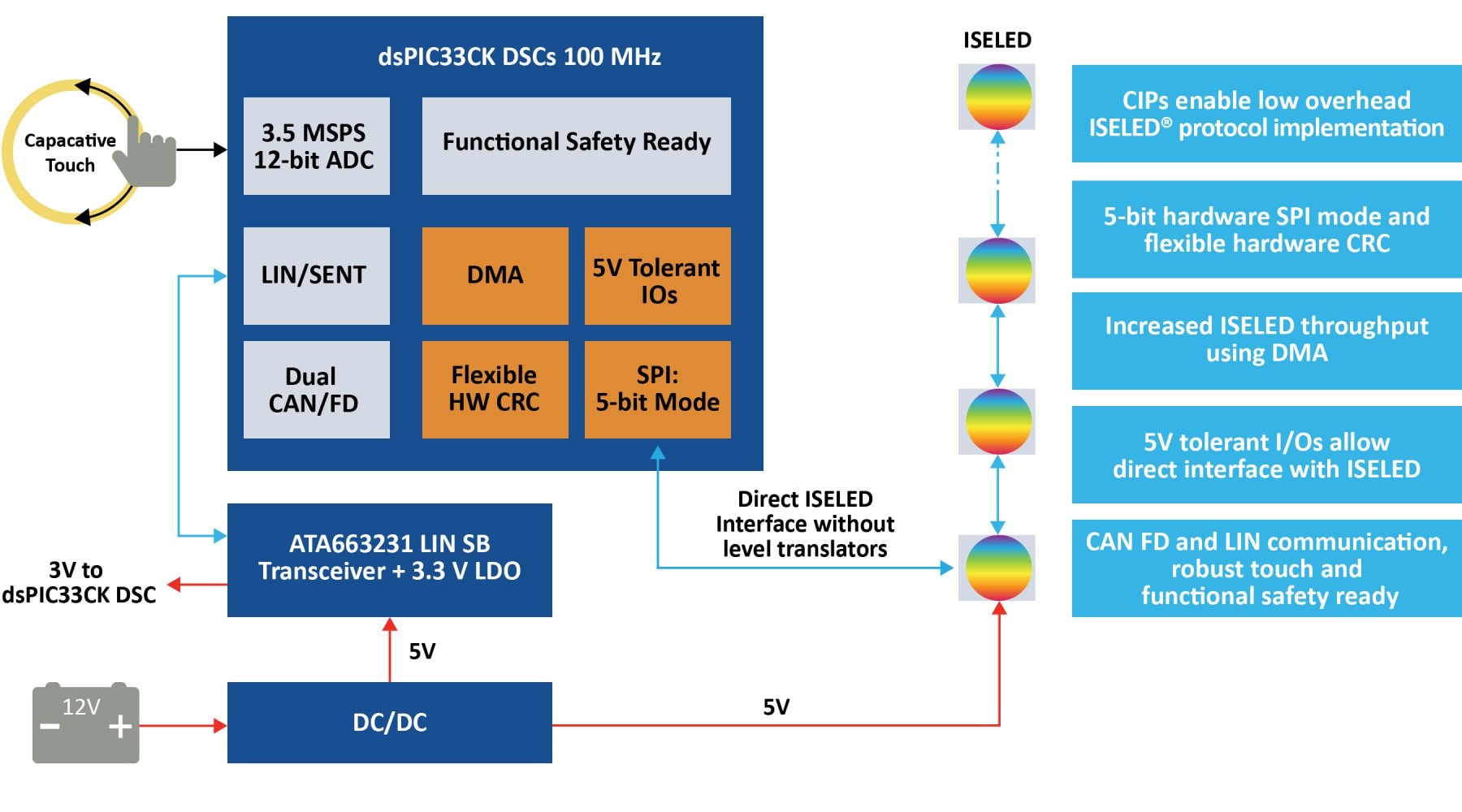

解决方案图
开发板和套件参考设计 BOM
dsPIC33CK Curiosity 开发板 （DM330030） 是 dsPIC33CK 系列单核高性能数字信号控制器的高性价比开发和演示平台。
该板旨在充分利用 Microchip 的 MPLAB® X IDE，包括一个集成的编程器/调试器，无需额外的硬件，是探索 dsPIC33CK 系列的完美起点
ISELED® 接口板用作 ISELED® 智能 LED 驱动器（位于 ISELED® 开发板上）和主 MCU 控制器板（Curiosity HPC 或 SAMC21-XPRO）之间的网关。接口板与 MikroEletronika mikroBUS™ 扩展板标准兼容。接口板包含电平转换器和逆变器逻辑，允许 ISELED® 开发板由大量 Microchip MCU 控制。
ISELED® 开发平台提供了一个模块化环境，用于对符合 ISELED® 智能 LED 标准的汽车环境照明应用进行快速原型设计和评估。ISELED® 接口板是 Microchip 完整 ISELED® 开发平台的一部分。
ISELED® 开发板包含 10 个 ISELED® 智能 LED 和一个板载 5V 稳压器。开发板通过 ISELED® 接口板及其相关的 mikroBUS™ 附加板接头连接到主 MCU 控制器板（Curiosity HPC 或 SAMC21-XPRO）。
ISELED® 开发平台提供了一个模块化环境，用于对符合 ISELED® 智能 LED 标准的汽车环境照明应用进行快速原型设计和评估。ISELED® 接口板是 Microchip 完整 ISELED® 开发平台的一部分。
参考设计 BOM
