在我试用了好几十种单片机后，发现，每个单片机都需要重复造轮子，感觉非常的累，比如OLED屏，每次都需要去重写他的驱动，这样非常耗时耗精力，在看到《百问网》的面向对象编程中，我学习到了面向编程的思想，感觉非常有必要打造自己的一套风格的代码，同样的功能，只需要修改BSP 驱动就可以使用。因此，借此次RA0E1 系列的单片机，希望能第一次搭建自己的面向对象的编程。
本文引用地址：
1 创建工程
此次创建工程，我采用RASC+MDK 来开发。

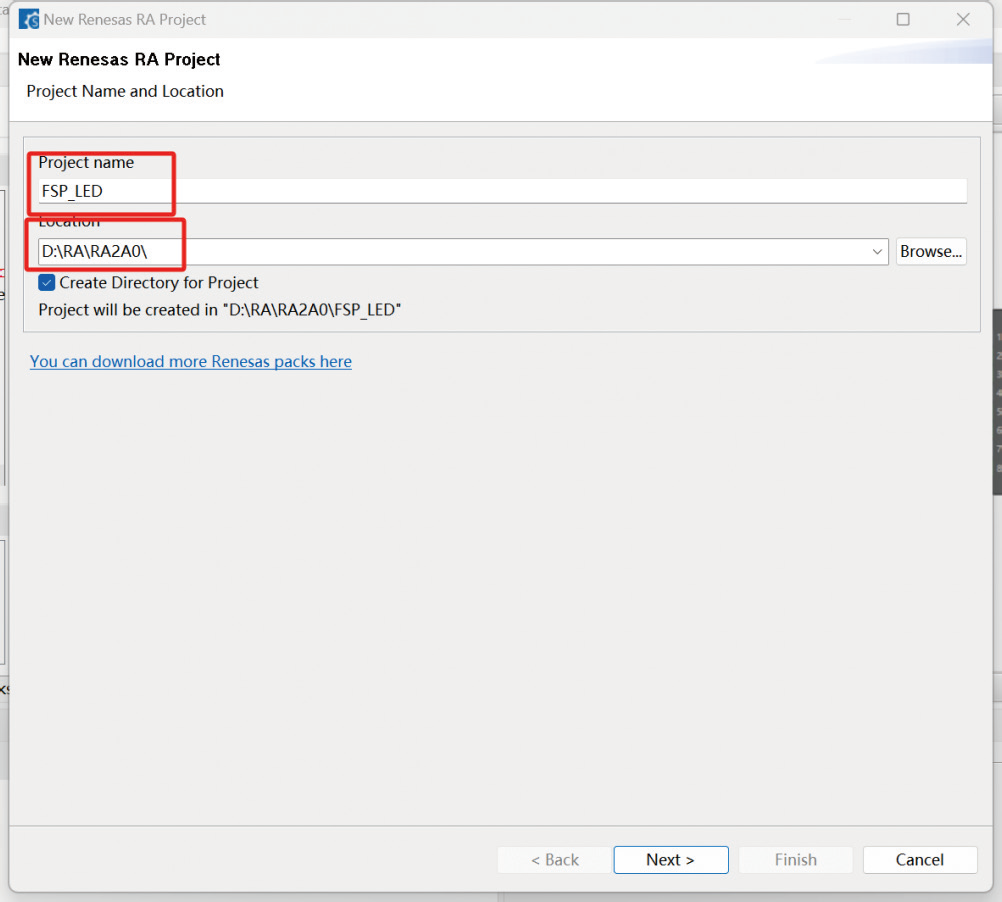

1.打开FSP for RASC，创建基础的工程：

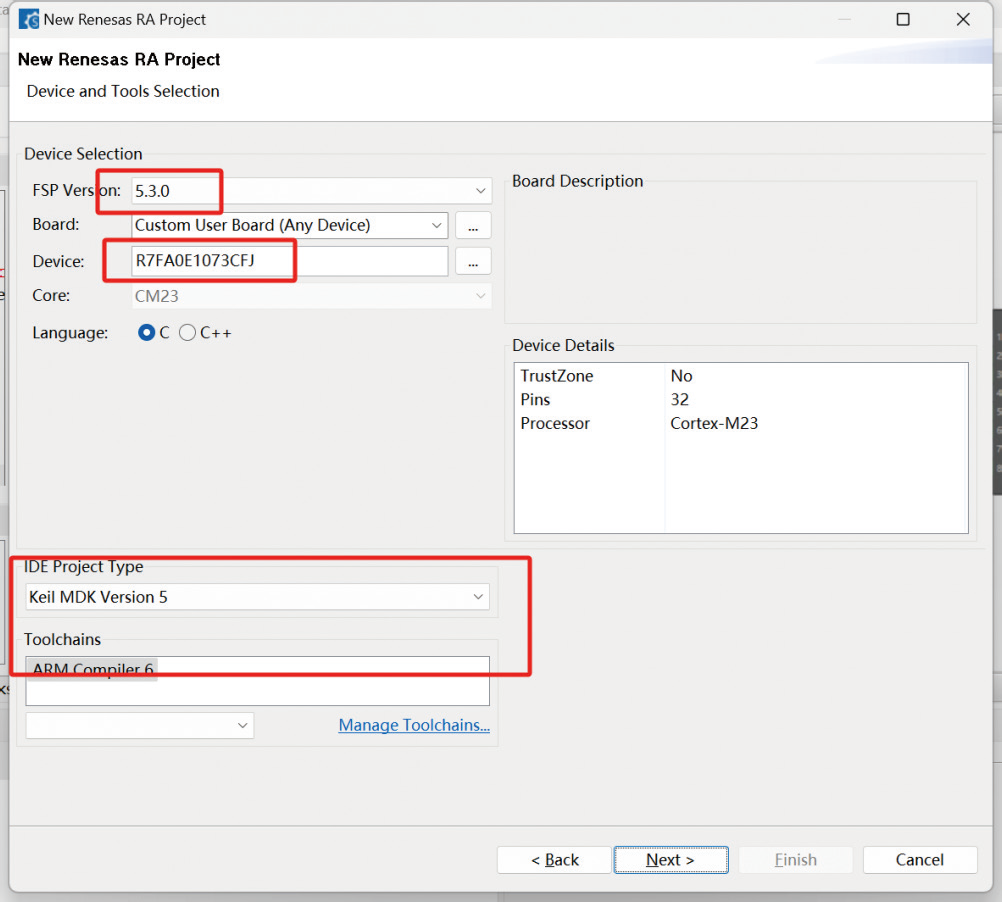

2.选择生成MDK5 的工程，芯片选择对象的型号：

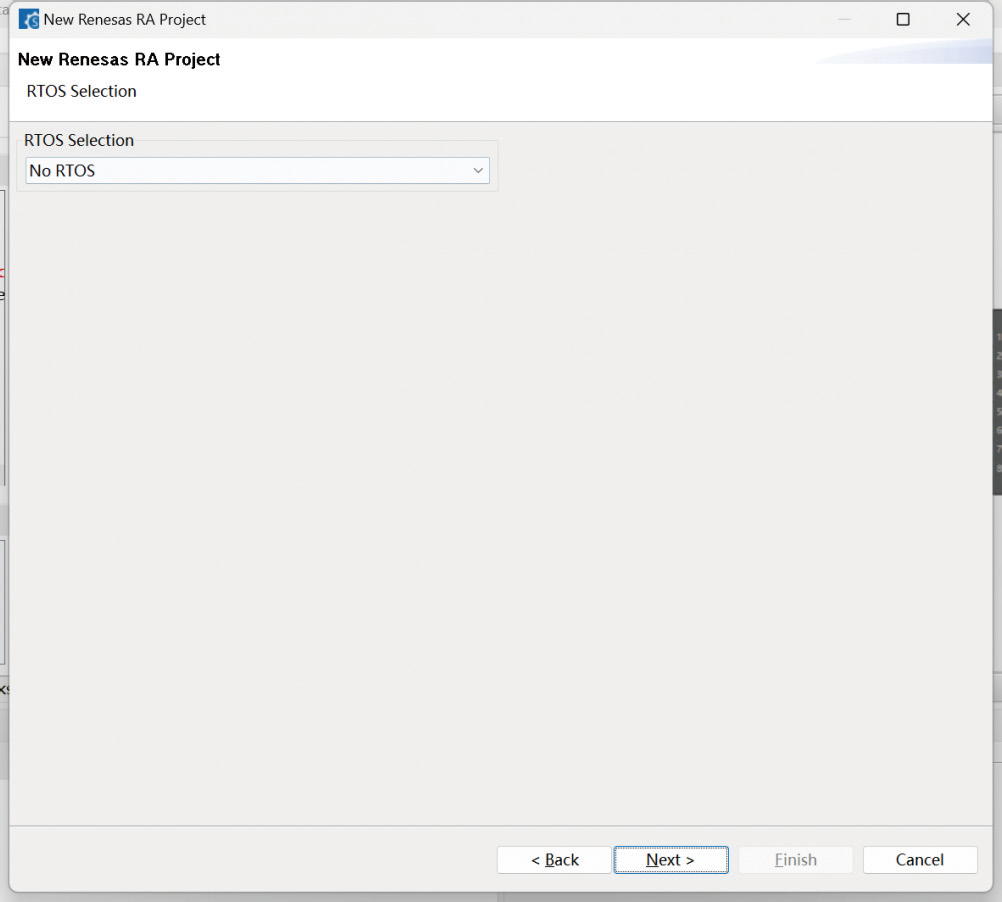

3.选择非RTOS

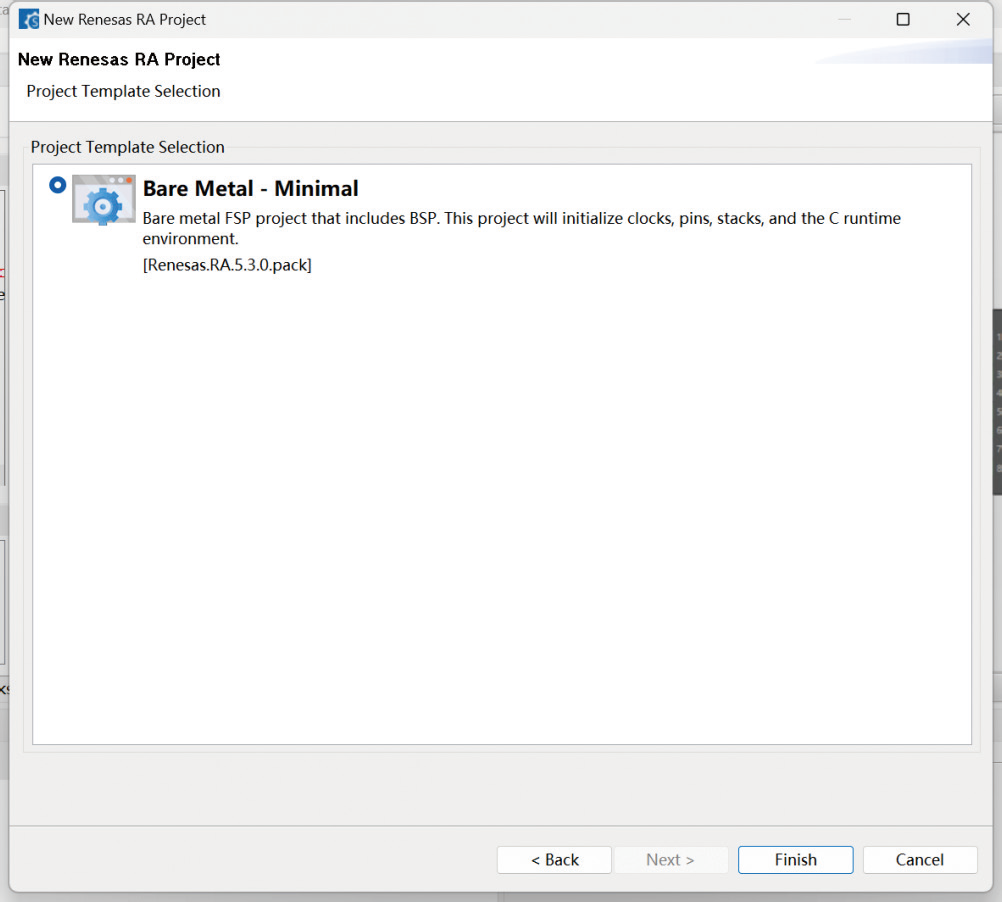

4.选择生成最小系统的工程：
5.打开原理图，查看开发板给用户可以使用的LED灯，有两个LED 是可以提供给我们用户的，分别为P103、P104：
6.配置这两个IO 为输出模式：

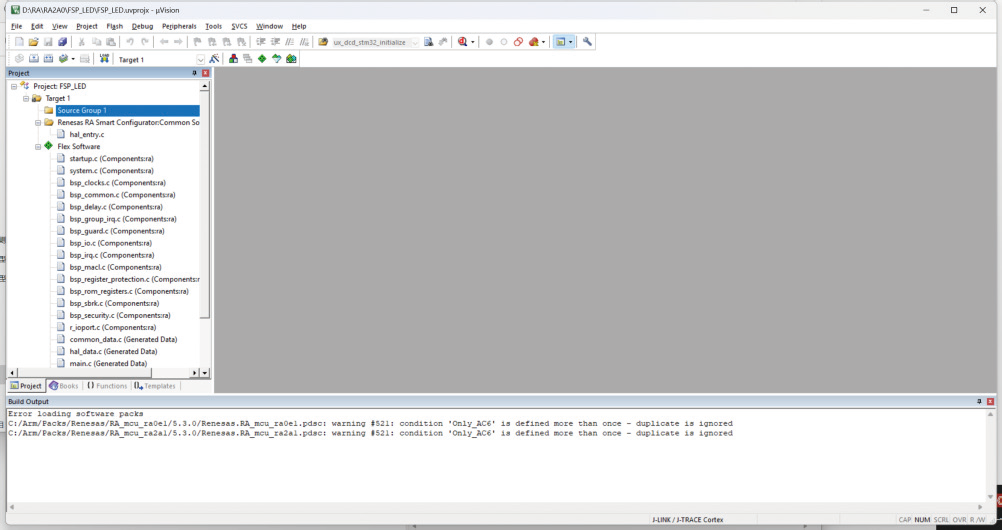

7.配置好后，生成工程，并打用MDK 打开工程：

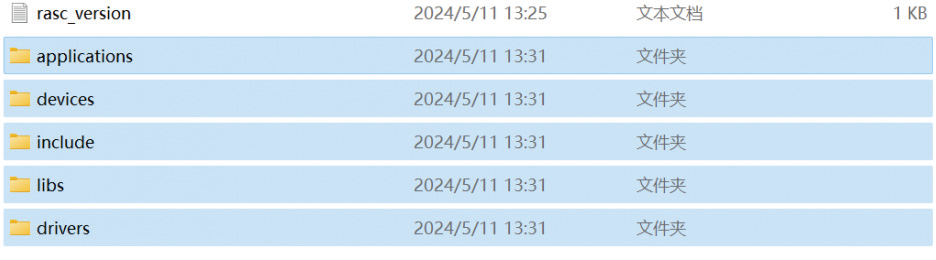

8.在工程中，我添加applications、devices、include、libs、drivers。这四个文件夹是学习百问网的面向对象的工程文件夹
其中他的功能如下：
1）应用程序位于applications 目录下，用于存放业务相关的代码，它们可能是多个模块对象的联调，也可能是数据的处理。比如“根据按键操作LED”，这就属于应用层的代码。按键和LED 的操作函数，不属于应用层，而是属于底下的设备层。这一层需要和底层驱动完全解耦合：这一层的代码移植到其它平台时，无需修改代码。
2）头文件位于include 目录下，主要存放error.h 和confi g.h，前者用于统一错误代码，后者用于配置整个工程。
3）设备层位于devices目录。简单设备的文件直接放在devices目录里；对于模块，在devices 目录下根据模块名字创建一个子目录，用来存放模块的文件。在dev_xxx.h 中根据设备的特性定义一些结构体，在dev_xxx.c 里实现了这些结构体，并使用链表来管理同类设备。上层代码获取这些结构体后，就可以直接调用结构的函数指针来操作设备。
4）驱动层位于drivers目录，存放的平台相关的驱动源代码。drivers.h：根据confi g.h 中的宏开关，包含drv_xxx.h。drv_xxx.h：接口，供外部代码调用。drv_xxx.h：驱动代码，一般用来实现并注册dev_xxx.h 中声明的结构体，会调用平台提供的HAL 库。
【注】以上4 点说明引用《百问网》的内容，如有侵权请联系删除。

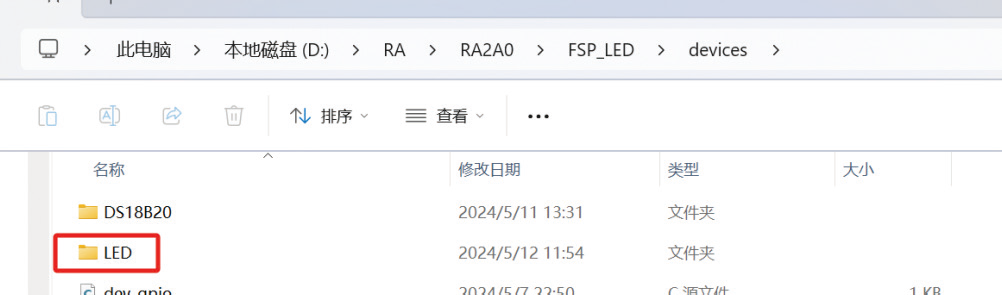

在devices 文件夹中添加一个LED 文件夹，创建led.h/c。
led.h 中定义结构体来定义LED 的init、on、off 方法。
view plaincopy to clipboardprint?
1. #ifndef __LED_H__
2. #defi ne __LED_H__
3.
4. typedef struct LedDev{
5. int (*Init)(struct LedDev *ptdev);
6. void (*On)(void);
7. void (*Off )(void);
8. }LedDevice;
9.
10. struct LedDev *LedGetDevice(void);
11.
12. #endif
Led.c 中实例化LED 对象代码如下：
view plaincopy to clipboardprint?
1. #include “devices.h”
2. #include “hal_data.h”
3. #include
4. #include
5. #include
6. #include “led.h”
7.
8. static void LedON(void);
9. static void LedOFF(void);
10. static int LedDevInit(struct LedDev *ptdev);
11.
12. static struct LedDev gDevice = {
13. .Init = LedDevInit,
14. .On = LedON,
15. .Off = LedOFF,
16. };
17.
18. static IODevice *gLedDevice;
19.
20. struct LedDev *LedGetDevice(void)
21. {
22. return &gDevice;
23. }
24.
25.
26. static int LedDevInit(struct LedDev *ptdev)
27. {
28. if(NULL == ptdev) return -EINVAL;
29. gLedDevice = IODeviceFind(“LED”);
30. if(NULL == gLedDevice)
31. {
32. printf(“Failed to fi nd LED!rn”);
33. return -ENXIO;
34. }
35. if(ESUCCESS != gLedDevice->Init(gLedDevice))
36. {
37. printf(“Failed to init GPIO!rn”);
38. return -EIO;
39.
40. }
41. return ESUCCESS;
42.
43. }
44.
45. static void LedON(void)
46. {
47. gLedDevice->Write(gLedDevice,1);
48. }
49.
50. static void LedOFF(void)
51. {
52. gLedDevice->Write(gLedDevice,0);
53. }
在app.c 中初始化LED 并添加测试函数：
view plaincopy to clipboardprint?
1. void led_blink(void)
2. {
3. UartDevicesRegister();
4. IODevicesRegister();
5. LedDevice *pDevice = LedGetDevice();
6. if(NULL == pDevice)
7. {
8. printf(“Error. There is no LED device!rn”);
9. return;
10. }
11. pDevice->Init(pDevice);
12. printf(“startrn”);
13. while(1)
14. {
15. printf(“startrn”);
16. pDevice->On();
17. R_BSP_SoftwareDelay(1,BSP_DELAY_UNITS_
SECONDS);
18. pDevice->Off();
19. R_BSP_SoftwareDelay(1,BSP_DELAY_UNITS_
SECONDS);
20. }
21. }
至此面向对象的LED 就完成了，初始化多个LED只需要需要添加实例化的LED 就行了，移植到其他芯片，只需要重新定义一下dev_gpio 中的IO 就行了。
