Pico Technology 推出 PicoVNA-R

全新便携式矢量网络分析仪与反射计可将实验室级幅值与相位测量功能引入被测设备，且可通过单一 USB-C 线缆实现供电与控制。

英国圣尼茨 —— 基于 PC 平台的测试与测量仪器领域的领军企业 Pico Technology 宣布推出 PicoVNA-R，这是一款便携式矢量网络分析仪兼反射计，工作频率范围为 300 kHz 至 6 GHz。为满足在天线、电缆及无源元件实际安装位置而非仅依赖仪器摆放位置进行特性表征的需求，PicoVNA-R 可同步测量 S11 与 S21 的幅值及相位，并集成时域反射测量功能。

在每个 S11 频率点下，该仪器的扫描速度低于 100 µs，在 20.2 ms 内完成 201 个采样点的扫描。这一速度足以让工程师在进行调整时实时观察响应曲线的变化，而无需反复调谐、扫描并等待。

矢量网络分析仪通常在每次测量前进行校准，以消除其测试配置中的误差；而这些误差项会随温度变化而发生偏移。在现场环境中，温度持续波动，传统做法要么携带校准套件并手动重复校准流程，要么接受性能漂移。

PicoVNA-R 通过内置电子校准器解决了这一问题。它从内部模块测量并存储校准数据，随后在通电后于相似条件下恢复该校准，仅需数秒即可完成仪器重新校准。温度稳定性指标为：4 GHz 以下频段为 0.03 dB/°C，4 GHz 至 6 GHz 频段为 0.05 dB/°C。在不同环境间移动的现场工程师最能从中受益，而希望在通电后即刻使用仪器的实验室用户同样可获益。

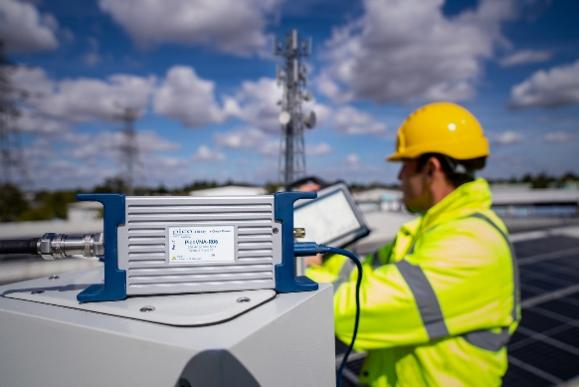

该设备采用 IP66 防护等级的外壳，可隔绝灰尘与水分；仪器重量仅为 0.47 kg；仅需一个 USB-C 接口即可同时传输电力与数据。无需外接电源。工程师仅需一台笔记本电脑或平板电脑即可使用。

主要特性包括：

- 300 kHz 至 6 GHz 矢量测量：通过 Type N 母型测试端口获取 S11 与 S21 的幅值及相位，支持多种校准方法。

- 快速扫描模式：每个采样点测量时间低于 100 µs，20.2 ms 内完成 201 个采样点的扫描，可在调校与故障排查过程中实现实时响应。

- 极低的迹线噪声：典型值低至 0.008 dB RMS，可分辨出微小插入损耗变化及通带波纹——这些细节若使用噪声较大的仪器则会被掩盖。

- 机载电子校准：可在数秒内重新标定仪器，从而最大限度降低户外环境中的温度漂移。

- 时域分析：内置时域反射与透射测量功能（TDR/ TDT），用于定位并表征传输路径上的不连续点，且无需更换硬件模块。

- 即装即用型设计：IP66 防护等级外壳，尺寸 187 × 81 × 41 mm，重量 0.47 kg，通过单一 USB-C 接口供电并控制。

- 适用于该仪器全生命周期的跨平台软件：PicoVNA 5 支持 Microsoft Windows、macOS、Linux 及 Raspberry Pi OS 系统，具备全部功能且无需购买许可证。

- 自动化：一个独立的 API，提供 C、C++ 和 Python 示例，以及符合行业标准的 SCPI 远程接口。

PicoVNA 5 将 PicoVNA-R 转变为一个可运行的测试平台，而非仅具备单次测量功能的仪器。每个独立工作区均拥有专属设置、校准参数及数据，因此工程师可在一个工作区配置滤波器测试，在另一工作区执行天线测量，并在两者间无缝切换，而无需重新配置任何内容。同一测量的时域与频域视图并排显示，仅需数次点击即可快速定位失配现象，并确定其在史密斯图上的具体位置。智能校准向导可根据工程师需求灵活选择标准件顺序，并在测量前实时显示各标准件状态，确保已正确连接。

使用 Pico USB 控制的 E-Cal 模块进行校准仅需数分钟，该模块已通过可追溯标准进行特性验证，工作频率范围高达 8.5 GHz，远超仪器本身的 6 GHz 工作范围。对于需要可追溯已知标准的质量管理体系，Pico 提供的手动 SOLT 套件同样涵盖这一频率范围，且每个套件均附带与其序列号相关联的校准数据。

Pico Technology 高级产品营销总监 James Mackey 表示：“矢量网络分析仪一直是您工作中不可或缺的仪器。而 PicoVNA-R 则颠覆了这一传统——它体积小巧、结构坚固，可轻松携带至天线或电缆沿线使用；同时，其内置校准器确保即使在环境温度变化时，您的测量结果仍能保持可靠。
