从域到分区：分区控制如何提升电动车的可靠性与安全性

汽车控制架构革命

电动汽车和智能车辆的快速演变重塑了工程师对电力分配和电子控制的看法。现代汽车配备了数百个互联电子控制单元（ECU），涵盖从动力系统管理到乘员安全以及先进驾驶辅助系统（ADAS）等各个方面。

为管理这种复杂性，汽车电子行业经历了三个主要架构阶段（见图1）：

• 分布式架构：每个ECU直接连接到中央控制器。

• 领域架构：功能分组——如动力系统、车身或信息娱乐系统——虽然减少了总线负载，但增加了布线复杂度。

• 分区架构：ECU按物理位置分组，由负责车辆各区域的区域控制单元（ZCU）管理。

这种分区转移整合了本地控制，简化了线束，减轻了重量，并实现了可扩展的模块化设计。通过将决策点设在更靠近行动发生地点，区域控制降低了延迟，增强了故障安全，并通过软件定义控制支持未来的车辆更新。

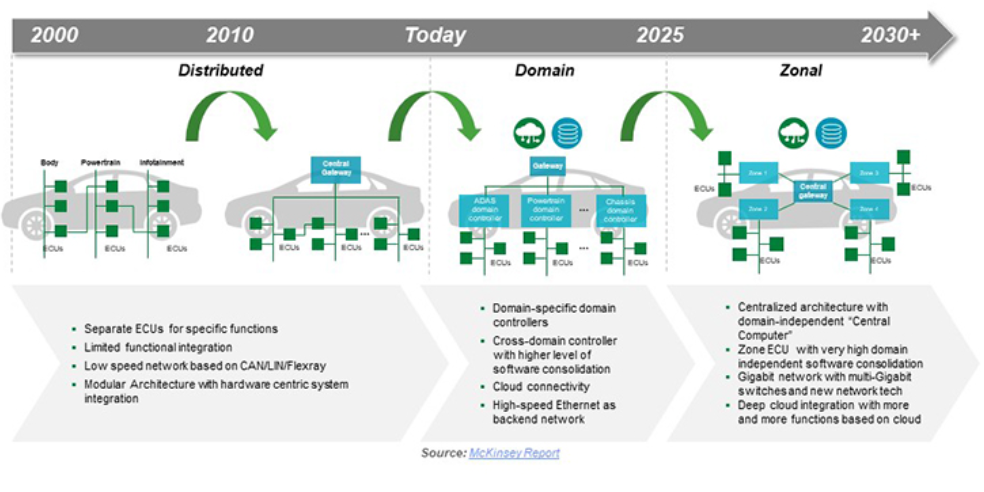

图1。汽车控制架构的发展

通过分区控制提升电动车效率和可靠性

在电动汽车中，ZCU作为各自区域的指挥中心——汇总数据，管理分布式ECU，并确保通过高速以太网或CAN-FD与其他区域的可靠通信。

分区方法还通过优化电池管理、电力转换和负载控制，提升能源效率和安全。然而，这种分布式智能带来了新的电气风险，从瞬态浪涌到静电放电（ESD）和过流事件。

因此，坚固的保护策略对于保持性能并满足汽车可靠性标准至关重要。

保护区域控制单元（ZCU）

由于ZCU作为每个车辆区段的电气和通信枢纽，必须承受故障、瞬变和恶劣的作环境。图2概述了典型的ZCU框图。

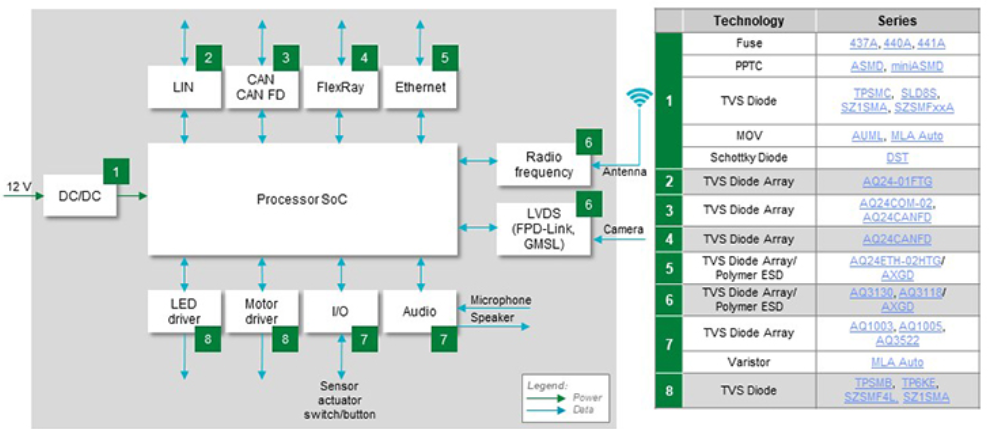

图2。ZCU框图

1. 电源保护

电源或负载电路中的故障可能导致过电流状况。用途：

• 快速作用熔断器或聚合物PTC可复位熔断器——均为AEC-Q200认证——用于隔离故障并防止损坏。

• 瞬态电压抑制（TVS）二极管或金属氧化物压敏电阻（MOV）用于吸收高压负载泄漏。MOV负责高能量事件;TVS二极管的锁紧更紧，反应更快。

2. 通信与控制线保护

通信总线如CAN、LIN和以太网必须在ESD和浪涌事件下保持完整性。

• 应用低电容静电二极管或聚合物抑制器，以保护信号线同时不影响传输。

• 选择响应时间小于1纳秒且漏电率低的保护设备，以防止数据流干扰并最小化功耗。

3. 环境耐久性

所有组件应满足汽车级的温度、振动和湿度要求。经过认证的保险丝、MOV和静电抑制器确保即使在极端热循环或电压应力下也能保持长期可靠性。所选组件应符合AEC认证标准。

保护车载电池充电器（OBC）

车载电池充电器（OBC）将交流电输入转换为直流电压，为车辆的高压电池组充电，通常在400伏至800伏之间运行。随着更快、高功率充电器的普及，确保防范电网和车辆引发的瞬变变得至关重要。

图3展示了典型的OBC电路，并配备了推荐的保护措施。

图3。车载充电器框图

1. 输入与浪涌保护

考虑使用以下组件：

• 交流输入端配备高中断电流保险丝，以防止过载。

• 靠近交流输入端子的MOV用于吸收闪电或栅格切换引起的浪涌。对于三相系统，在相-相和相-中性线之间添加MOVs。

• 将MOV与晶闸管结合，在较低电压和更快速度下钳位，降低下游峰值电压。

• 气体放电管（GDT）旨在进一步隔离火线和地线，增强对雷击瞬态的防护。

• 剩余电流监测器（RCM）用于检测绝缘泄漏或低至6毫安直流或10毫安交流的交流/直流故障电流。

2. 整流器和功率因数校正

• 使用能够承受浪涌和瞬态条件的高电流晶闸管和IGBT电容器。

• 集成具有强锁存抗性、快速切换和最高30 kV静电稳定的栅极驱动器。

3. 直流/直流转换与输出阶段

• 对于电压升降电路，在集电极和栅极之间使用TVS二极管（有源钳位）来稳定IGBTs。

• 使用MOV或TVS二极管保护输出电压级免受瞬态尖峰的影响。

• 在直流路径上安装保险丝，以防止短路或电池接线故障。

• 在连接OBC和ZCU的通信线路上添加ESD二极管以防止数据损坏。

有了这些保护层，OBC能够安全地管理快速充电周期和电网干扰，同时确保长期性能。

保护牵引电机逆变器

牵引电机逆变器将电池中的直流电转换为三相交流电，用于推进电机。该子系统承受高电流和高电压应力，要求对功率半导体进行精确控制和保护。

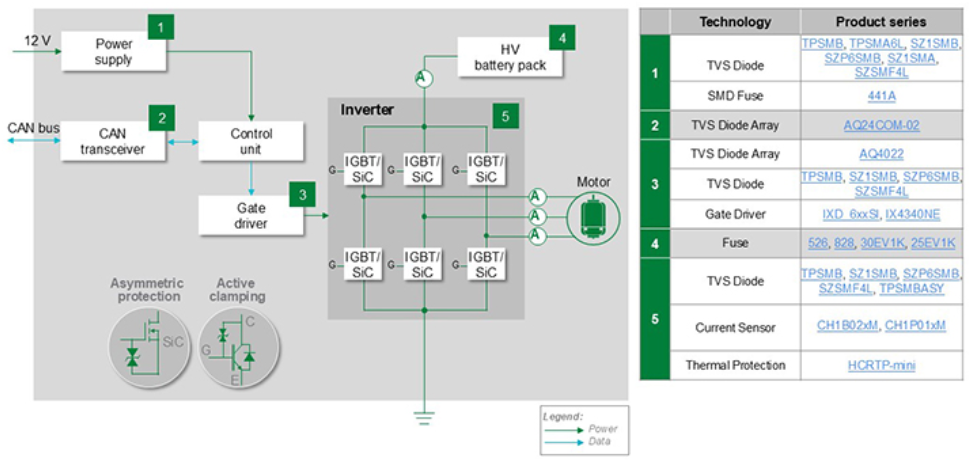

图4。牵引电机逆变器框图

1. 电源和栅极驱动器保护

• 使用保险丝和TVS二极管防止直流母线电压尖峰。

• 按照ZCU CAN/CAN-FD电路的建议，用ESD二极管阵列屏蔽CAN收发器。

• 使用静电电阻阵列保护栅极驱动器集成电路，以防止静电或开关引起的损坏。

2. 半导体保护

• 对于硅阂MOSFET，栅极和源之间的TVS可以缓解快速瞬态。

• 对于IGBT电极，使用集电极到栅极的TVS二极管来夹持高压瞬态——这种方法称为主动钳位。

• 集成热保护器，在过热时切断电流。

3. 电流监测与诊断

• 使用霍尔效应电流传感器进行电机负载隔离电流监测。这些设备能够实时检测负载异常，而无需增加串联电阻或功率损失。

通过保护这些关键逆变电路，设计师可以提升传动系统效率、热管理以及整体电动车可靠性。

长期可靠性设计

随着汽车行业加速向软件定义的电气化车辆发展，向分区架构的转变带来了在可扩展性、成本和安全方面无与伦比的优势。然而，这种分布式智能依赖于整个动力系统和控制系统的强大电气保护。

为实现这一点：

• 通过保险丝、MOVs、TVS二极管和静电抑制器的组合实现分层保护。

• 选择可承受严酷环境应力的汽车级零部件（AEC-Q200/101）。

• 在设计过程早期集成保护，简化验证，避免下游重新设计。

• 与能够就合规前测试和汽车安全标准提供建议的零部件专家合作，最大限度地减少认证延迟。

结论

区域控制正在重新定义车辆电子设备的组织方式——打造更具响应性、韧性和高效的架构。通过适当的过电流、过电压和静电静电保护策略，工程师可以确保每个分区——无论是管理电力转换、推进还是通信——在实际运行条件下保持稳健。

通过战略性零部件选择和专家设计协作，工程师可以充分释放分区架构的潜力，推动下一代安全、互联且节能车辆的发展。
