鼎阳科技发布SDS7000L系列紧凑型数字示波器，助力多通道测试系统

简介

鼎阳科技发布了SDS7000L紧凑型数字示波器，其采用2U紧凑设计，支持机架/桌面双模式安装使用。SDS7000L模块化的架构便于组建多通道采集系统，通过同步机可实现64 台示波器的精准触发同步采集，灵活扩展至256个模拟通道，尤其适合大规模信号阵列的同步监测场景。

主要特性

• 带宽：8 GHz, 6 GHz

• 垂直分辨率：12-bit

• 实时采样率： 最高 20 GSa/s@所有通道

• 最大存储深度： 2 Gpts/通道（单通道模式）

• 波形捕获率：110 万帧/秒（Sequence模式）

产品优势

• 专业级性能配置

SDS7000L系列紧凑型数字示波器在性能上与标准台式机 SDS7000A 系列高分辨率示波器实现技术同源，其紧凑机身内集成与高端台式机同等的信号处理能力，兼顾机架部署的空间效率与专业测量的精度需求，让高性能测试不再受限于设备形态。

• 灵活组建多通道采集系统

在同步测量与系统扩展层面，SDS7000L支持通过同步机实现 64 台示波器的精准触发同步采集，单台4通道配置可灵活扩展至256个模拟通道，满足大规模信号阵列的同步监测需求。上位机通过千兆网口直连设备，菊花链式参考时钟级联方案，可实现多设备采样时钟频率的精准锁定，保证多通道信号采集的相位一致性，为高速电路调试、电源完整性分析等精密测量任务构建可靠的同步技术架构。

• 协议一致性分析

SDS7000L支持 USB2.0、2.5G/5G/10GBase-T、100Base-TX、1000Base-T、100/1000Base-T1 等网络协议，以及 MIPI-DPHY、DDR2/DDR3 等高速接口协议的标准测试。通过仪器专业的自动分析软件，可快速输出符合行业标准的测试报告，助力高效完成产品开发与验证工作。

• 最大化空间效率

SDS7000L紧凑型数字示波器采用2U 标准机架架构，以高度集成化设计实现空间效率最大化，机架/桌面双模式安装设计，既支持机柜的密集堆叠部署，也可使用HDMI外接显示器，快速切换为桌面独立操作模式，灵活适配研发实验室的测试台、工业产线的集中测控机柜及现场移动调试等多元场景。

设计特色

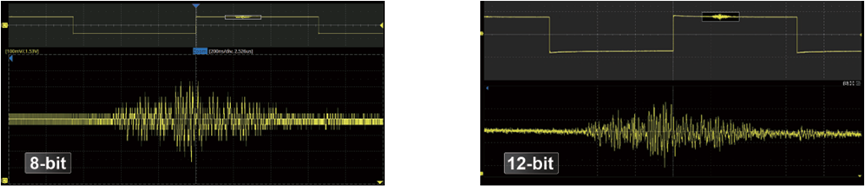

高分辨率示波器，满足更高精度的测试需求

12-bit 高分辨率采样，通过水平方向和垂直方向的Zoom，更好地呈现波形细节。

处理器系统升级

处理器全面升级，由嵌入式ARM处理器升级为X86处理器，使系统响应速度和测量、运算、分析速度都实现了大幅度的提升，给未来软件分析功能的扩展留下了更多的可能性。

高刷新率有助于快速捕捉异常

正常模式下100万帧/秒，Sequence 模式下110万帧/秒的波形刷新率，使示波器能快速捕获到低概率异常事件。

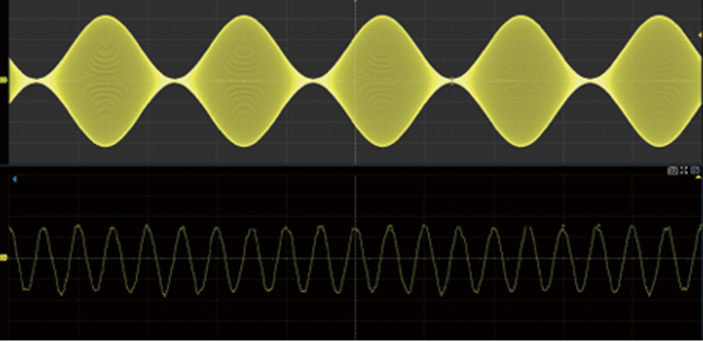

大存储深度兼顾整体与细节

最大2 Gpts/通道的深存储，使用户能够使用更高的采样率捕获更长时间的信号，然后快速放大需要关注的区域，做到整体与细节的兼顾。

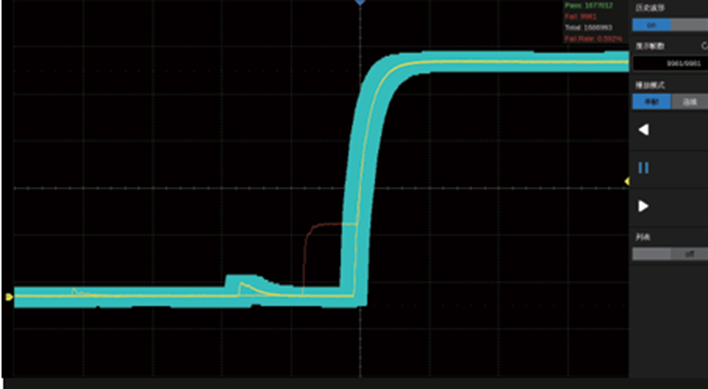

硬件实现的高速模板测试

基于硬件的模板测试功能，最高每秒可执行80000 次测试。根据用户自定义的垂直和水平容限生成模板，比较被测信号是否触碰模板，如果被测信号触碰模板则测试失败，可以预先设定测试失败时采集停止以及蜂鸣器告警，将失败帧自动截图或存入历史帧，适用于长期无人值守监测异常信号。

测量参数的统计功能

参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、最大值、标准差；可同时测量统计12种不同的参数。直方图统计可以直观地显示参数的概率分布情况；趋势图和轨迹图可反应参数随时间的变化规律。

此外，对水平方向上的测量（如周期、脉宽等），摒弃了传统的一帧只获得一个测量值的方法，将一帧中的所有指定水平项目的测量值都计算出来并纳入统计，大大提高了测试效率。

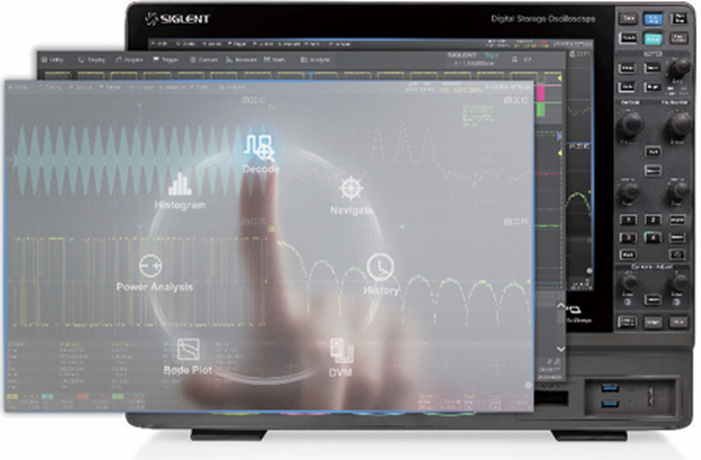

优秀的用户界面和用户体验

• SDS7000A 配备 15.6 英寸高清大显示屏，分辨率1920*1080，电容式触

摸屏，专门为示波器操作定义的各种手势，极大地提高了仪器操控效率

• 支持分屏显示，扁平化呈现更多信息, 从整体到细微处波形清晰可靠

• 内嵌WebServer，可直接通过网页远程访问和操作示波器

• 支持鼠标和键盘操作

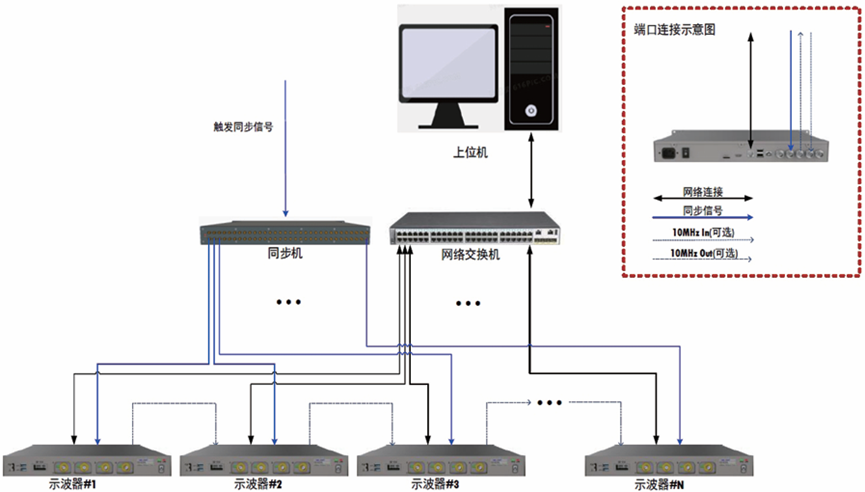

灵活组建多通道采集系统

•  SDS7000L 支持标准机架安装：2u高度

•  通过同步机触发多台（最多64台）示波器同步采集，最多支持扩展至256个模拟通道

•  上位机通过千兆网口访问设备，支持二次开发以灵活匹配用户的定制化应用

•  支持菊花链形式的参考时钟连接，实现示波器间的采样时钟频率锁定

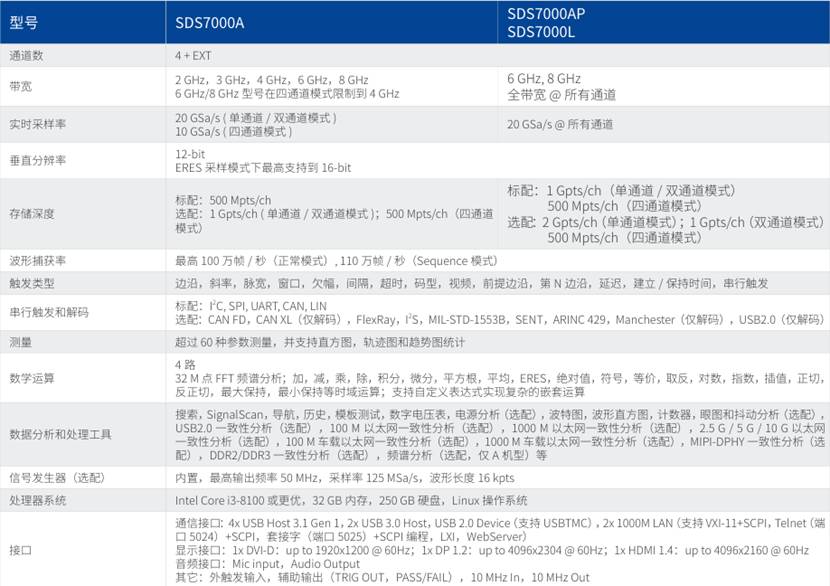

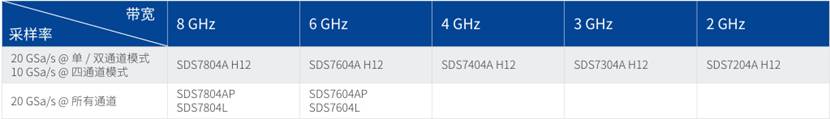

技术参数
