不管是高速信号电路还是低速信号电路，都会涉及到一个“回路”的概念，只是在高速电路中把这个回路叫做回流路径。本文将图文并茂的给大家介绍回流路径的这一概念。

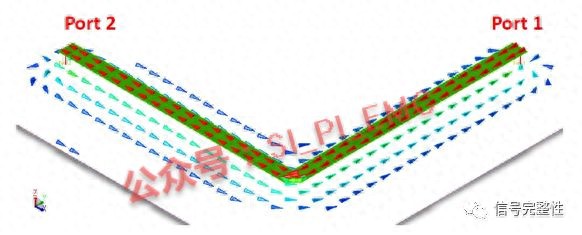

当信号通过传输线的时候,会产生沿着传输线的以及传输线下地平面传输的感应电流，如图1所示。红色箭头代表沿着传输线从端口1到端口2的电流。蓝色箭头代表传输线下面从端口2回到端口1的电流。这样就组成了一个信号传输的完整电流回路。电流流回来的这一条通路我们就称作传输线的电流回路。

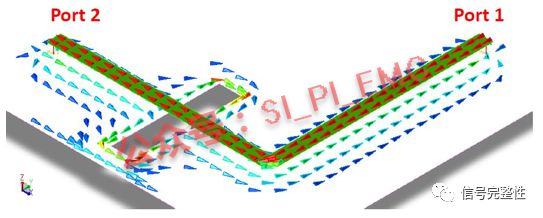

图 1. 传输线以及回路上的电流如果在传输线下面的地平面有一个开槽，就会导致电流回路的断开，如图2所示。电流回路断开会导致阻抗失配。
图 2. 电流回路断开如果在传输线下面的地平面有一个开槽，就会导致电流回路的断开，如图2所示。电流回路断开会导致阻抗失配。这时候我们可以使用TDR仿真来检查阻抗失配情况，如图3所示，

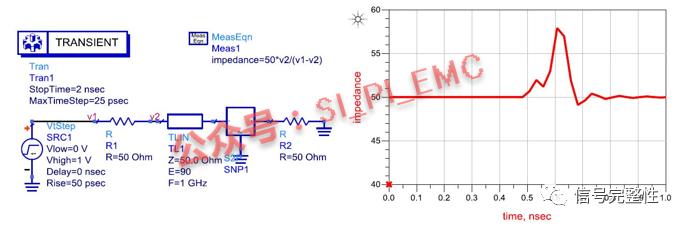

图3. 电流回路断开导致的阻抗失配此外，当两条传输线的电流通路重叠（图4）的时候，两条传输线间的串扰就会被放大（图5）。

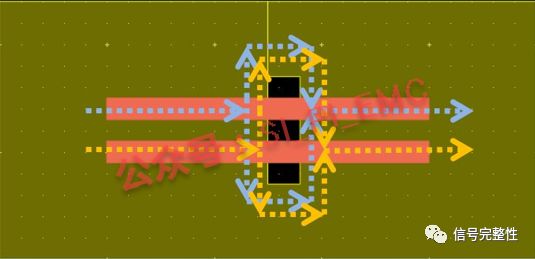

图 4. 检查过孔对阻抗当我们需要给非理想回路的传输线建模的时候，我们就可以考虑使用ADS 进行仿真。

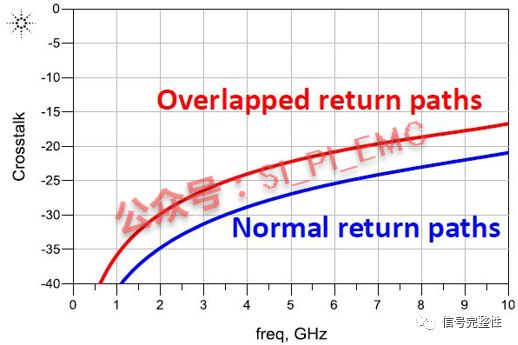

图 5. 电流回路重叠放大了串扰
