ACM8636 单芯片60W+2X30W大功率I2S输入2.1声道数字功放IC方案

引言

在户外蓝牙音箱、家庭音频系统、车载音频等产品，D类功放芯片因效率高、贴片小封装等优势应用越来越广。在中大功率的2.1音频系统设计时，扬声器要输出足够大的功率，模拟信号输入的功放芯片需要通过前级运放来做前级放大及分频。音箱系统绝大多数的底噪杂音等问题都来源于音源输入、PCB走线干扰。很多板子因PCB面积、结构限制等因素无法规避，一直困扰着电子工程师。

I2S输入的数字功放IC，是将数字音频源直接转换成高品质的音频信号，音频信号不受PCB走线及射频干扰，且内置DSP大大简化了调音的过程，还可提升音质、节省器件成本、简化系统设计。数字功放IC因此越来越受音频行业电子工程师的欢迎。

深圳市永阜康科技有限公司一直专注于音频领域的耕耘，现在大力推广一款内置DSP、60W+2X30W大功率I2S输入2.1声道数字功放芯片-ACM8636。供电电压范围在 4.5V-26.4V。在2.1通道工作模式， 2 x 8 欧+4 欧负载下，输出功率可以达到2×30W+60W ; THD+N不超过1%。采用QFP-48（散热片在背部，支持外接散热器），良好的散热性能保证超大功率输出，可实现无失真的清晰音频。

概述

ACM8636一款2.1通道数字输入音频功率放大器。供电电压范围在 4.5V-26.4V。在2.1通道工作模式， 2 x 8 欧+4 欧负载下，输出功率可以达到2×30W+60W ; THD+N不超过1%。

ACM8636采用了一种新颖的PWM调制架构：独特的复合PWM调制相位同步技术以及扩频+智能边缘速率控制技术，使得ACM8636即使大功率的工作场景，也有出色的低EMI辐射表现。

另外，ACM8636的指定输出功率情况下支持无电感应用。

ACM8636内置的先进音效调谐功能，提供了一种高度集成的解决方案。内置它允许以高度独立的操作打开/关闭每个音效模块。前后BQ/音量都有助于保持音频余量。此外，立体声信道中的2+1频带DRC和子信道中的1频带DRC可用于实现灵活平坦的多频带控制。

ACM8636高度集成了多种音效算法, 左右通道独立的 2×11 个BQs和7段低音BQs，支持频响灵活调整;2+1段DRC， 提前能量预测结合后端均衡器， 实现平滑的多段音效控制;虚拟低音增强、3D音效等采用QFP-48封装。

ACM8636应用信息

1、 ACM8636UQR脚位定义图

2、ACM8636UQR管脚说明

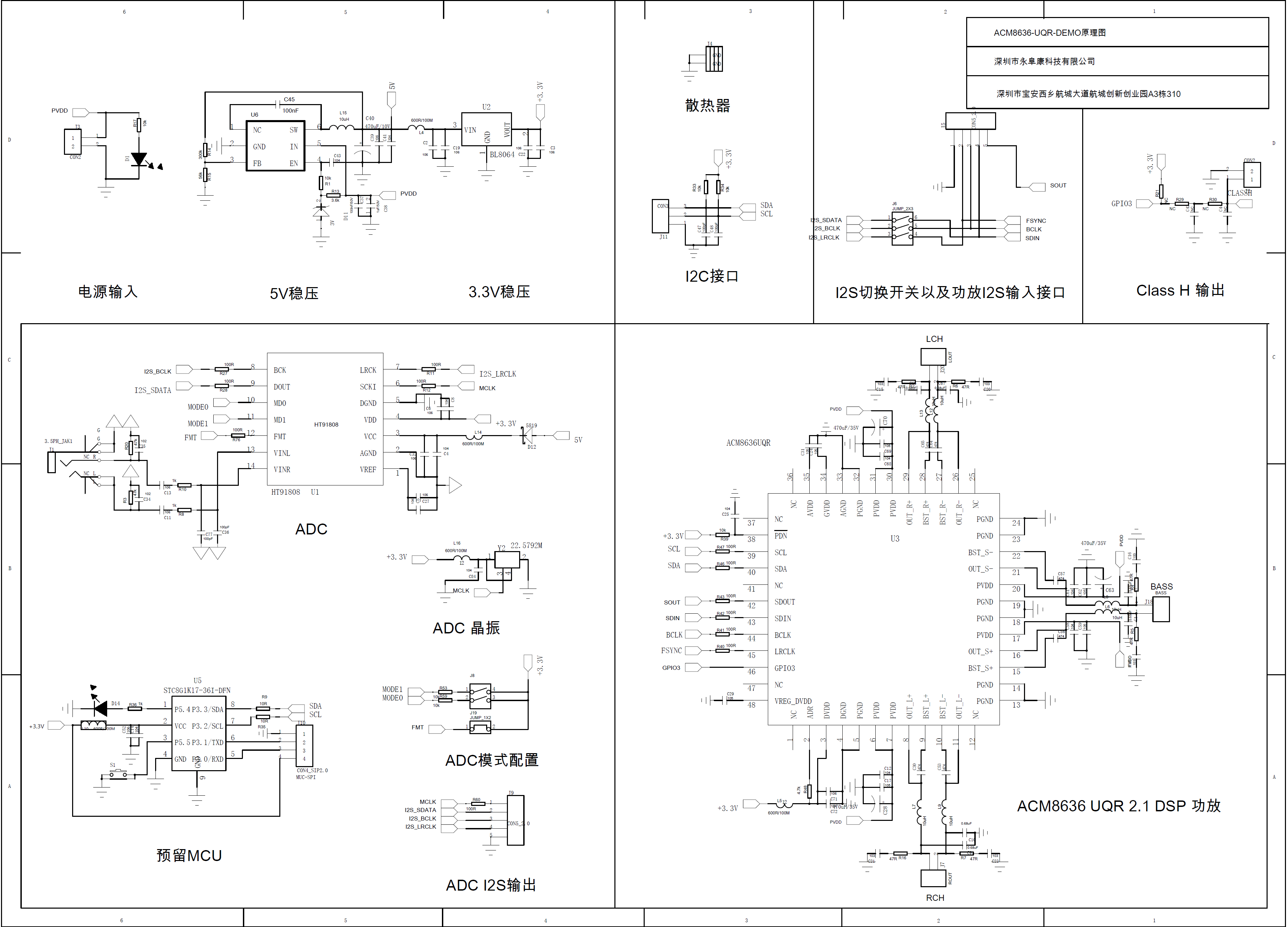

3、ACM8636UQR DEMO应用示意图

4、 ACM8636UQR DEMO板PCB顶层设计图

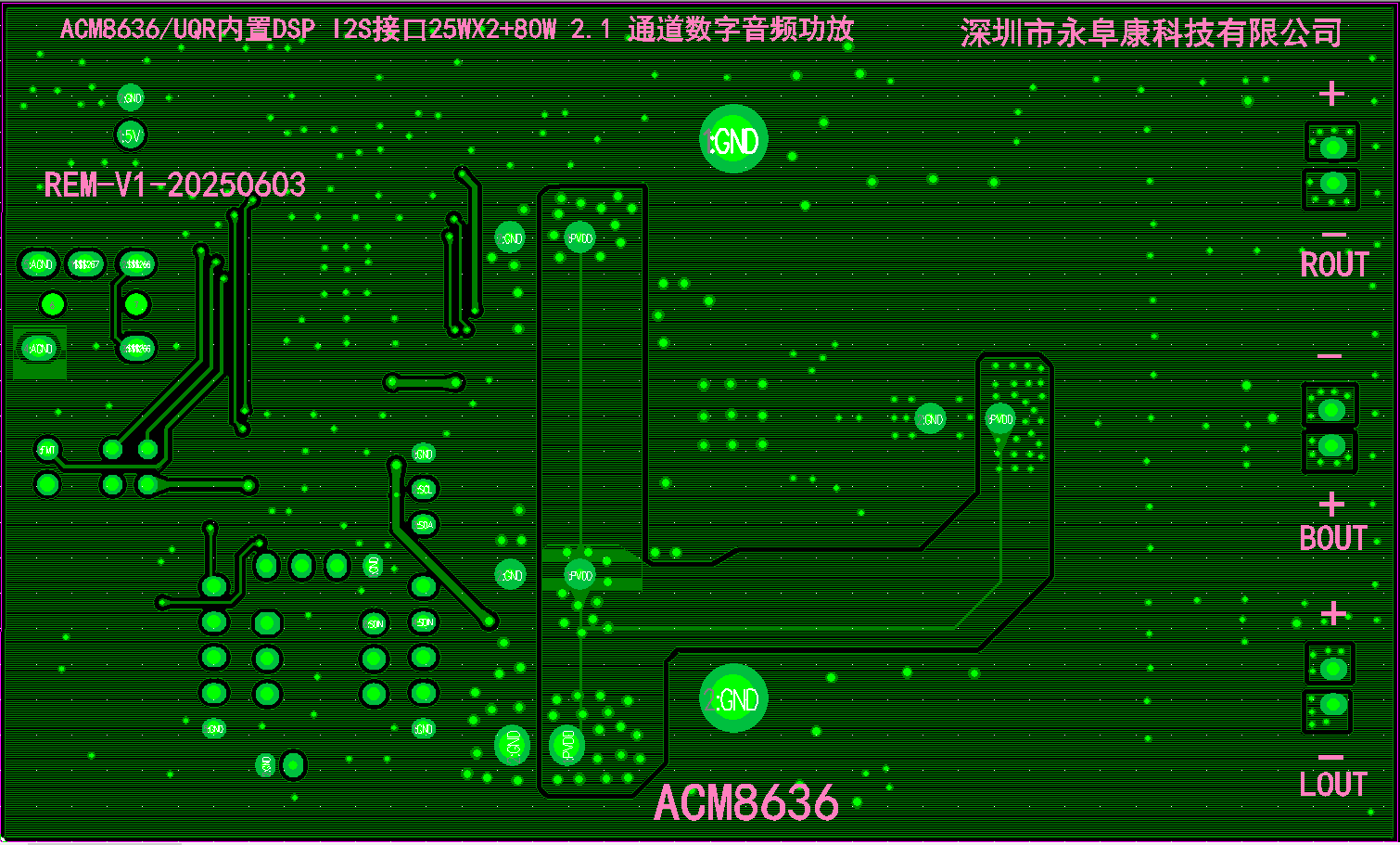

5、 ACM8636UQR DEMO板PCB底层设计图

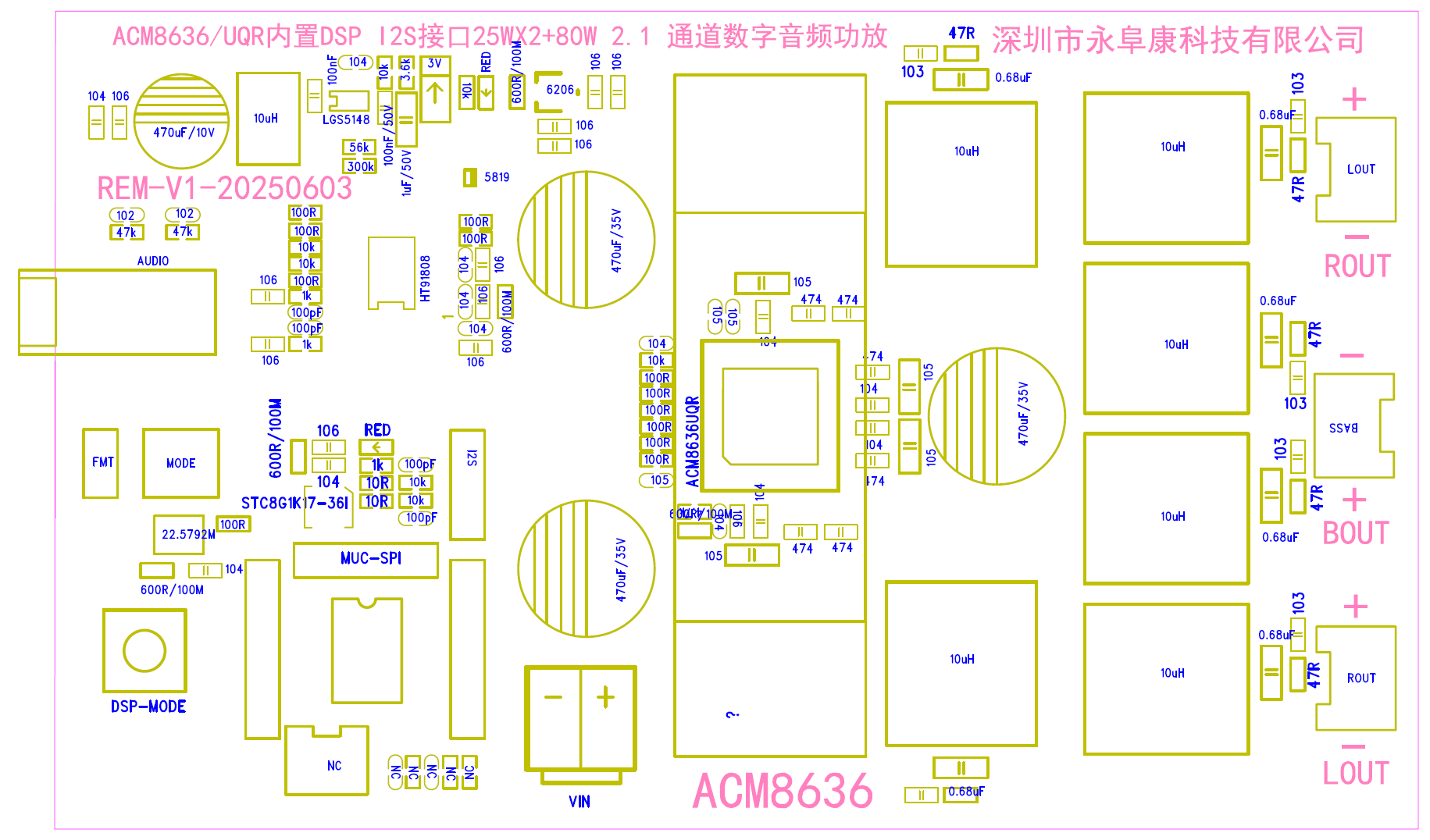

6、ACM8636UQR DEMO板贴片图

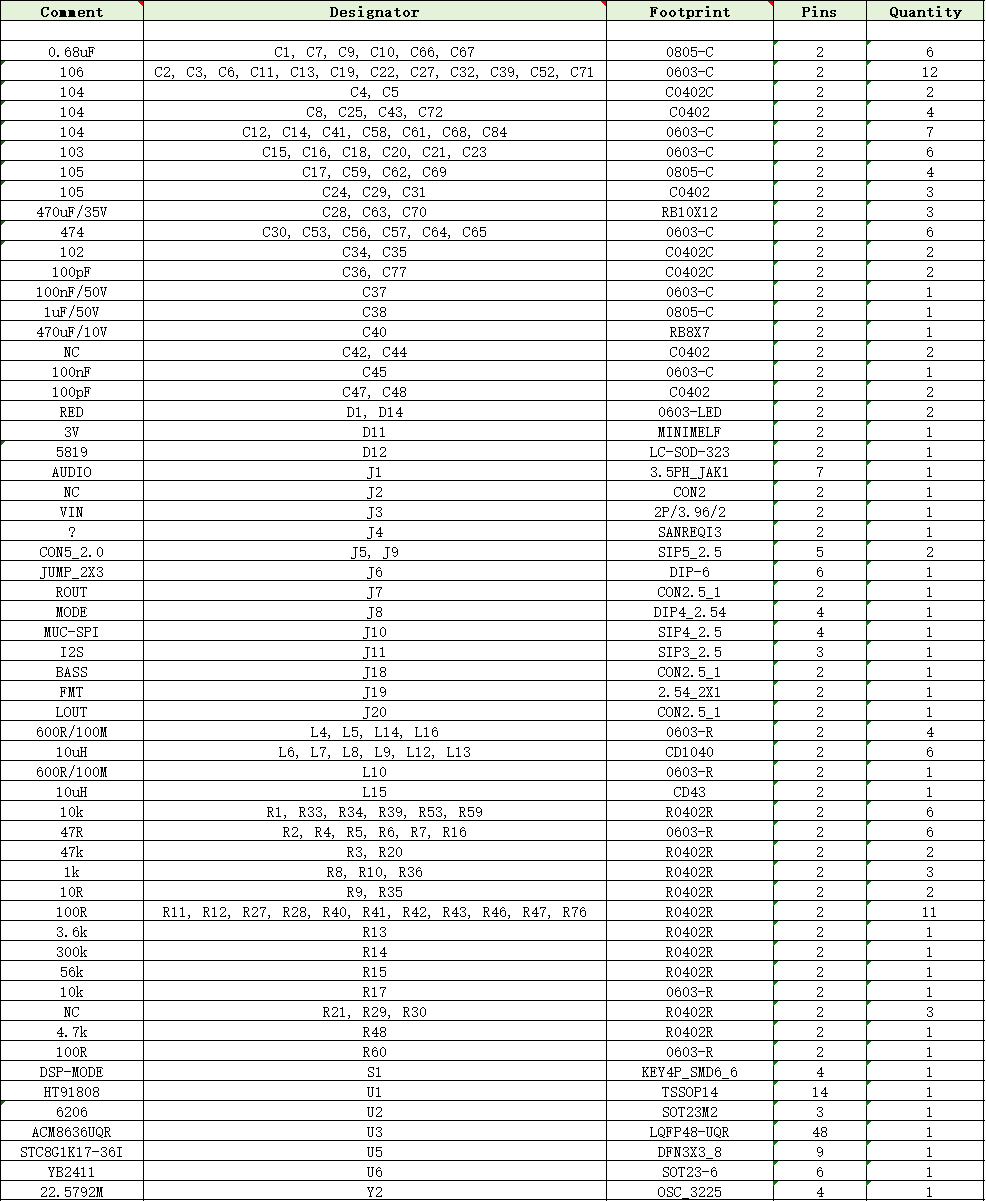

7、ACM8636UQR  DEMO板物料清单

8、ACM8636UQR DEMO板实物图
