HTN865B 150W大功率内置MOS升压芯片方案

引言

深圳市永阜康科技有限公司针对大功率的升压应用需求，推广一款集成20A开关管的36V输出、大电流非同步DC-DC升压IC-HTN865B。HTN865B采用独到的电路研发技术以及先进的半导体工艺，重载时高达95%以上的工作效率，无需外加散热器，可稳定输出150W。

概述

HTN865B是一款高功率异步升压转换器，集成8mΩ功率开关管，为便携式系统提供高效的小尺寸解决方案。

HTN865B具有2.8V至36V宽输入电压范围，可为不同应用的不同供电方式提供支持。该器件具备20A开关电流能力，并且能够提供高达36V的输出电压。

HTN865B还支持可编程的软启动，以及可调节的开关峰值电流限制。

HTN865B通过RT管脚外接电阻调整开关频率， 开关频率范围为100KHz-1000KHz。

HTN865B采用峰值电流模式控制和外置补偿网络，更简单更灵活的使系统稳定。

HTN865B通过EN可以控制开启和关断。

特点

●   宽输入电源范围2.8V-36V, 输出电压范围：最高 36V

●   内置40V 8mΩ功率NMOS

●   开关频率可调100K-1MHz

●   开关MOS过流阈值可调，最高20A

●   欠压保护和过热关断保护

●   无铅封装，ETSSOP20

应用

蓝牙/ Wi-Fi音箱、充电 、移动电源、电子烟、大功率应急电源

HTN865B应用信息

1、HTN865B脚位图

2、HTN865B管脚说明

3、HTN865B DEMO应用示意图

4、HTN865B DEMO板PCB顶层设计图

5、HTN865B DEMO板PCB底层设计图

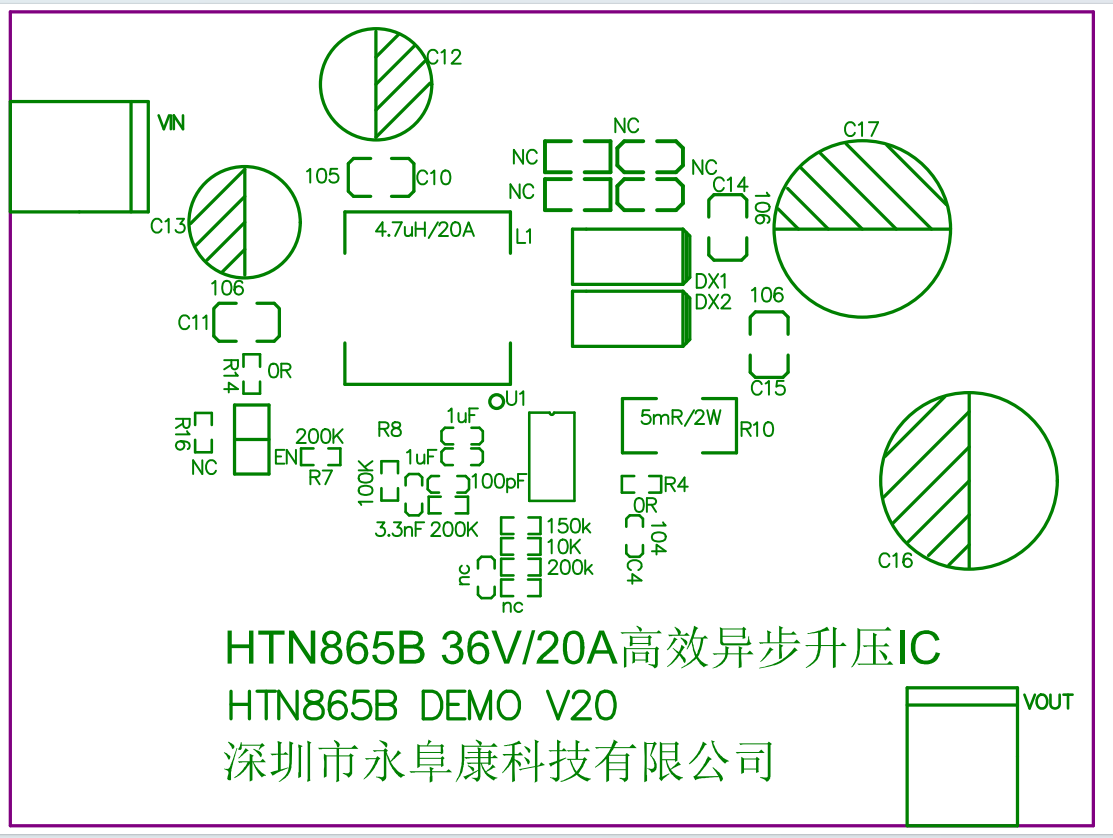

6、HTN865B DEMO板贴片图

7、HTN865B DEMO板物料清单

8、HTN865B DEMO板实物图
