使用Arduino和EMG的错误姿势和肌肉拉伤监测器，带实时蓝牙警报

由于过度疲劳、骨折或任何其他伤害，我们的身体有时会感到肌肉疼痛。为了快速愈合，医生建议限制某些肌肉的拉伸并尽可能让它们保持休息。

本文引用地址：

所以今天，我们要制作一个智能的错误姿势和肌肉拉伤检测器设备，它可以测量肌肉拉伸性的极限以及由此引起的任何拉伤。

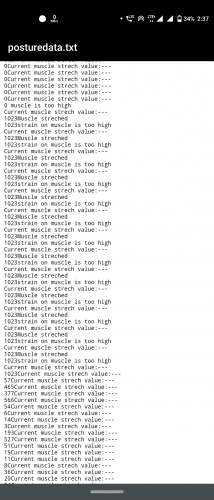

如果超量应变大于设定的阈值限制，则会发出警报（以防止任何进一步的损坏）。该设备还通过蓝牙实时连接，将收集到的数据保存在智能手机上。

和肌肉拉伤检测器的 Arduino 代码

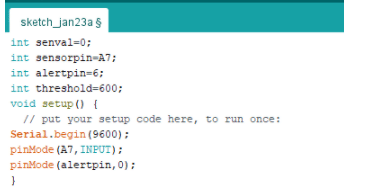

获取组件后，安装 Arduino IDE，在其中进行编码。在这里，我们需要一个变量来存储传感器值。此外，定义引脚号以读取 EMG 传感器值。接下来，创建一个变量来存储阈值，该值将通知人们他们的肌肉拉伤水平。

在设置功能中，设置蓝牙 HC-05 的波特率。Arduino Pro Micro 有两个硬件串行端口：serial 和 serial1。要实现蓝牙，请使用 serial1。

然后设置振动传感器的 pin 模式，以便设备发出警报或触觉反馈（当检测到过多的肌肉压力时）。

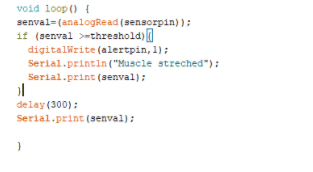

接下来，我们有循环功能，其中 EMG 传感器值与阈值保持检查并相应地更新（即，如果传感器值大于阈值，则会发出警报）。该值还会通过蓝牙发送到应用程序。

应用程序创建

在这里，我使用的是 Kodular，但您也可以使用 Android Studio 或 MIT App Inventor。

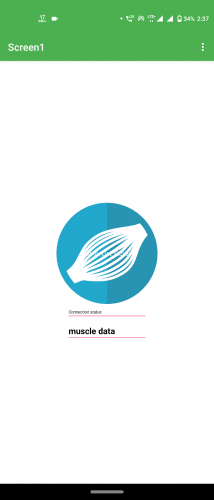

登录 Kodular，即可通过拖放各种组件来创建应用程序布局，例如：

• 列表选取器

• 文本框 （2）

• 时钟

• 文件

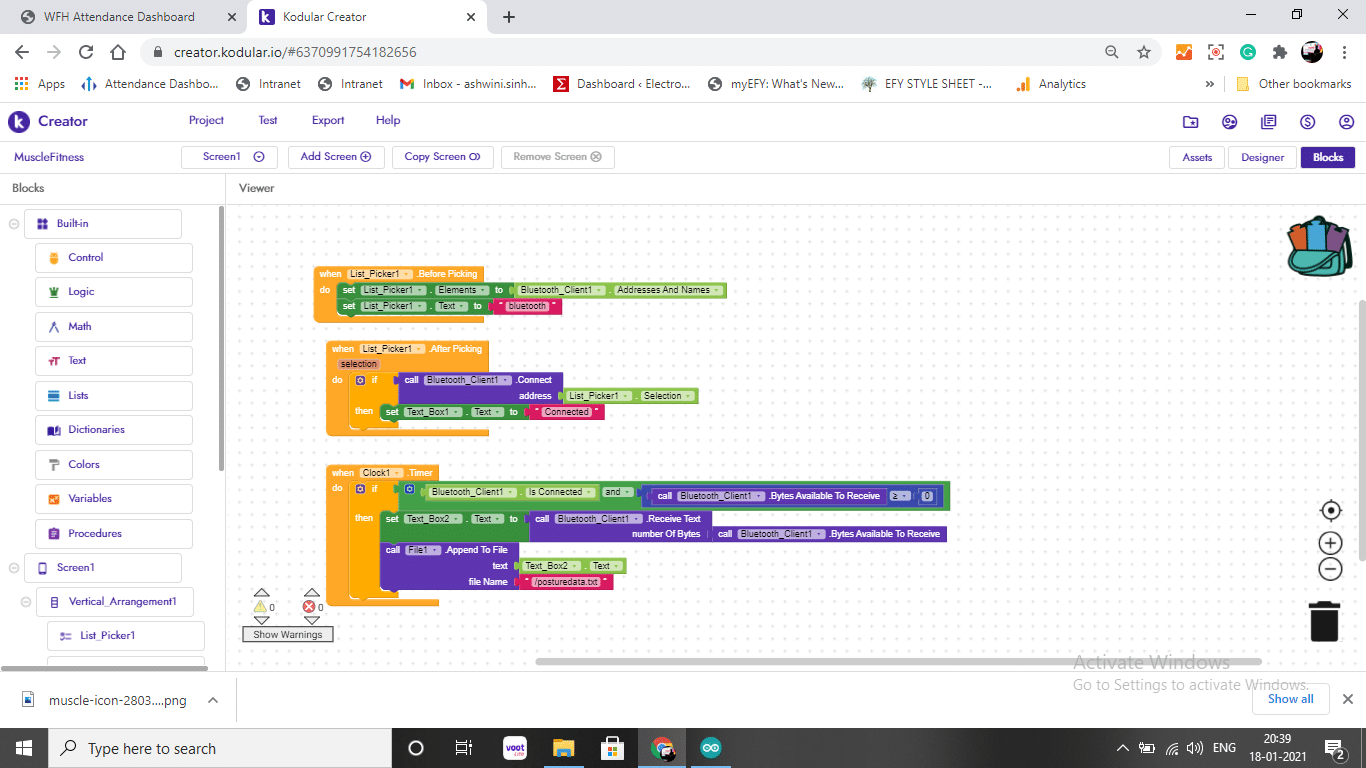

现在，转到代码块菜单并加入不同的代码块。

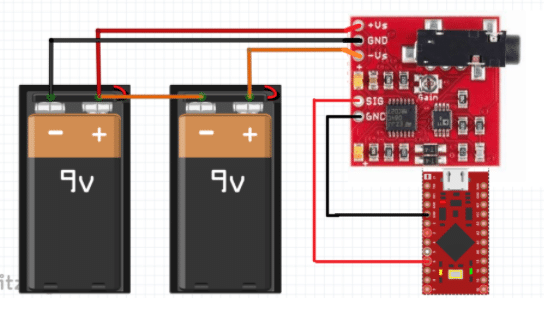

错误姿势电路和肌肉拉伤检测器项目

按照电路图中所示连接组件。

测试错误姿势和肌肉拉伤检测器

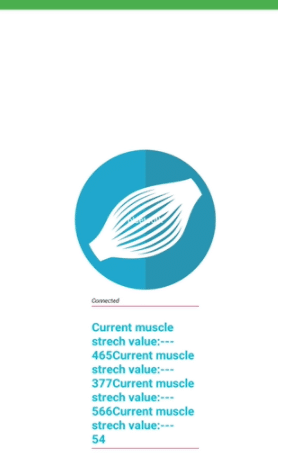

将电极连接到肌肉，然后为设备供电。现在，每当发生肌肉运动时，其压力和收缩数据都会出现在应用程序上。
