线性稳压器IC的软启动

本文引用地址：

在输入电源导通（启动）时，通过在一定时间内逐步提升输出电压，可以抑制为输出电容器充电时流过的浪涌电流的最大值，这就是采用软启动的主要目的。

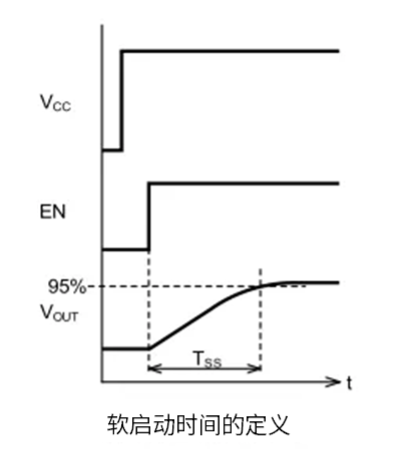

BDxxIC0系列 的软启动上升时间在IC内部固定为800μs（typ.），无法从外部调整上升时间。如下图所示，软启动时间T SS 的定义是：以EN从Low转为High的导通时刻为起点，直至输出电压达到规定值的95%所需的时间。软启动时间偏差参考值为最小400μs、标准800μs、最大1200μs。软启动时间与输出电压无关。另外，启动时间可能会因输入电源电压、EN信号的上升时间以及输出电容器的容值而有所不同，详情请参阅“电源导通时的时序”一文。

线性稳压器电源导通时的时序

对于 BDxxIC0系列 ，V CC 和EN的启动（施加电压）时序没有先后要求，但启动时间会因V CC 和EN的上升时间以及输出电容器的容值而有所不同。下面分别介绍四种条件下的启动特性。

· 按照先V CC 后EN的顺序导通时

· 按照先EN后V CC 的顺序导通时

· (V_{CC}、）和EN同时导通时

· 输出电容器的容量较大时

咨询或购买产品

将由工作人员与您联系

按照先V CC 后EN的顺序导通时

线性稳压器电源关断时的时序

对于 BDxxIC0系列 ，输出电压的下降时间会因V CC 和EN的关断顺序而有所不同。下面介绍三种条件下的差异。

· 按照先EN后V CC 的顺序关断时

· 按照先V CC 后EN的顺序关断时

· V CC 和EN同时导关断时

按照先EN后V CC 的顺序关断时

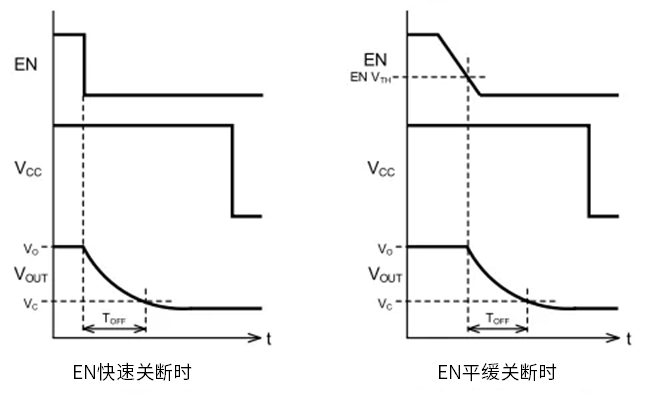

左图为EN快速关断时的输出V OUT 的关断特性。当EN关断时，输出晶体管关闭，因此从输入端到输出端的电荷供应中断。输出电容器的电荷通过负载放电，输出电压下降。放电路径除了负载之外，还有反馈电阻（输出电压设定电阻）。输出电压完全下降后，将V CC 关断。

线性稳压器IC的浪涌电流

下面介绍一下“软启动”和“电源导通时的时序”中提及的浪涌电流。

启动时，会有给输出电容器充电的浪涌电流流过。此时，即使输出电流值超过推荐工作范围的最大值，电流也会因过流保护（OCP）电路受到限制，因此工作没有问题。但需要先确认结温T J 不会因过电流而超过150°C。
