IIC 主项目示例 - 基于 Analog Devices 的 Digilent PMOD 读取 XYZ 加速度数据

以下将介绍下载、导入和运行 IIC 主项目示例的基本步骤。EK-RA6M1 作为主控设备，通过 I2C 接口连接外部 PMODACL 加速度计板，并在 RTT 查看器终端窗口打印 XYZ 轴加速度数据。

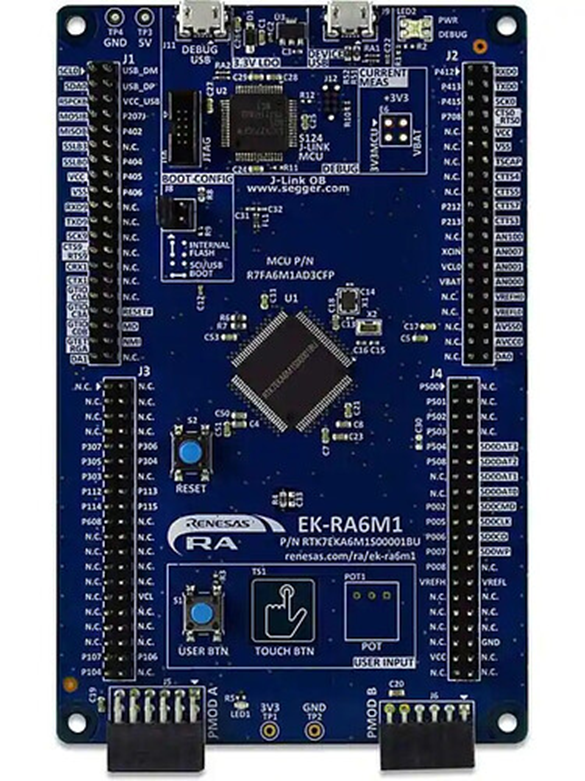

瑞萨EK-RA6M1评估套件 在 DigiKey 有售

想了解有关瑞萨 EK-RA6M1 评估套件功能的更多信息，请参阅 此项目（显示评估板上的用户按钮和 LED 功能） 。一、硬件连接

• 将 EK-RA6M1 的 USB 接口 J11（DEBUG USB）连接至主机 PC 的 USB 端口（或 5V 电源）。

• 将 USB 接口 J9（DEVICE USB）连接至主机 PC 的 USB 端口。

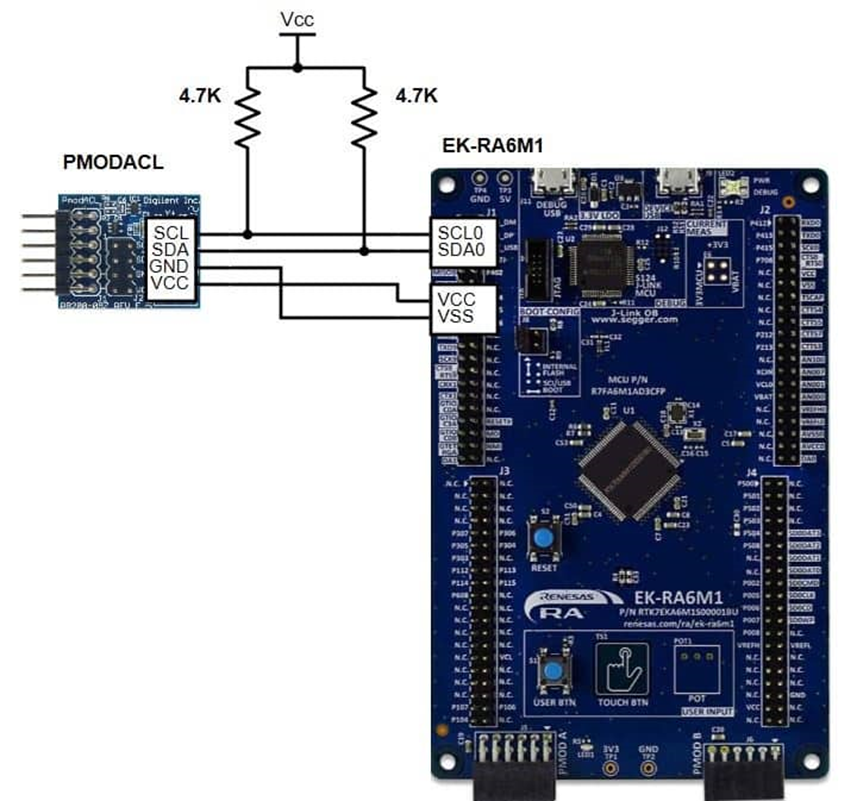

• 按图示连接评估板与 PMODACL 板。

•

二、软件设置

1. 启动 e2 studio

• 启动 e2 studio 并浏览至要导入项目的工作区。

• 在 e2 studio 中，从文件（File）下拉菜单中选择导入（Import）。

• 在导入（Import）对话框中，选择常规（General），然后选择现有项目至工作区（Existing Projects into Workspace）。

• 点击选择根目录（Select root directory），浏览至快速入门示例项目文件夹所在位置。选择 iic_master 示例项目并点击完成（Finish）。

• 在 e2 studio 中运行构建（Build）和调试（Debug）图标，然后单步执行恢复（Resume）图标直至主程序循环。

三、运行和查看数据

1. 运行 RTT 查看器

• 在主机 PC 上运行 SEGGER 的“J-Link RTT Viewer V6.xx”工具。

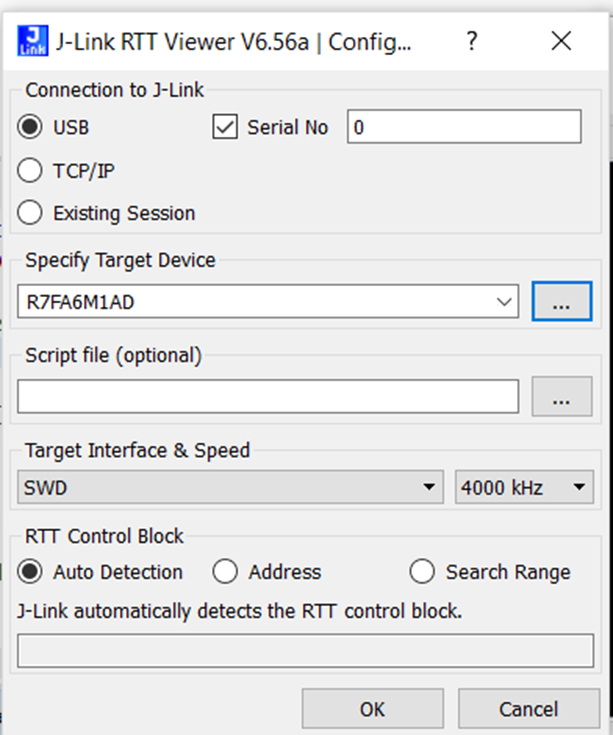

• 勾选“序列号（Serial No）”复选框并选择确定（OK）。

1. 查看数据

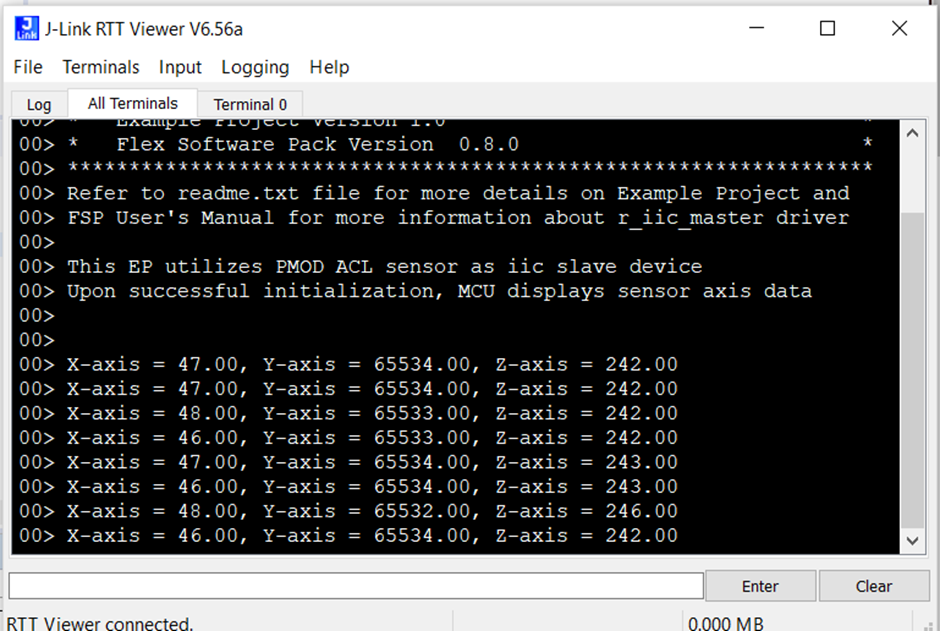

• 初始化成功后，RTT 查看器将显示 PMODACL 传感器的 XYZ 轴加速度数据。

四、项目资源

• 项目下载链接

  IIC 主项目示例项目可从 GitHub 下载： https://github.com/renesas/ra-fsp-examples/tree/master/example_projects/ek_ra6m1/downloadable/iic_master

• 瑞萨示例项目代码

  瑞萨为 RA 微控制器家族提供了多个经过编译和测试的示例项目。项目范围涵盖从 ADC 和 CRC 示例到 FreeRTOS 项目。所有项目均位于 GitHub 链接 中。
