线绕电阻技术解析与选型策略

一、线绕电阻技术特性与市场定位

本文引用地址：

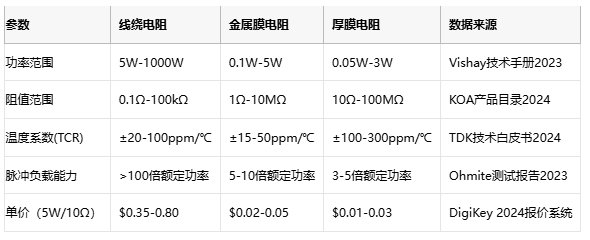

作为功率型电阻的典型代表，采用电阻合金线（如镍铬、锰铜）绕制于陶瓷或云母基体，通过精密焊接与封装工艺制成。其核心性能参数与市场定位如下：

二、典型应用场景与成本模型

2.1 核心应用领域

电力电子

• 变频器制动电阻：耐受300A峰值电流（如ABB ACS880系列）

• 光伏逆变器：工作温度-40℃~150℃，MTBF>10万小时

• 成本占比：占逆变器BOM成本0.8%-1.5%

汽车电子

• 电池管理系统（BMS）：0.5mΩ分流电阻，精度±0.1%

• 电机控制器：功率密度≥20W/cm³，通过AEC-Q200认证

• 成本敏感度：车规级单价较工业级高40%-60%

工业控制

• PLC模拟量输入：阻值漂移<±0.05%/年

• 伺服驱动器：耐振动>20g（IEC 60068-2-6标准）

• 维护成本：工业环境失效率<50ppm

2.2 成本结构分析

三、元器件选型技术规范

3.1 关键参数匹配

功率降额曲线

• 环境温度每升高25℃，额定功率下降20%（IEC 60115标准）

• 典型模型：50W电阻在70℃环境实际功率≤35W

脉冲耐受能力

• 计算公式：Ppulse=V2R×tpulsePpulse=RV2×tpulse

• 安全准则：单次脉冲能量≤电阻体热容量的30%

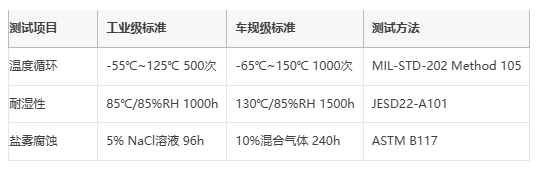

环境适应性

四、主要原厂技术方案对比

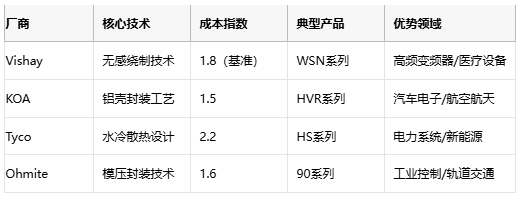

4.1 国际品牌技术布局

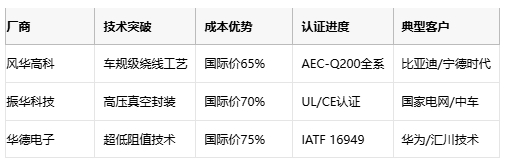

4.2 国内厂商突围路径

五、原厂选型要则与成本控制

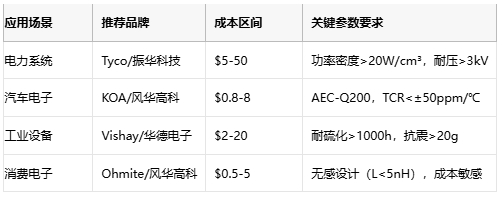

5.1 选型策略矩阵

5.2 降本增效路径

材料替代

• 用铜锰合金（Cu86Mn12Ni2）替代镍铬合金，成本降低25%

• 采用国产96%氧化铝基板（单价0.8/片vs进口0.8/片vs进口1.5/片）

工艺优化

• 激光焊接替代传统钎焊，良率从95%提升至99.5%

• 自动化绕线设备效率提升3倍（人均产能3000件/班）

供应链管理

• 与电阻合金厂商签订年度锁价协议（价格波动±3%）

• 建立区域VMI仓库，交货周期从6周缩短至72小时

六、技术发展趋势

高频化：开发1MHz以上应用的线绕电阻（感抗<10nH）

集成化：电阻-散热器一体化设计（功率密度提升50%）

智能化：内置温度传感器（精度±1℃）与健康监测功能

绿色制造：无铅焊接工艺（符合RoHS 3.0标准）
