金属膜电阻技术解析与产业应用指南

一、金属膜电阻技术特性与制造工艺

本文引用地址：

1.1 定义与结构

金属膜电阻（Metal Film Resistor）是在高纯度陶瓷基板（通常为Al₂O₃）表面，通过真空沉积工艺形成镍铬合金（NiCr）或氮化钽（TaN）薄膜，再经激光微调达到目标阻值的精密电阻器。其核心结构包含：

• 基材：96%氧化铝陶瓷（热导率24W/mK）

• 电阻层：厚度0.1-1μm的合金薄膜

• 保护层：环氧树脂/玻璃釉涂层（耐压>500V）

• 端电极：银钯合金（AgPd）镀镍结构

1.2 工作原理

电阻值由薄膜材料电阻率（ρ）、长度（L）、宽度（W）和厚度（t）决定，公式为：

通过激光刻蚀形成螺旋沟道，精确调整L/W比值，实现±0.1%的阻值控制精度。

1.3 核心性能参数对比

二、应用场景与成本模型

2.1 主要应用领域

1. 精密仪器

• 万用表基准电阻：±0.05%精度，TCR<±10ppm/℃

• 医疗传感器：噪声<0.5μV/V，通过ISO 13485认证

• ECU信号调理：AEC-Q200认证，耐硫化物>1000h

• BMS电压采样：0.1%匹配精度，耐压>100V

• PLC模拟量模块：年漂移率<±0.02%

• 变频器驱动电路：脉冲负载能力>10倍额定功率

• 手机快充电路：0402封装，耐回流焊3次

• 音频设备：无感设计（L<5nH），THD<0.01%

2.2 成本构成分析（以0805封装1kΩ±1%为例）

三、头部原厂技术对比

3.1 国际头部厂商

3.2 国内厂商突破

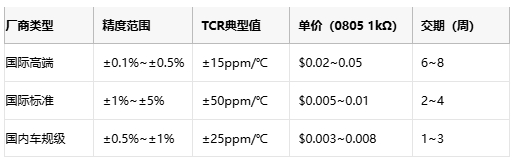

3.3 成本-性能平衡矩阵

四、选型要则与趋势展望

4.1 关键选型参数

1. 精度匹配

• 数字电路：±1%精度（单价$0.005）

• 模拟采样：±0.1%（成本增加300%）

• 环境温度每升高25℃，功率容量下降20%

• 70℃时0805封装功率需降额至0.08W

• 分布电容：<0.5pF（1MHz下阻抗偏差<0.1%）

• 自感系数：<10nH（100MHz应用场景）

4.2 技术发展趋势

1. 微型化：01005封装（0.4×0.2mm）量产普及

2. 高功率：1206封装功率提升至0.25W（传统0.125W）

3. 智能化：内置温度传感器（精度±1℃）

4. 绿色制造：无铅化率>95%（RoHS 3.0标准）
