一、薄膜电阻技术原理与核心优势
本文引用地址：
1.1 技术原理
（Thin Film Resistor）通过物理/化学气相沉积（PVD/CVD）工艺，在陶瓷基板（Al₂O₃或AlN）表面形成纳米级（50-250nm）金属或合金薄膜（如NiCr、TaN）。其核心工艺链包含：
核磁共振梯度放大器：匹配精度±0.005%，TCR<±10ppm/℃
植入式设备：生物兼容性封装，通过ISO 10993认证
星载计算机：耐辐射>100krad（ESA标准ESCC 4001）
航空惯导系统：振动耐受>50g（MIL-STD-810H）
电池管理芯片：AEC-Q200 Grade 0（-55℃~175℃）
激光雷达接收电路：噪声<0.2μV/V
PLC模拟模块：0.01%/年的长期稳定性
伺服驱动器：脉冲功率耐受100倍额定值
高精度ADC电路：选择TCR<±10ppm/℃的NiCr材料
高频射频前端：优先叉指结构（分布电感<1nH）
汽车电子：需通过AEC-Q200 Grade 1（3000次温度循环）
工业级：符合IEC 60115-8湿热测试标准
01005微型封装：可穿戴设备优选（尺寸0.4×0.2mm）
2512功率封装：耐受功率提升至0.5W（基板热导率>24W/mK）
石墨烯复合薄膜：实验室阶段TCR<±2ppm/℃（Nature Materials 2023）
非晶金属玻璃：耐脉冲能力提升至1000倍额定功率
原子层沉积（ALD）：膜厚控制精度±0.3nm
3D异构集成：电阻-电容-电感一体化器件
数字可编程电阻：支持I²C/SPI接口，分辨率16bit
自感知电阻：内置温度/应力传感器
无铅化工艺：符合RoHS 3.0修订版
再生氧化铝基板：碳排放降低40%（ISO 14064认证）
基板预处理：表面粗糙度Ra<0.05μm（SEMI标准）
薄膜沉积：磁控溅射工艺实现±3%厚度均匀性
激光修调：Nd:YAG激光刻蚀，精度±0.5μm（MIL-STD-883标准）
钝化封装：SiO₂/Si₃N₄保护层，耐湿性达85℃/85%RH 1000h
电阻值计算公式：
其中ρ为材料电阻率，L/W为有效长宽比，t为膜厚（数据来源：Vishay技术白皮书2024）。二、性能优势与场景适配性

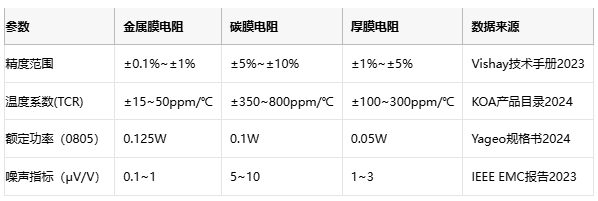

2.1 性能对比矩阵
2.2 核心应用场景
医疗电子
航空航天
汽车电子
工业控制
三、成本模型与选型策略

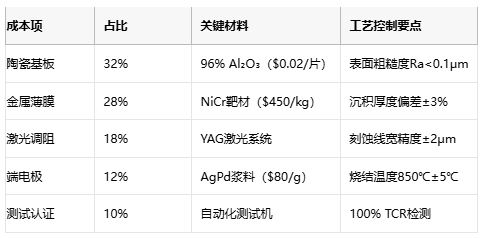

3.1 成本结构拆解（以0402封装1kΩ±0.1%为例）
3.2 选型核心法则
参数匹配
可靠性验证
封装适配
四、国际/国内头部原厂对比

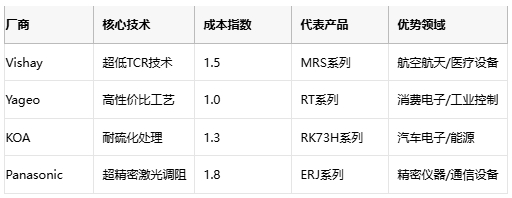

4.1 国际厂商技术布局

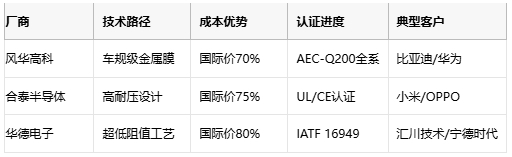

4.2 国内厂商突破路径
4.3 成本-性能矩阵
五、技术趋势与产业展望
材料创新
工艺革命
智能化升级
绿色制造
