“便利”是根植于人类本性中的愿望，智能家居技术正在推动家庭自动化领域取得显著进展。多年前，就出现了暖通空调、安全警报、草坪喷淋和家庭娱乐等传统家居系统。然而，只有基于网络的互联控制，才能真正提高便利性。过去，每到夏令时要调整喷淋系统，可能还得翻箱倒柜地找说明书。现在，用手机上的一个应用就能轻松管理一切，而且还能自动完成很多基本设置。构建智能家居应用

本文引用地址：

为了让智能家居系统能够感知周围环境，通常需要在房屋各处布置传感器。传统的传感器主要用于检测光线、温度和运动，而更现代的传感器则具备图像识别和其他高度智能化的识别能力。此类传感器不仅可以检测某个房间里有多少人，还能分辨出是友好的猫咪走到门口，还是窃贼正在窗外窥视，伺机盗取财物。

为了节省成本并提高灵活性，此类传感器应能够无线运行。这样，传感器就能轻松部署在现有住宅中，并充分利用合适的安装位置。如今，得益于Wi-Fi或蓝牙®等无线通信，数据通信已不再是一个难题。然而，所有传感器都需要电力。对于大多数应用而言，电力供应仍然是一个挑战。虽然可以使用常见的光伏电池收集能量，但普通电池仍然是首选的供电方式。智能家居系统最大的问题是电池运行时间。为了让简易电池切实可用，并提高光伏电池的成本效益，传感器需要高效的电源。对于任何智能家居系统，待机电流和满负荷运行效率都是至关重要的设计因素。

采用单节电芯升压转换器的高效电源

许多电子电路的工作电压高于0.8 V。为使电源电压与工作电压更好地匹配，可以串联使用多节电池。然而，与单节电芯相比，多节电芯的成本更高，而且需要更多空间。因此，市面上有非常高效的升压调节器，可以将0.8 V至1.5 V的典型原电芯电压提升到智能家居应用所需的电压，例如3.3 V甚至5 V。图1为采用MAX18000的小型升压转换器电路。

图1. 一种简单但高效的单节电芯升压转换器

此电路很紧凑，仅需少量外部元件。DC-DC转换器IC本身采用1.07 mm × 1.57 mm封装。升压转换器内置两个3.6 A开关。输出电压启动并运行后，静态电流仅为512 nA。峰值效率为95%，低负载效率（负载电流高于20 µA）仍然高于90%。输入工作电压范围为0.5 V至5.5 V，因此能将非常低的电池电压（如0.8 V）提升至有用的更高系统电压。

采用降压-升压转换器的高效电源

串联使用三节1.5 V原电池时也有类似的需求。它们在满电状态时总共提供4.5 V电压，但在电量几乎耗尽时，这些电池仅提供大约2.4 V电压。要为传感器产生固定的3.3 V电压，同样需要降压升压解决方案。

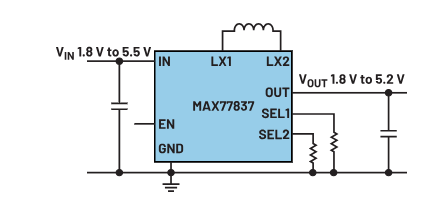

图2为采用MAX77837的降压-升压解决方案。该解决方案只需要少量外部元件，因此所需的印刷电路板面积非常小。此外，芯片本身的封装尺寸也非常小，仅为1.84 mm × 1.03 mm。传感器制造商如果希望使用间距（引脚之间的距离）更大的封装，可以选用2.5 mm × 2 mm QFN封装。为尽可能延长电池的使用寿命，该解决方案仅需要典型值430 nA的静态电流。关断时，电源转换IC仅消耗10 nA电流。这对于主电池旁边有储能电容的应用可能很有用。DC-DC转换器可以处于关断模式一段时间，然后重新启动并再次对电容充电。长期来看，这种方案可以节省更多电量，并延长电池的运行时间。
