电压转换器有助于提高电池的电源效率

电池供电电路必须节能，电池才能长时间使用。为此，选择节能组件并将其组合成一个系统。电路中的构建块越少，整个系统的能源效率就越高。

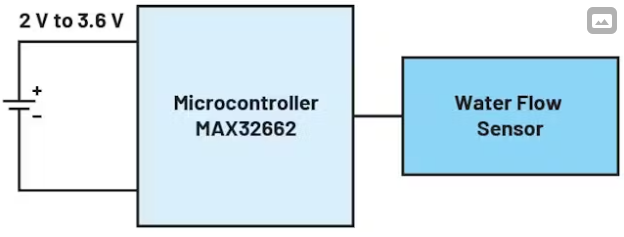

本文引用地址：图 1 显示了一个电水表作为电池供电设备的示例。该系统使用只有一个电源电压的 MAX32662 微控制器。输入电压范围介于 1.71 V 和 3.63 V 之间。

图1. 微控制器在电池供电的水表中集成了固定电压调节器。

微控制器可以直接由电池供电，电池可提供 2 至 3.6 V 的电压，具体取决于温度和充电状态。电路中只需要几个额外的元件，这意味着整体系统效率可以非常高。然而，微控制器的电流消耗在很大程度上与实际电源电压无关。微控制器是采用 2 V 还是 3.6 V 工作，对该 IC 没有影响。

带毫微功耗开关稳压器的水表

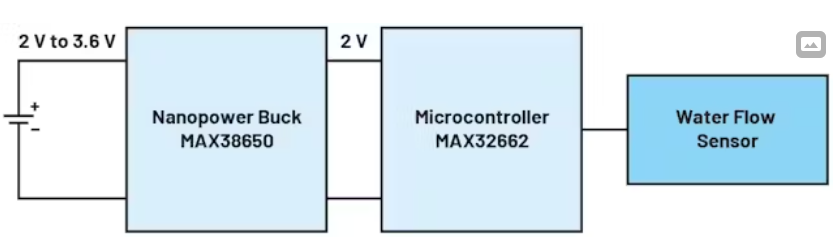

对于此类情况，可以使用新的毫微功耗开关稳压器。使用这些类型的开关稳压器，可以有效地将电池电压转换为较低的值，例如 2 V。毫微功耗开关稳压器在输出端为微控制器提供所需的电流，但在电池侧的较高电压下需要的电流较少。图 2 显示了增加了高效毫微功耗开关稳压器 MAX38650 的水表电路。

图2. 在水表电路中添加了一个毫微功率稳压器。

添加此 IC 可以显著延长电池寿命 — 很容易将电池寿命延长 20% 或更高。由于温度、峰值电流、传感器的定期关闭等众多影响参数，确切的节省效果因情况而异。添加的 DC-DC 转换器的静态电流在这里起着决定性的作用。如果开关稳压器消耗过多的能量，预期的节省就会消失。

使用 Nanopower 稳压器节省功耗

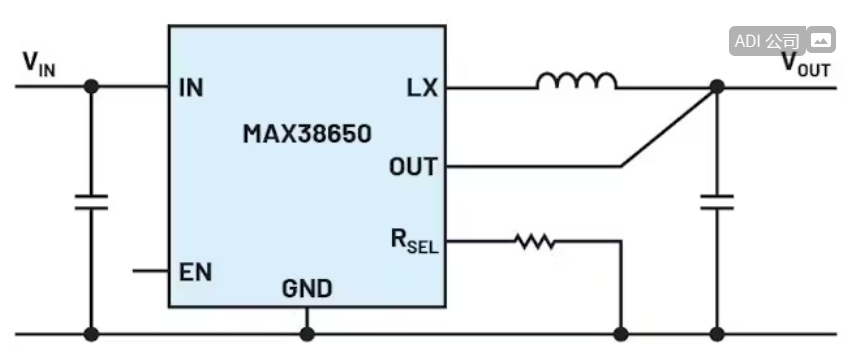

图 3 显示了一个带有 MAX38650 毫微功耗稳压器的电路。顾名思义，该 IC 的静态电流在纳安范围内。在工作期间，开关稳压器仅消耗 390 nA 的静态电流。在 DC-DC 转换器可以关闭期间，它只需要 5 nA 的关断电流。这种毫微功耗电压转换器非常适合在图 1 所示的系统中节省能源。

图3. 所示为毫微功耗稳压器电路。

如图 3 所示，只需要几个无源外部元件。RSEL 引脚上的一个电阻器没有使用电阻分压器，而是仅使用一个电阻器来设置输出电压。电阻分压器消耗大量电流，根据电压和电阻的不同，电流可能会大大超过MAX38650的静态电流。因此，该 IC 使用可变电阻器;仅在电路打开时进行简短检查。

IC 检测输出电压的设定值 — 在接通期间的短时间内，200 μA 的电流通过该可变电阻器。测量所得电压，然后存储在 IC 内部。这意味着在运行过程中通过传统的分压器不会有能量损失。

通过添加电压转换器，可以提高系统的效率并延长充电寿命。
