EiceDRIVER 650V+/-4A高压侧栅极驱动器1ED21x7系列

英飞凌的新一代EiceDRIVER™ 1ED21x7x 650V、+/-4A栅极驱动器IC与其他产品相比，提供了一种更稳健、更具性价比的解决方案。1ED21x7x是高电压、大电流和高速栅极驱动器，可用于Si/SiC功率MOSFET和IGBT开关，设计采用英飞凌的绝缘体上硅（SOI）技术。

本文引用地址：

1ED21x7x具有出色的坚固性和抗噪能力，能够在负瞬态电压高达-100V时保持工作逻辑稳定。可用于高压侧或低压侧功率管驱动。

1ED21x7x系列非常适合驱动多个开关并联应用，例如轻型电动汽车。基于1ED21x7x大电流栅极驱动器的设计，可在一个三相系统中节省多个NPN/PNP管和外部自举二极管。

在其他应用，如图腾柱PFC，电感器过流保护是个设计难点，1ED21x7x提供简单、易于设计的电感器过流保护。

产品型号：

■ 1ED2127S65F

■ 1ED21271S65F

■ 1ED2147S65F

■ 1ED21471S65F

产品特点

■ 英飞凌SOI技术

■ 最大耐压电压+650V

■ 输出源/灌电流+4A/-4A

■ 最大供电电压为25V

■ 集成超快、低RDS(ON)自举二极管

■ 负VS瞬态抗扰度为100V

■ 过流和欠压检测

■ 多功能RCIN/故障/启用(RFE)，故障清除时间可编程

■ 传播延迟小于100ns

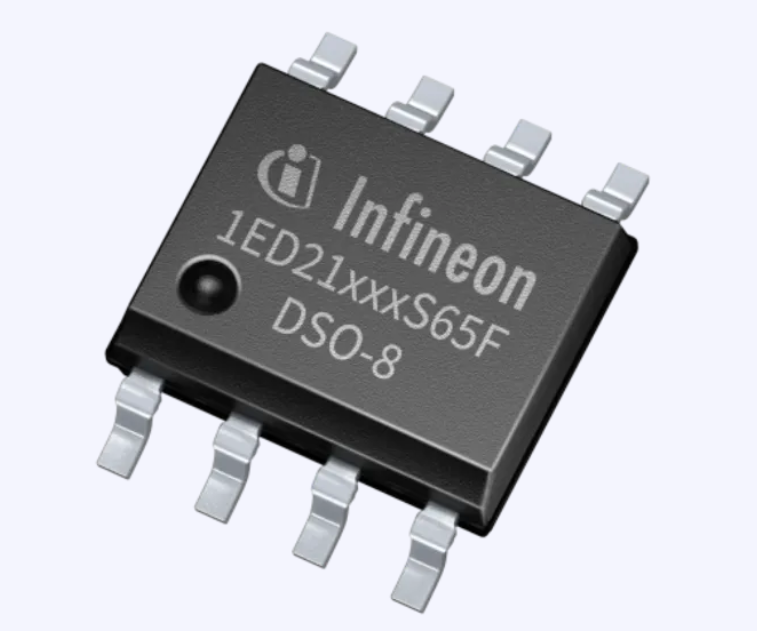

■ DSO-8封装

■ 符合标准RoHS

应用价值

■ 无闩锁

■ 负VS瞬态抗扰度为100V

■ 高压尖峰抗扰度

■ 强大的输出功率水平

■ 功能集成在单一器件中

■ 电压和电流监控

竞争优势

■ 系统可靠性高

■ 易于设计的产品

■ 降低系统成本

■ 系统故障保护

应用领域

■ 叉车

■ LEV

■ 电池分断器

■ 高功率应用

■ 电机驱动器
