怎么有效地理解RC滤波器的原理

理解RC滤波电路的原理，其实不难。现在，给大家介绍一种通俗易懂的方法。

本文引用地址：

要明白RC滤波电路原理，首先得知道电容容抗的计算方法。

电容阻抗的计算公式如下：

从公式中，我们也可以看出，2π是一个固定值。

一般情况下，电容C的容值，也是一个固定值。

f是指信号的频率。

从电容阻抗公式，我们可以看出，f的值越大，Xc就越小。

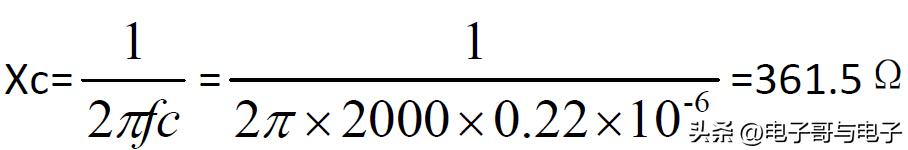

例如：一个频率为2Khz的信号，通过一个容值为0.22uf的电容，计算电容对该信号产生的阻抗。

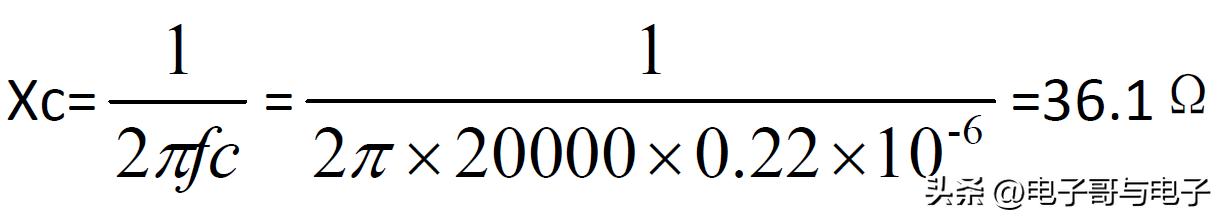

我们将信号的频率增加到20Khz；

从计算的结果可以看出，信号的频率越大，电容对其阻抗就越小，信号就越容易通过电容。

将电阻和电容组成一个RC滤波电路；

设输入信号为Vin，输入信号经过RC滤波电路后，输出信号为Vout。

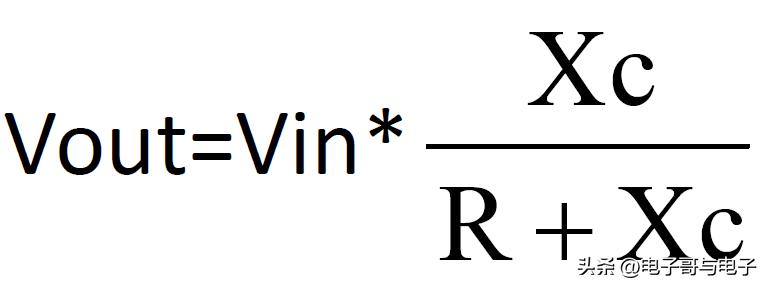

通过RC滤波电路图，电阻和电容组成一个分压电路，Vout为电容上的电压值。

从公式可以看到，Xc越大，Vout值就越接近Vin的值。

例如一个直流信号，里面混杂200KHz和1MHz纹波信号。

将RC滤波器电路中的电阻，取值为1KΩ，电容取值为0.22uf，纹波幅值为2V。

通过电容阻抗公式计算可得，频率为200KHz信号通过0.22uf电容，其阻抗为3.6欧姆；

频率为2MHz信号通过0.22uf电容，其阻抗为0.7欧姆；

通过公式

而2Mhz信号通过滤波器后，其信号幅值为0.0014V。

这么大的纹波，经过一个RC滤波器后，纹波基本滤掉。

直流信号，电容对其阻抗为无穷大，电容分压后，电容上的电压等于输入信号。

这就是RC滤波电路的基本原理。
