实验设备：
ATA-1372A宽带 放大器， 信号放大器、压电陶瓷探头、可调谐激光器、环形器、示波器等
实验目的：
通过信号放大器输出正弦信号经过功率放大器驱动压电陶瓷探头激发不同频率的连续和脉冲超声信号，分别比较在固体和液体环境中光纤超声传感器与参考压电陶瓷探头的超声检测特性，验证光纤超声传感器的超声检测特性。
实验过程：
固体环境超声检测实验系统如图所示。采用金属板作为超声波的传输介质，可以在固体材料中测试连续和脉冲超声信号。实验系统由声发射和声探测两部分组成。声发射部分通过信号发生器经过功率放大器驱动PZT探头产生脉冲超声信号和连续超声信号；声学检测部分通过光纤超声传感结构实现对超声波声压的检测。
实验结果：
在300kHz、2MHz和3MHz连续超声信号下，传感结构的信噪比分别为41.8dB、66.5dB和61.7dB。在频率为300kHz、2MHz和3MHz的脉冲超声信号下，传感结构的信噪比分别为41.6dB、67.6dB和56.8dB。
传感结构对连续超声信号和脉冲超声信号的实验结果表明，该传感结构对固体中的连续和脉冲信号具有300kHz~3MHz的宽范围频率响应，在2~3MHz的超声频率范围内，其性能与参考PZT性能相当。

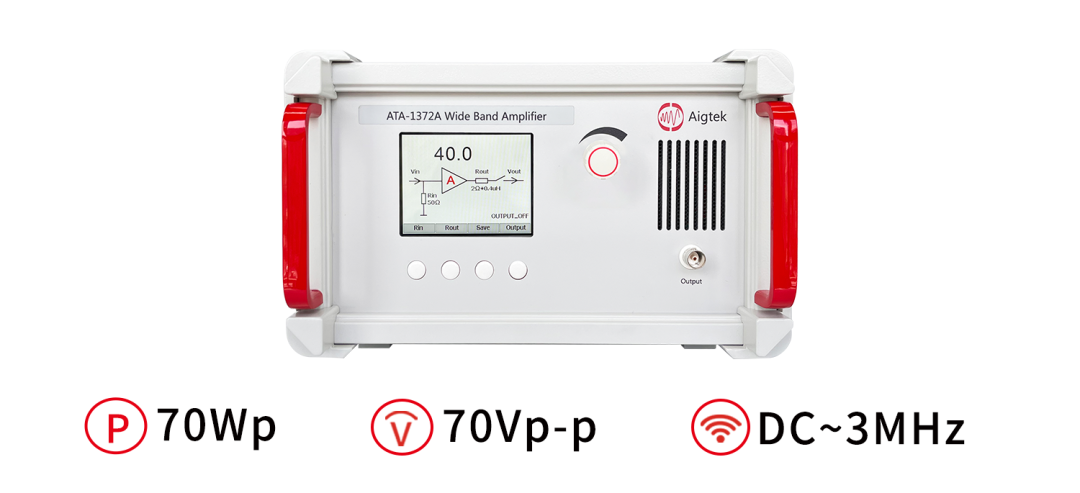

实验中用到的ATA-1372A宽带放大器的参数指标：
