你还有什么症状？，欢迎点击“写留言”，写下你的症状
本文引用地址：

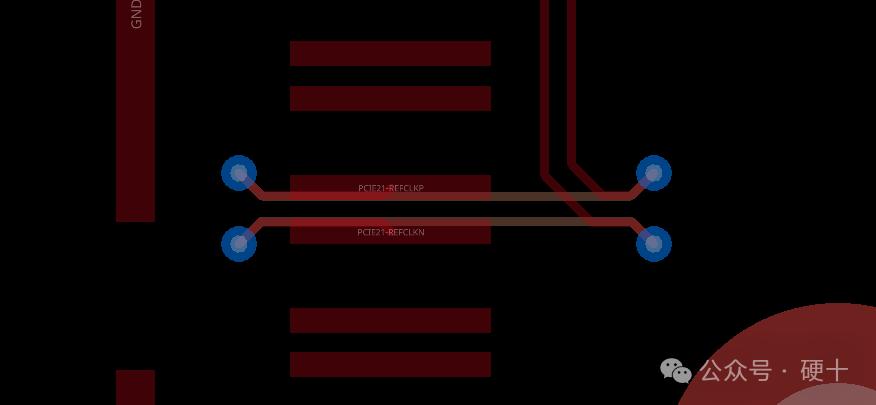

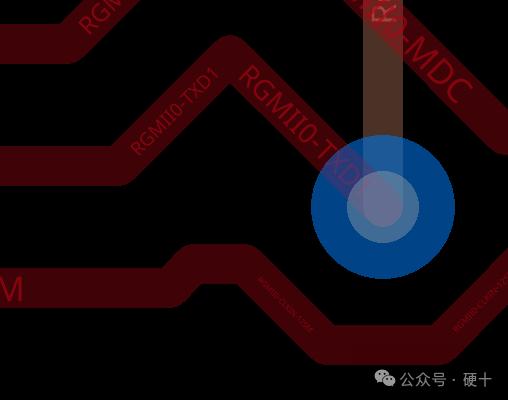

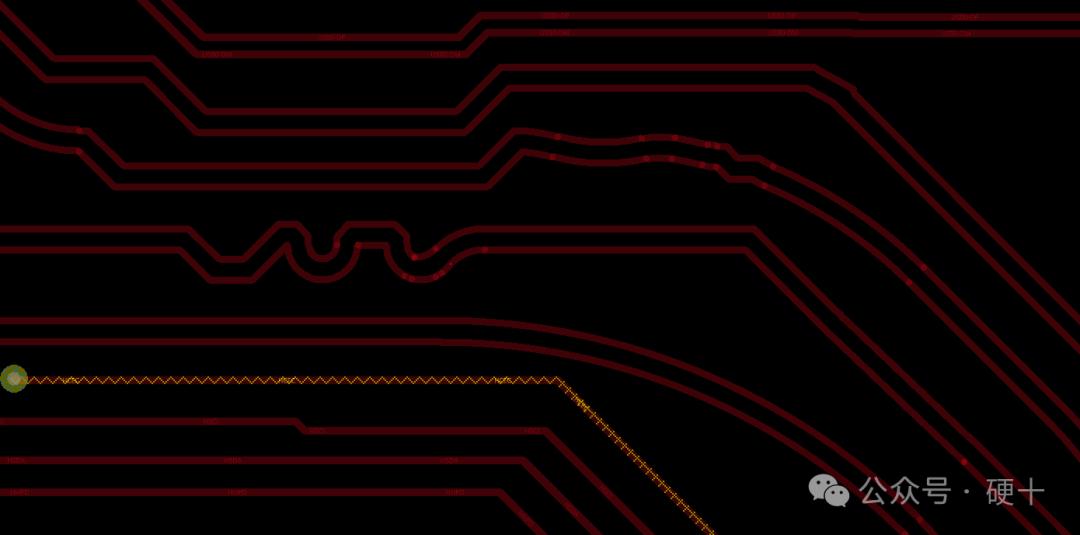

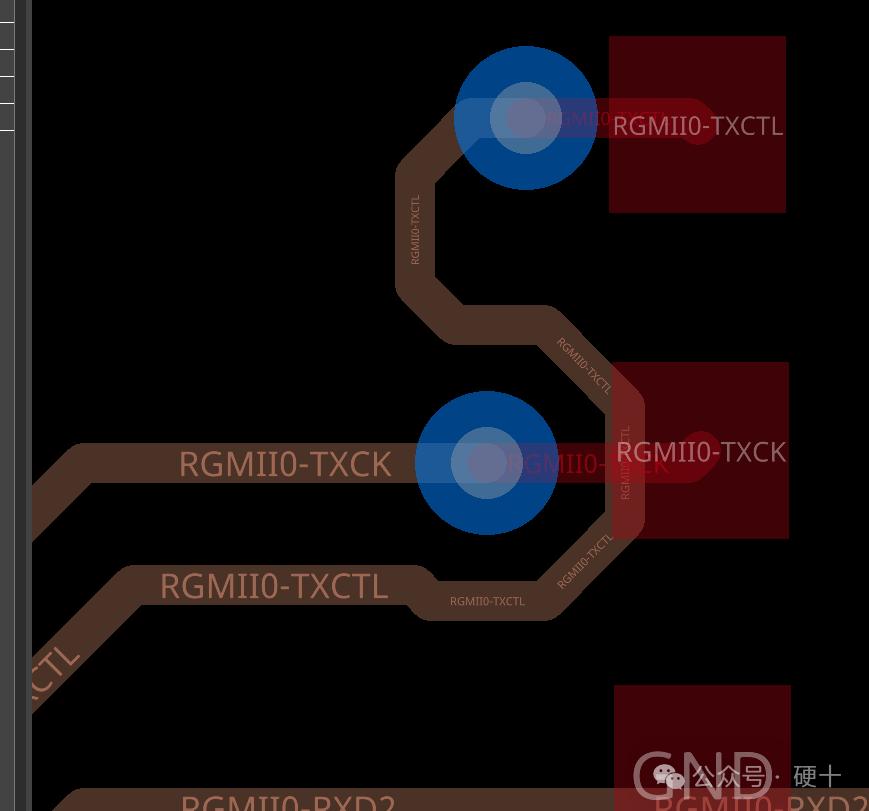

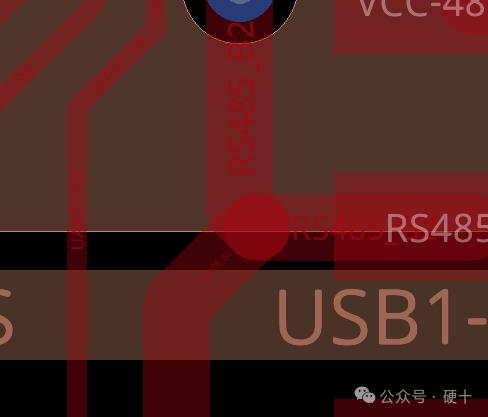

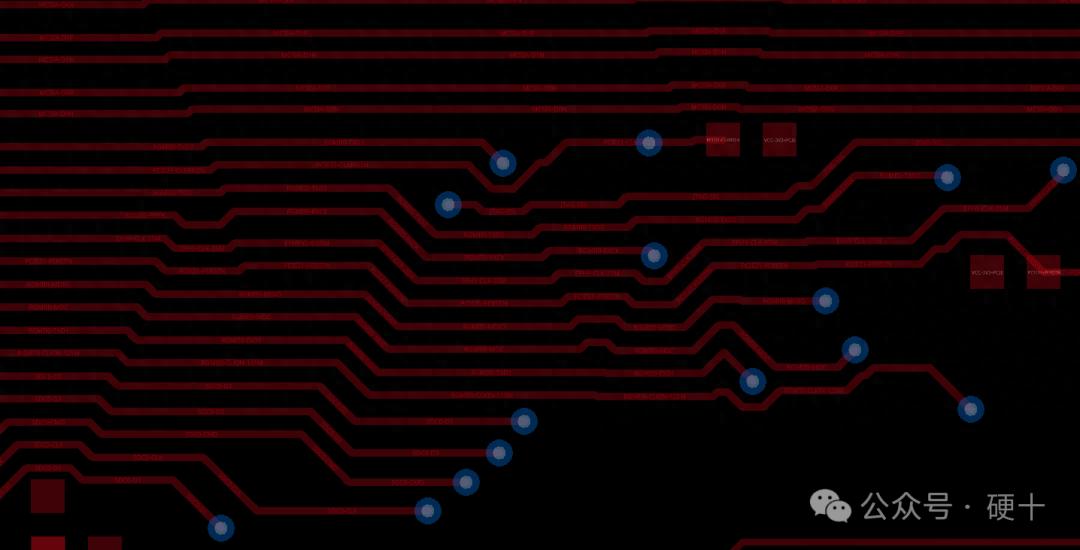

看下图，让你难受一下
优先级排序：先保证电气性能（如阻抗、回流路径），再优化美观（对齐、间距）。
工具辅助：利用EDA工具的自动对齐、DRC规则和仿真功能减少人工纠结。
成本意识：过孔数量、层数和工艺选择需与预算平衡，避免过度设计。
接受“不完美”：PCB设计本质是妥协的艺术，例如：
绕线稍多的普通GPIO信号可以接受；
散热器件的非常规布局可能比整齐更重要。
终极建议：在关键区域（如高速信号、电源路径）追求极致，在非关键区域适当“放过自己”
PCB设计中的纠结强迫症——一种职业习惯驱动的完美主义倾向。
PCB设计中的“强迫症”是职业要求、工具习惯、个人特质共同作用的结果。它的本质是工程师对风险的预判与控制，但需警惕从“严谨”滑向“过度设计”。最终目标不是消灭强迫症，而是学会在功能、成本、效率之间找到平衡点。
