BNX系列——遏制医疗设备电源噪声

医疗保健等设备需要满足CISPR11噪声标准，而传导噪声（杂音端子电压）是CISPR11标准中的不可或缺的项目之一，该传导噪声需要在150kHz至30MHz频带满足标准。

本文引用地址：

本文介绍使用村田制作所的块式EMI滤波器BNX系列进行传导噪音对策的事例。

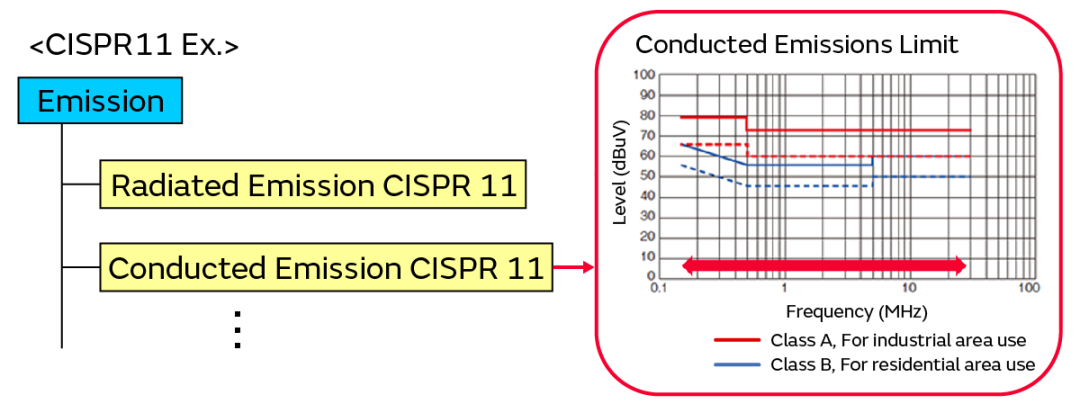

 该传导噪声需要在150kHz至30MHz频带满足CISPR11标准

01 使用DC-DC转换器进行验证

首先，我们需要按照CISPR11规定的测量系统和测量方法，对泄漏到DC电源线的传导噪声进行评估。作为验证，我们准备了一个将DC-DC转换器作为EUT，对CISPR11传导噪声进行评估的测量环境。系统设置示意如下图。

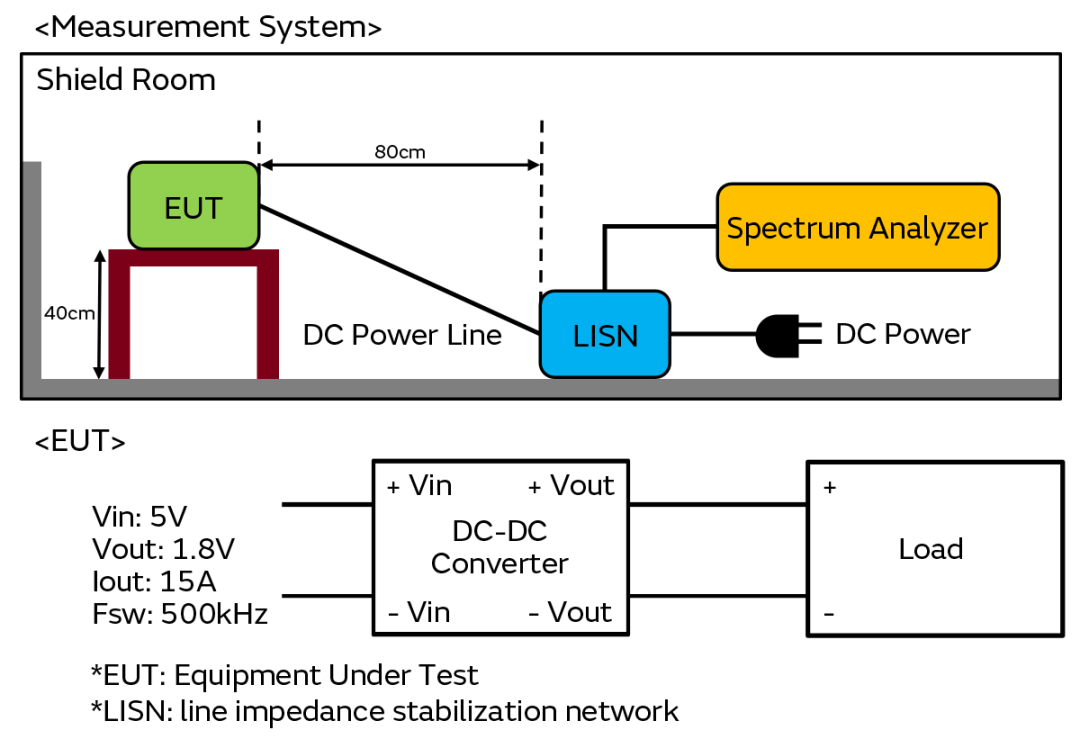

 传到噪声的测量系统

02 传导噪声的测量结果

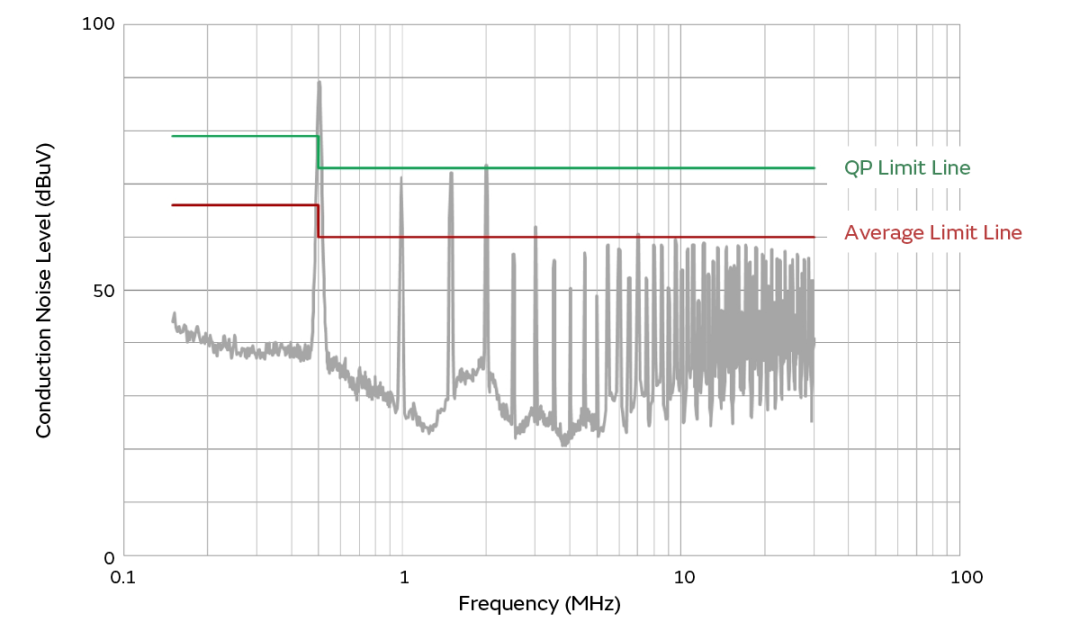

 观察到的噪声超过了CISPR11 Class A group 1（工业环境）的噪声允许值

上图显示，在500kHz开关频率的整数倍频率下观察噪声频谱。此外，我们观察到的噪声超过了CISPR11 Class A group 1（工业环境）的噪声允许值。

可以认为，由DC-DC转换器的开关引起的噪声（开关噪声）传导到了DC线路。这里需要说明一下，CISPR11标准中，Class A针对工业环境，Class B是针对住宅环境的噪声允许值，医疗设备属于Class A。

03 静噪对策：噪声滤波器

为了遏制这种传导噪声，我们在输入侧使用了块型 EMIFIL BNX029-01。

 BNX029-01

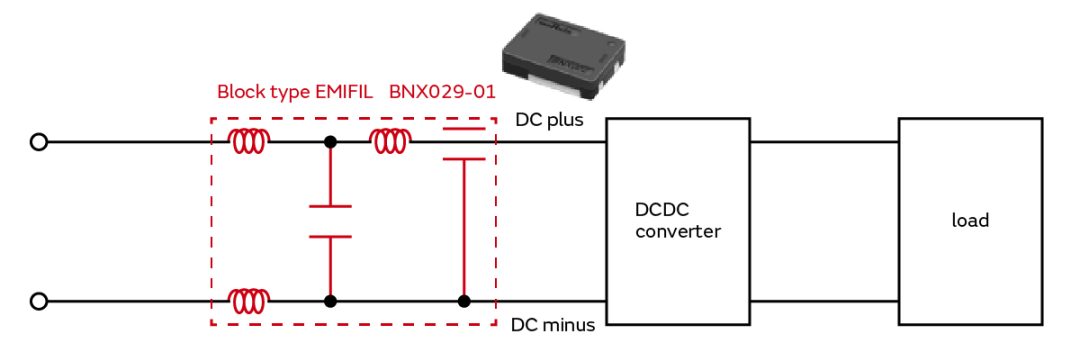

BNX029-01是将LCπ型滤波器作为1个元件构成的滤波器。该滤波器可以在15kHz至1GHz的宽频带范围内实现噪音对策。支持20A的大电流，非常适宜用于DC电源线噪声对策。

BNX029-01的尺寸是12.1×9.1mm，额定电流20A，插入损耗图形如下：

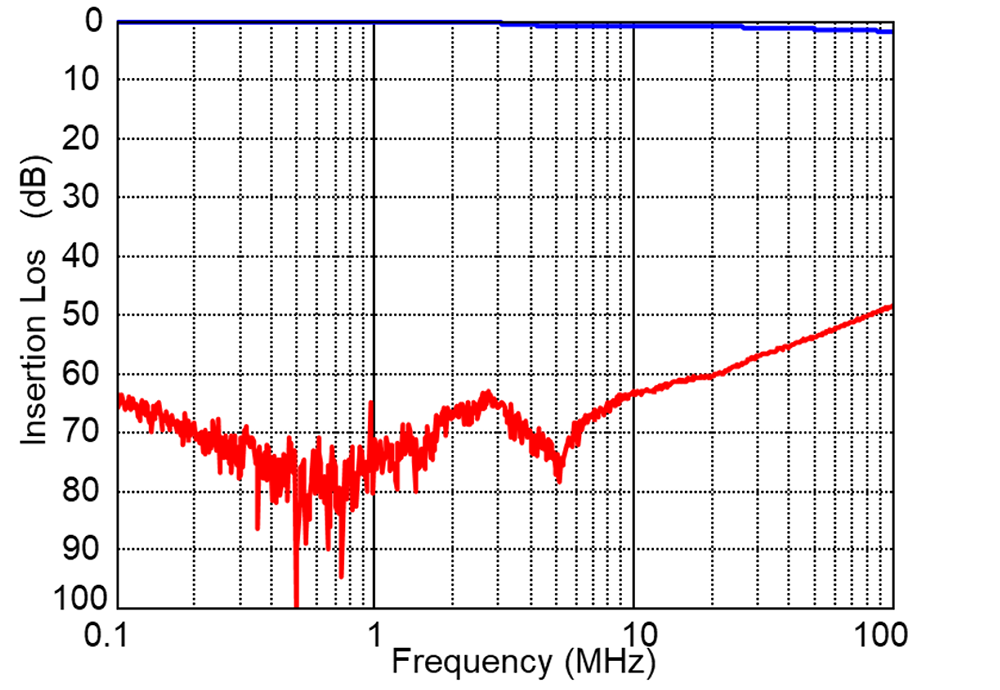

 BNX029-01的插入损耗

04 静噪对策效果

下图可以看出，通过将BNX029-01插入输入侧，可以在全部频段满足 CISPR11的噪声允许值要求。

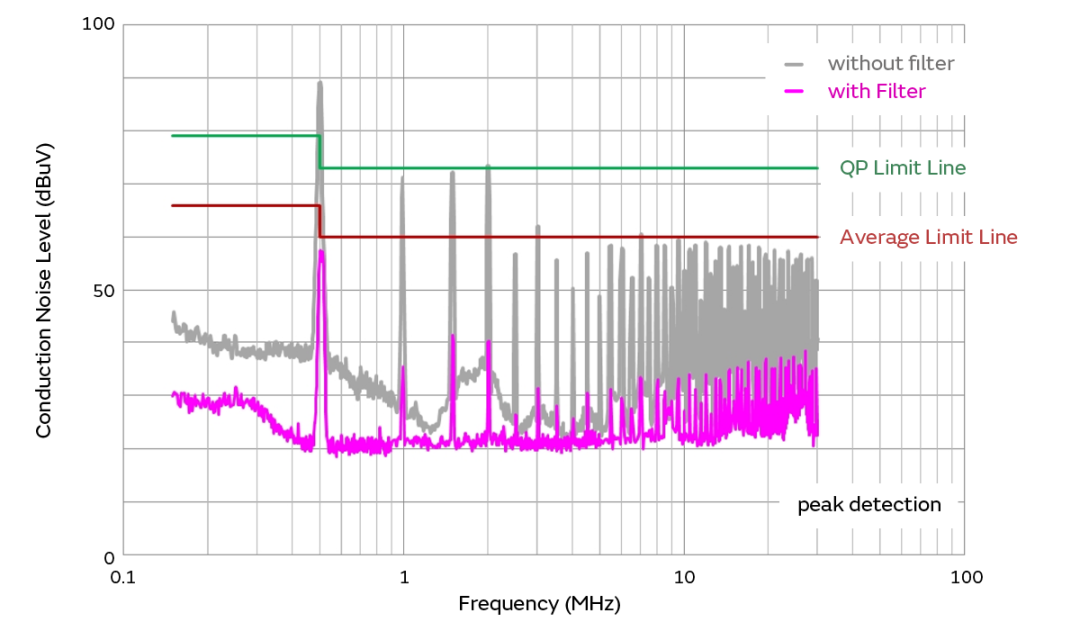

 在全部频段满足CISPR11的噪声允许值要求

05 总 结

DCDC转换器的开关引起的噪声有时会传导到DC线路。通过使用宽频带BNX系列，可以遏制传导噪声。

此外，BNX系列是由单个产品构成LCπ型滤波器的滤波器，有助于缩短对策时间和节省空间。

村田建议

村田BNX系列的SMD类型备有多个版本供选择：

◆ BNX022-01：额定电压(Vdc) 50

◆ BNX023-01：额定电压(Vdc) 100

◆ BNX028-01：额定电压(Vdc) 16

◆ BNX029-01：额定电压(Vdc) 6.3

这些器件应对额定电压(Vdc)范围不同，额定电流(Idc)均为20，插入损耗20dB以上(150kHz～30MHz)，可根据使用环境和噪音情况进行选择。
