快科技1月10日消息，在CES 2025展会上，NVIDIA正式发布了新一代RTX 50系列显卡，Techpowerup对RTX 5090 Founders Edition公版显卡进行了初步拆解。

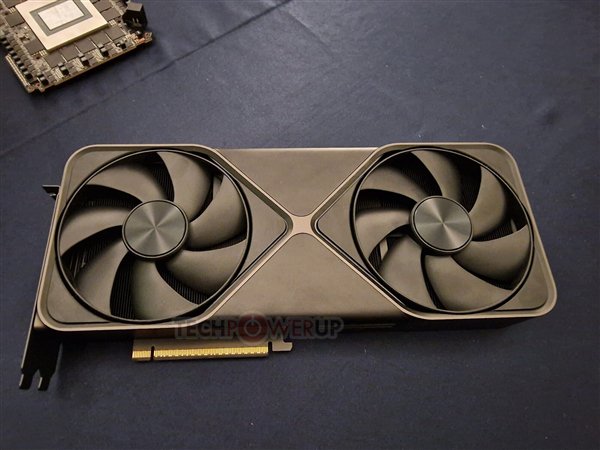

RTX 5090 FE保留了过去两代Founders Edition显卡的基本外形设计，但对双轴空气流通的概念进行了创新。
与以往的设计不同，RTX 5090 FE采用两个大风扇，均将冷空气吹过散热器并从显卡背面排出，PCB位于显卡中心，依靠一组分线PCB实现主机接口和显示输出。

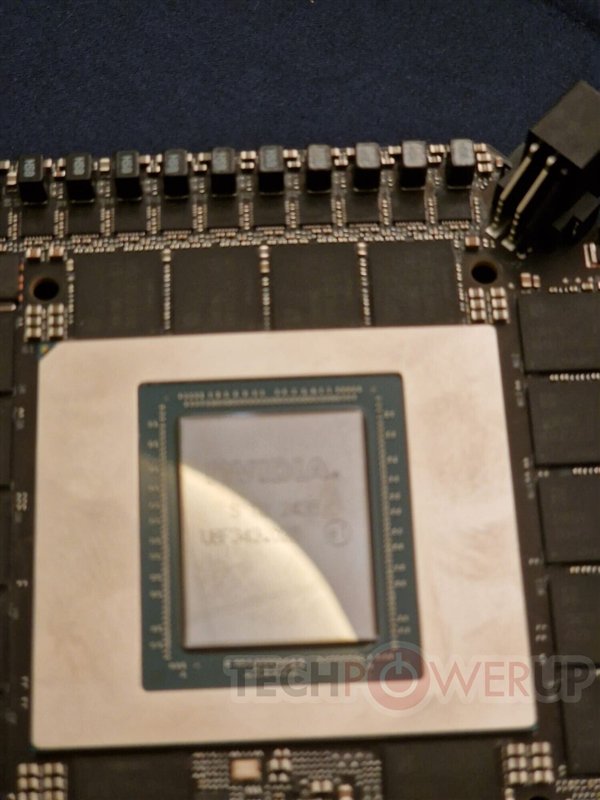

显卡的PCB上最大的组件是“GB202”GPU芯片，占据了其电路板面积的近1/3，该GPU拥有巨大的引脚数，不仅满足其电源需求，还支持512位GDDR7内存接口。

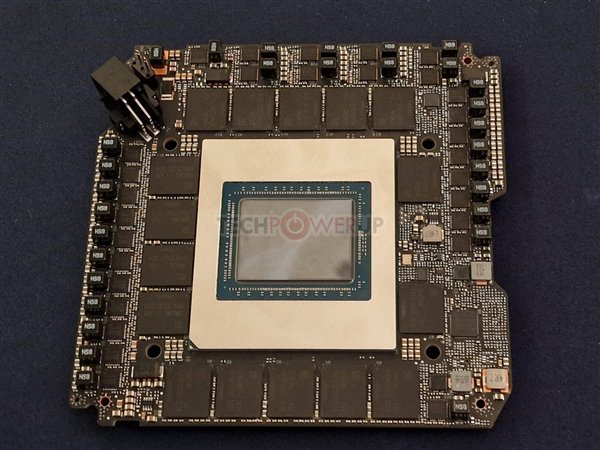

显卡的12V2x6电源输入位于PCB的一角，额定功率为600W，VRM解决方案中VGPU有19个相位，内存有8个相位，电感器和DRMOS位于PCB正面，从三面包围GPU，而电容器则位于反面。
此外，PCB的反面有连接器，通向两个分线组件，第一个连接器连接到带有PCI-Express 5.0 x16金手指的PCB，另一个连接器通向显示器I/O分线。
这两个连接都使用细带状电缆进行，并沿着冷却器的边缘布线，以避免阻碍气流。
