亚德诺（ADI）推出 ADL6346B发射放大器，工作频段覆盖 1.5GHz 至 2.7GHz，适用于低吉赫兹无线通信场景。该产品可应用于 4G、LTE、5G 的 FDD 和 TDD 宽带链路，以及宏基站、微基站、远端射频头（RRH）和大规模多输入多输出通信系统。
ADL6346B 是发射端两级差分放大器，可实现 RF 模数转换器、RF 收发器、系统级芯片与功率放大器之间的信号连接。
内部功能框图
该芯片集成阻抗匹配电路和 RF 巴伦，支持差分输入、单端输出配置，提供 100Ω 和 50Ω 两种差分输入阻抗，输出阻抗为 50Ω。

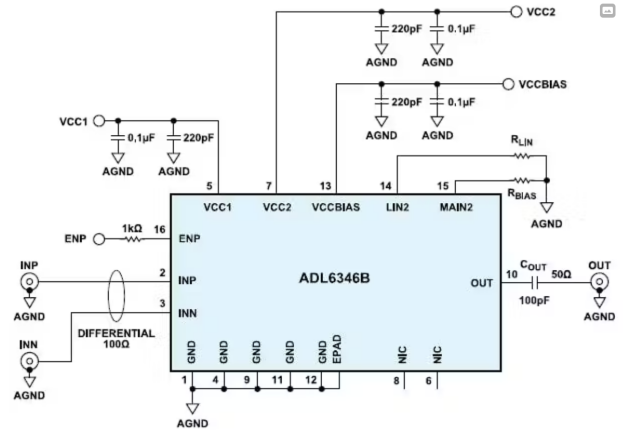

ADL6346B 典型应用原理图产品采用单 5V 电源供电，功率增益 40dB，噪声系数 4dB，输出截点 OIP1 为 26dBm、OIP2 为 50dBm、OIP3 为 40dBm。用户可通过外部电阻调节芯片的直流工作电流和线性化电流，灵活平衡性能与功耗。
ADI 同步推出 ADL6346-EVALZB 评估套件，用于测试该放大器的各项功能与性能。测试搭建仅需信号发生器、频谱分析仪和电源，网络分析仪为可选设备。

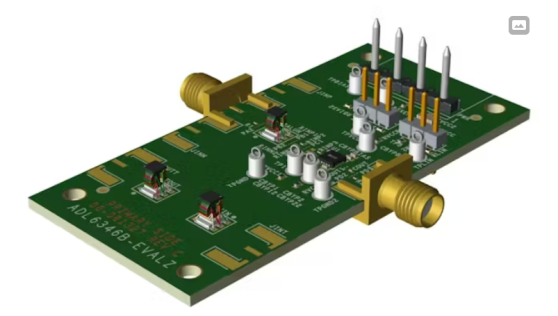

ADL6346-EVALZB 评估板实物图

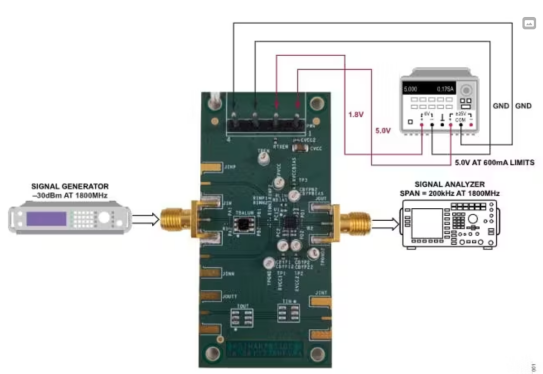

ADL6346B 测试搭建示意图ADL6346B 采用 16 引脚 3×3mm LFCSP 封装，基于先进的硅锗（SiGe）双极互补金属氧化物半导体（BiCMOS）工艺制造。
