从 12V 配电转向 48V 配电，能够解决大功率应用中的效率、热管理与系统架构难题。本文探讨从 12V供电系统升级至 48V 的工程设计要点，重点分析能量损耗、服务器背板改造以及区域架构落地等关键内容。
问：行业为何在大功率应用中放弃 12V 标准？
答：核心原因是12V 下电流传输的物理极限。
根据功率公式 P=VI，当功率需求（P）上升，在电压（V）固定偏低的情况下，电流（I）必须线性增大。这会导致配电网络中的电阻损耗随电流平方级增加，即 I2R 损耗。
在 12V 系统中，大功率负载会产生极大电流，引发严重发热与电压跌落。
而将母线电压提升至 48V（变为原来 4 倍）后，传输相同功率所需的电流可降至原来的 1/4。在导线电阻不变的前提下，电阻损耗能降至原来的 1/16（4×4）。
这一转变本身就是一种热管理策略，让供电不再受大电流 12V 互联带来的热限制约束。
问：48V 配电如何影响热管理与布线？
答：电流降低使线束得以优化，重量与成本同步下降。图 1 直观展示了功率损耗差异。

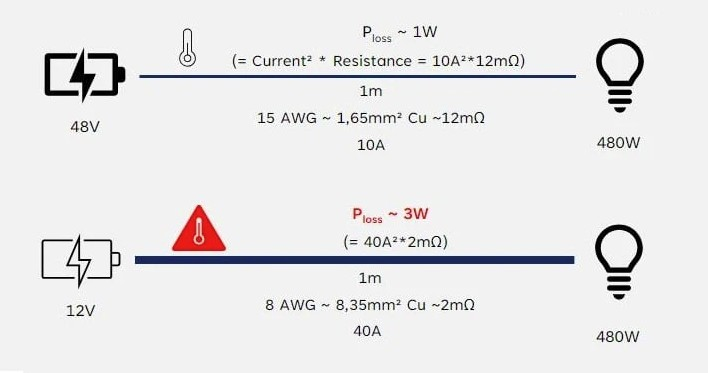

图 1. 12V 与 48V 配电系统功率损耗对比（图片来源：Allegro MicroSystems）传输 480W 功率时：
12V 系统需要 40A 电流，必须使用 8AWG 线缆，每米电阻损耗约 3W；
48V 系统仅需 10A 电流，可使用 15AWG 线缆，散热功耗降低约三分之二。
行业选定标称 48V，是在效率与安全性之间取得平衡。
48V 低于 UL、OSHA 等机构规定的60V 直流安全阈值，因此无需遵循高压系统（>60V）强制要求的电气隔离、屏蔽与认证规范。
问：数据中心转向 48V 会带来哪些架构层面的改变？
答：数据中心机柜功率密度常超过 25kW，传统 12V 背板需要大量铜排承载大电流，效率低下。而48V 机柜架构可完美适配高密度需求。

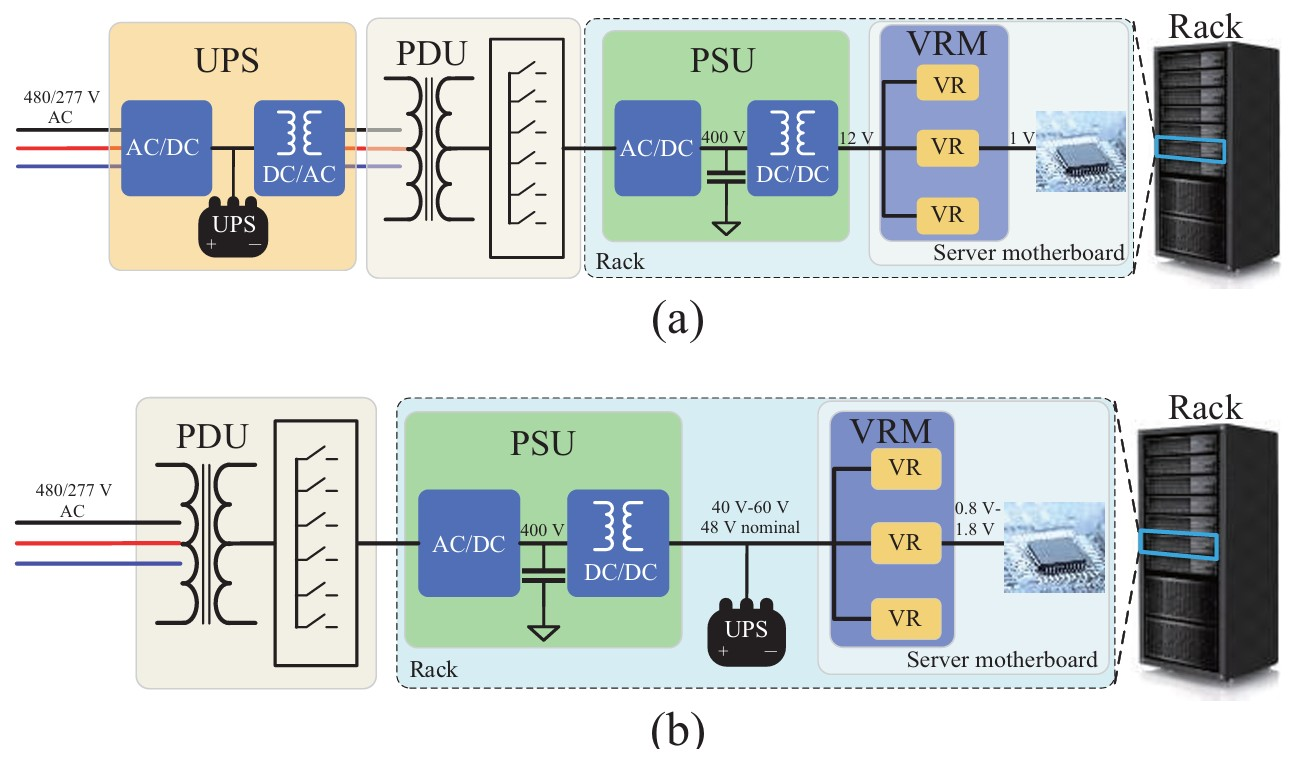

图 2. 传统 12V 与新一代 48V 数据中心供电架构对比（图片来源：IEEE）图 2 展示了拓扑结构的变化：
传统 12V 架构：机柜级母线传输大电流，热问题突出；
新一代 48V 架构：48V 直接配电至服务器刀片，减少铜排用量，显著降低线路损耗（I2R）。
问：48V 配电在现代汽车电子电气架构中扮演什么角色？
答：在汽车领域，48V 系统充当传统 12V 电子设备与高压驱动系统之间的桥梁。

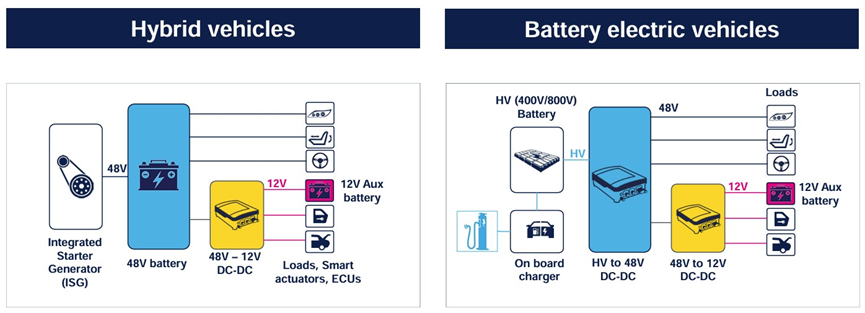

图 3. 混动与纯电动汽车中的 48V 配电方案（图片来源：意法半导体 STMicroelectronics）图 3 展示了燃油车与电动平台的集成方案：
轻混汽车（MHEV）：核心部件集成式启动发电一体机（ISG）将制动能量回收到 48V 电池，为大功率附件（空调压缩机、主动悬架、加热器）供电或辅助发动机驱动。双向 DC-DC 转换器连接 48V 与 12V 母线，兼容传统低压系统。
纯电动汽车（BEV）：48V 母线通过高压转 48V DC-DC 转换器从高压动力电池取电，将大功率辅助负载与 12V 网络分离。
问：48V 如何支撑汽车区域架构（Zonal Architecture）？
答：48V 配电天然适配区域架构，实现供电去中心化。
不再通过中央保险丝盒向全车铺设 12V 线缆，而是由一条 48V 主供电干线连接至车身各角落的区域控制模块（ZCM）。各区域内的本地电压转换方案则在效率与复杂度之间做权衡。
图 4. 混动与纯电动汽车中的 48V 配电方案（图片来源：德州仪器 Texas Instruments）分布式架构：使用多个转换器生成本地母线，可灵活选择输出电压（如 48V 转 3.3V），并优化 PCB 全域热管理；
集中式 12V 母线方案：对传统系统兼容性更好，但需要单个中央转换器承载全部 12V 负载。
大功率负载通常由区域控制模块就近供电。
例如，输出 1200W 的 ZCM 从 48V 干线取电仅需 25A，而 12V 线路则需要 100A。电流大幅降低可减轻线束重量、支持线束自动化生产，并简化整车装配。
总结
48V 系统从根本上解决了 12V 系统的痛点，大幅降低能量损耗，并支持更轻量化、高效的布线方案。
同时，48V 的普及也为汽车区域架构、数据中心高密度机柜等先进拓扑铺平了道路，实现热管理与系统复杂度的双重优化。
