胶粘剂与密封胶如何影响电动汽车连接器的可靠性与使用寿命

电动汽车（EV）连接器必须在强振动、温度循环、潮湿和高温环境下可靠工作。在连接器外壳、线缆入口和端子连接处使用的胶粘剂与密封胶，能显著提升密封性能、抗振性和机械稳定性。但这些材料也可能因热膨胀失配、化学老化和环境劣化引入长期失效模式。

本文阐述胶粘剂与密封胶如何通过防潮、减振和机械加固提升连接器可靠性，并分析在整车生命周期中导致性能下降的老化机制 —— 包括温度循环损伤、材料变硬 / 变软、湿气导致的脱粘等。最后针对高压功率连接器、低压信号连接器和 PCB 安装组件，给出不同应用场景下的设计取舍。

提升连接器可靠性的作用机制

胶粘剂与密封胶主要通过四种机制提升连接器性能：

防潮与防污染屏障

密封胶、灌封胶和包封结构形成连续屏障，阻挡水、道路盐和冷却液侵入，减少接触界面与压接端子的腐蚀。相比独立 O 形圈或压缩垫片，弹性体包封能更可靠地密封母线、配电部件周围的复杂结构。

减振与机械稳定性

弹性体与填充型灌封胶吸收冲击，限制端子、焊点和压接处的微位移，减轻持续振动下的微动磨损、焊接疲劳和导线断裂。结构型 / 半结构型胶粘剂在外壳与安装支架间分配机械载荷，降低接口处的局部应力集中。

应力消除与线缆固持

在线缆出口处使用胶珠或包封结构，可降低周期性弯曲应力，防止护线圈或后壳逐渐松动，在振动下保持密封完整性，避免潮气侵入。

耐热与耐化学保护

许多车规级胶粘剂可耐受电池包温度以及乙二醇类冷却液、润滑油。粘合式密封通常比机械压缩弹性体密封更稳定，后者在持续高温压缩下会发生应力松弛或蠕变。

图1

如图 1 所示，连接器线缆出口处的弹性体包封护套集成了应力消除与环境密封，可降低周期性弯曲应力，并在振动下保持密封完整性。

大电流母线连接也采用这种设计思路。如图 2 所示，导体周围的粘合式弹性体密封实现冷却液密封与机械固定，减少螺栓 / 焊接端子因振动产生开裂，同时保持电气绝缘。

图 2. 母线导体周围的粘合式弹性体密封件可实现冷却液密封与机械固定，在保持电气绝缘的同时减少振动引发的开裂。（图片来源：Ennovi）

长期老化与失效机制

当材料或界面特性与工作条件不匹配时，胶粘剂与密封胶性能会下降。主要有四类失效机制：

热膨胀失配与界面开裂

胶粘剂、塑料外壳、金属端子之间的热膨胀系数差异，在温度循环中产生剪切应力。反复温度波动会在材料界面形成微裂纹并逐步脱粘。裂纹形成后会形成水汽通道，加剧剩余粘合区域的应力集中。

材料变硬或变软

部分环氧体系在热老化后变脆；部分聚氨酯或硅胶材料在高温持续压缩下会软化或蠕变。

脆性材料会传递更多振动能量，受冲击时易断裂。

过软材料会丧失密封力，导致连接器护线圈在振动下 “泵吸”，降低防护效果。

化学降解

冷却液、油类、清洗剂会析出增塑剂或化学侵蚀聚合物网络，降低粘接力并改变弹性模量。在电池系统中，长期接触乙二醇水溶液是密封剂提前失效的常见原因。

湿气辅助脱粘

吸收的水分会降低玻璃化转变温度、溶胀聚合物、破坏界面粘接力。反复吸脱水循环会加速胶粘剂 - 基材损伤。严重时，高温高湿会产生气泡与逐层剥离。

在部分脱粘界面，微动腐蚀会带来额外可靠性风险：柔性灌封层开裂或分离后，界面仍允许微运动，同时截留湿气与氧气，加速接触面腐蚀，接触电阻上升会在灾难性失效前引发间歇性电气故障。

从系统可靠性角度看，胶粘剂与密封胶会将失效模式从明显的外壳破损，转变为更隐蔽的界面问题，如局部密封失效、内部腐蚀、接触电阻漂移。

连接器分类与设计取舍

由于电压、电流、环境暴露程度和可维修性不同，胶粘剂与密封胶方案也随连接器类型而异。三大类连接器的设计重点与失效风险各不相同：

1. 高压功率连接器与母线

• 优先考虑：爬电距离与电气间隙、冷却液密封、电弧防护、结构固持。

• 方案：弹性体包封、灌封，提供耐冷却液密封、稳定母线、保持绝缘间距。

• 特点：漏液或电弧后果严重，密封与机械固定至关重要；大铜排与剧烈温度梯度加剧热膨胀失配风险；灌封后基本不可维修，因此对胶粘剂长期可靠性要求极高。

2. 低压信号与控制连接器

• 优先考虑：稳定接触电阻、EMC、耐腐蚀性、现场可维修性。

• 方案：周边垫片、凝胶防护、轻度灌封或应力消除。

• 特点：额外密封收益中等，因为端子机械强度高且常镀金防腐；过度灌封可能增加焊点应力、增加返修难度，因此通常避免在配合界面使用永久性胶粘剂。

3. PCB 安装式连接器

• 应用于电池管理、逆变器、车载充电机等，面临高振动、温度循环，且焊点对热敏感。

• 方案：灌封 / 包封可有效减振防潮，但刚性材料会增加焊点疲劳风险。

• 选材：柔软、低模量硅胶或柔性聚氨酯更适合匹配连接器与电路板间的差异膨胀。

• 风险：灌封后返修与检测难度大幅上升，潜在缺陷可能直到现场失效才被发现。

材料选择要点

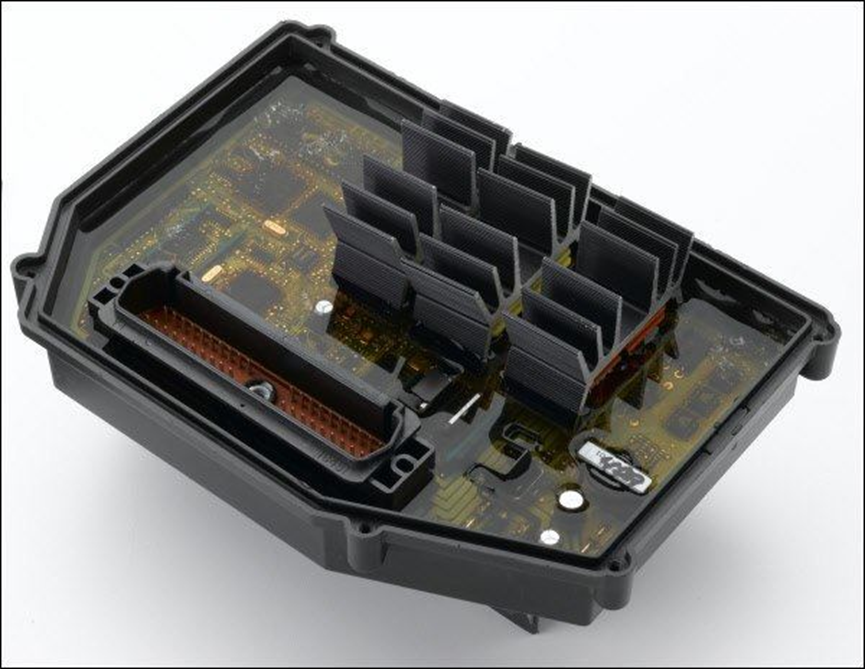

如图 3 所示，灌封胶包裹控制模块电路板上的贴片元件与连接器端子，提供减振与环境防护，同时兼容热膨胀。

图 3. 软质聚氨酯灌封胶包裹住汽车控制模块电路板上的贴片元器件与连接器端子。

（图片来源：Epic Resins）

高振动环境优先选择低～中模量、高伸长率材料，兼顾减振与热膨胀适配。增韧环氧在保持高剪切强度的同时，提升抗剥离性与耐温循性。

• 聚氨酯灌封胶：平衡强度与柔性，减振效果好，适合热失配与冲击载荷大的场景。

• 硅胶凝胶 / 弹性体：工作温度范围宽，疲劳寿命优异，适合金属与塑料间差异膨胀大的组件。

总结

胶粘剂与密封胶通过环境密封、减振、机械加固提升电动汽车连接器可靠性，减少潮气侵入、腐蚀与接触界面微动。长期性能取决于材料是否适配温度循环、化学暴露与基材膨胀。

若材料或界面无法满足工作要求，热失配开裂、材料软硬变化、湿气脱粘等老化机制会抵消初期可靠性提升。

高压功率、低压信号、PCB 安装三类连接器需采用不同策略，以匹配各自环境要求、可维修性需求与失效后果。
