严苛航空航天与国防系统中的电磁干扰（EMI）滤波

本文通过元器件选型与系统集成的分步指南，详细介绍如何在高可靠性、高密度系统中实现 EMI滤波。

在关键任务型航空航天与国防系统的设计中，后期才发现电磁干扰问题是极具破坏性的状况。一套在实验台上表现完美的系统，可能在最终合规测试中彻底失效，进而引发代价高昂的重新设计，导致预算超支与关键项目延期。若平台因突发 EMI 问题无法满足任务需求，其影响将远超工程实验室范围。

这一挑战正日益严峻，主要由两大相互矛盾的行业趋势驱动：一是现代平台内高 EMI 干扰源激增，如开关电源、高速数据线与大功率发射机；二是持续小型化趋势，为优化尺寸、重量、功耗与成本（SWaP‑C），工程师必须将敏感电子设备装入更小、结构条件更苛刻的机箱中。

传统上，EMI 抑制采用双重策略：依靠优秀的板级设计与全面屏蔽预防干扰，再通过针对性滤波处理残余噪声。然而，随着电气与物理密度不断提升，仅靠传统屏蔽往往不足以保证信号完整性。集成式滤波现已成为现代航空航天与国防设计的必要组成部分。

工程上的核心挑战，是选择并集成一种能将信号完整性与物理坚固性视为统一整体的互连方案。因此，一份针对加固系统 EMI 滤波的分步指南极具价值。

EMI 滤波器基础：功能与原理

集成式 EMI 滤波连接器采用专用低通滤波技术，而非传统屏蔽。该方案将定制同轴元件直接集成在连接器触点内，在互连点精准阻断并分流无用射频（RF）信号，防止其进出屏蔽机箱污染系统。

其核心是专用低通滤波器，充当频率选择性闸门：允许所需低频信号或直流电源通过，同时阻隔高频噪声。关键参数为截止频率，即滤波器开始衰减信号的频率。无用高频能量通过低阻抗路径接地，并以微量热量形式安全耗散。

工程师通常从两种常见低通结构中选择：

• C 型滤波器：经济型单节滤波，适用于通用场景，插入损耗斜率约为20      dB / 十倍频程。

• π 型滤波器：适用于强 EMI 环境，采用三节更强衰减结构，在两个电容之间加入电感，衰减曲线更陡峭，斜率约为60 dB / 十倍频程。

除所需衰减等级外，工程师还必须考虑系统的源阻抗与负载阻抗。滤波器与系统之间的刻意失配是最大化噪声抑制能力的关键。

一般原则：

• 电容滤波元件应面向高阻抗线路

• 电感元件应面向低阻抗线路

由于 C 型与 π 型滤波器的输入与输出均呈容性，因此在源阻抗与负载阻抗均较高的系统中效果最佳。

同轴陶瓷电容为这类滤波器提供了高频性能，相比标准板级多层片式电容（MLCC）具有显著优势。MLCC 因自身寄生电感与自谐振效应，在现代射频系统常见的 100 MHz 及以上频段表现较差。滤波连接器中的电容采用同轴结构，通过最小化元件寄生等效串联电感与电阻（ESL、ESR），专为高频性能设计。

垂直整合的电容制造工艺，可将 EMI 滤波器集成在标准连接器封装内，成为无需修改系统机械设计的直插式替代方案。对于受严格 SWaP‑C 约束的工程师而言，在不增加尺寸与重量的前提下增加可靠 EMI 保护，是一项重大设计优势。

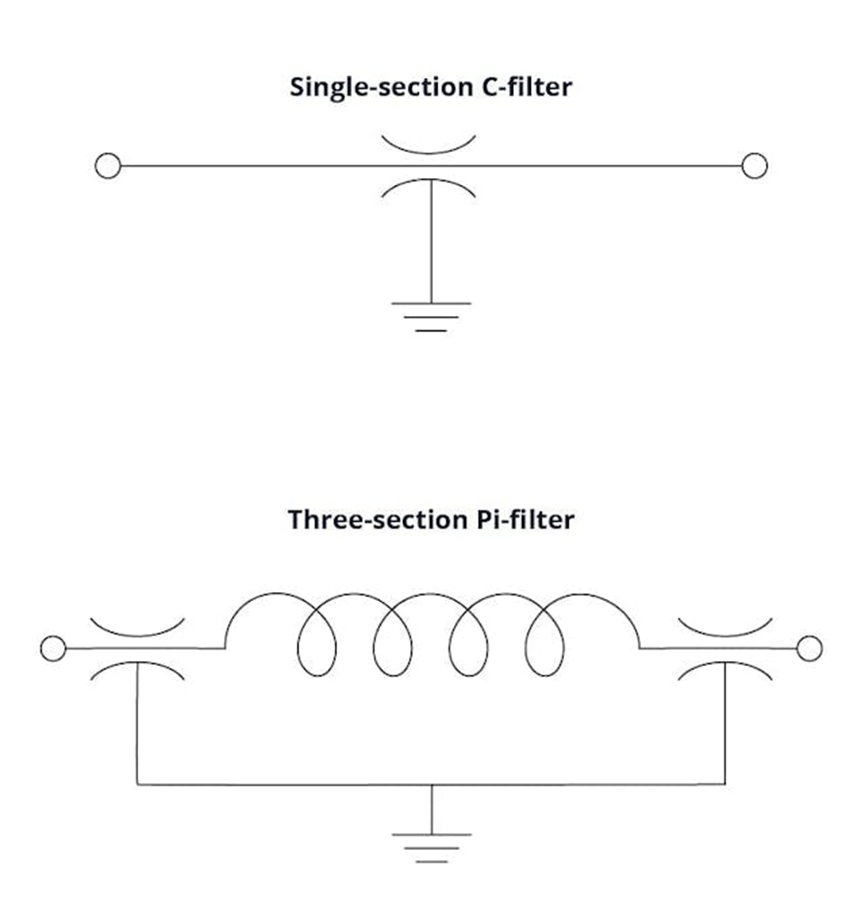

图1 常见的低通滤波器结构包括单节 C 型滤波器（提供通用滤波）和性能更强的三节 π 型滤波器，后者可在更严苛的 EMI 环境下提供更陡峭的衰减曲线。

EMI 滤波元件选型分步指南

在航空航天与国防应用中，元器件选型流程远比普通商用设计严苛。这类高可靠性连接器的选型，以严格的可靠性标准与极端环境耐受能力为依据。

符合耐用性标准（如 MIL‑STD‑202、MIL‑STD‑810）与雷电瞬态耐受标准（MIL‑STD‑461、DO‑160）通常是基本要求，为高冲击、高振动环境下的性能设定了高门槛。选型流程可分为四步。

步骤 1：定义电气与物理需求

成功的选型始于全面定义应用需求，必须同时考虑电气要求与运行环境的物理条件。

电气需求涵盖基本电压、电流额定值，以及特定瞬态耐受能力；物理需求同样重要，包括抗腐蚀、防潮密封，以及在高热负荷下可靠运行的能力。

步骤 2：全面分析 datasheet

明确完整需求后，工程师可有效分析元器件手册。严谨的分析需要查看整条衰减曲线，理解滤波器在宽频范围内的表现，而非仅关注单一插入损耗值。必须将滤波指标与电压、电流额定值一同评估，才能准确预测实际电气应力下的性能。

步骤 3：考虑安装位置与耐用性

下一步是平衡物理坚固性与元器件尺寸。元器件在系统内的物理位置决定了所需的加固等级：安装在受保护、温和内部环境的连接器，与暴露在机身或设备外部运行环境的连接器，耐用性要求差异巨大。

步骤 4：选择最优外形

位置分析直接决定外形选择：

• 紧凑型滤波板：适用于温和内部环境的高密度滤波

• 加固型 D‑Sub 连接器：覆盖大量高要求应用

• 高端圆形连接器：适用于最极端环境，具备坚固机械外壳与密封接口，可承受严苛冲击、振动与腐蚀暴露

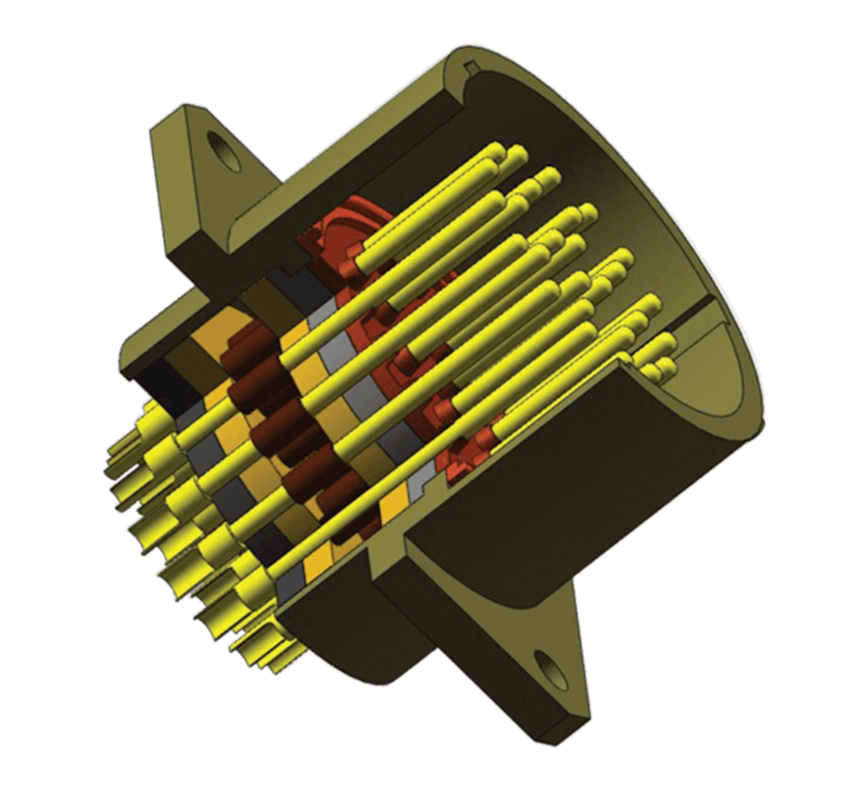

图2 圆形连接器的剖视图展示了由坚固机械外壳保护的高密度滤波引脚阵列，可在极端环境下同时提供EMI 抑制与物理耐用性。

EMI 滤波连接器集成最佳实践

选择合适的滤波连接器只是方案的一部分，其实际性能取决于在系统中的物理集成方式。即使是最先进的滤波器，也会因不良实施而失效。

机械设计选择（尤其是安装位置与接地）直接影响连接器的 EMI 抑制能力，其重要性与电气指标相当。

优先安装在 I/O 面板

高效滤波连接器必须直接安装在屏蔽机箱的 I/O 面板处。这种布局相比板级滤波具有明显架构优势。

若滤波器安装在机箱内部的 PCB 上，噪声信号会从 I/O 面板沿线缆传输到电路板，线缆本身会成为天线，在信号到达滤波器前就在机箱内部辐射高频噪声。

这组对比图清晰展示了连接器安装位置的重要性。安装在 I/O 面板上的滤波连接器（左图） 可以保护内部系统；而板级滤波器（右图） 会让噪声在被滤波之前，就在机箱内部向外辐射。

建立低阻抗接地通路

接地通路是机械与电气的接口。滤波器的功能是将无用高频能量导入系统地，只能通过与屏蔽机箱干净、直接的连接实现。

常见且看似微小的错误会严重降低甚至完全抵消滤波器性能：

• 将连接器安装在未去除绝缘层的喷漆或阳极氧化表面

• 在连接器与机箱壁之间使用非导电垫片

可靠的低阻抗接地通路依赖机械设计与装配中的合理选择，包括：

• 选用导电表面处理

• 仔细的表面预处理（喷漆前遮蔽连接器安装区、完工后去除绝缘层）

• 使用导电弹性体垫片保持连续屏蔽

• 紧固件（螺钉、锁紧垫圈）必须形成牢固的金属‑金属连接，在振动下不松动

这些机械细节决定了接地通路在系统全生命周期内的完整性。

保持系统完全密封

滤波连接器必须被视为完整密封系统的一部分。EMI 永远沿最小阻抗路径传播，屏蔽上的任何缝隙都会为噪声提供完全绕过滤波器的机会。细小的未密封接缝或电缆穿孔，都可能成为缝隙天线，将外部噪声直接导入机箱，危及敏感电子设备。

主动 EMI 策略需要全局视角，整体屏蔽环境的完整性必须与滤波连接器的完整性相匹配。

早期集成 EMI 滤波，提升系统级性能

如今的 EMI 挑战与系统的机械、热应力密不可分，形成无法孤立解决或事后补救的复杂问题。将滤波作为后期修复手段的被动方式，往往导致项目延期与高昂重设计成本。现代航空航天与国防设计环境需要流程上的根本转变：从后期解决问题转向前期主动介入。

转向这一模式，需要在设计周期初期就考虑滤波与屏蔽需求。当 EMI 抑制与机械、热约束一同被视为核心需求时，工程团队可在系统布局、元器件摆放、整体互连策略等方面做出更合理的决策，主动规划可避免后续繁琐且昂贵的修复。

行业持续小型化与高频化的趋势，进一步强化了这种方法的必要性。随着设计余量缩小、系统电子密度提升，后期修复的空间越来越有限。

上一代技术中可通过简单屏蔽解决的问题，如今可能需要完整的板级重新设计。早期介入是降低此类风险的最有效方式。

与经验丰富的元器件供应商合作，可获得开发高效航空 EMI 方案所需的深厚技术专长，以及匹配应用特定需求的丰富元器件组合。这类专长通常建立在关键元器件垂直整合能力之上，例如构成滤波器核心的定制陶瓷电容制造。

从加固 D‑Sub、圆形连接器，到 EMI 滤波板、RF 终端，丰富的产品组合让工程师能够为高风险应用实施主动设计策略。尤为重要的是，这套方案也可应对不可避免的临时发现问题：直插式滤波连接器可在无需昂贵机械重设计的前提下解决 EMI 问题。

主动、系统级的方法将互连从简单元器件提升为关键子系统，主动保护 RF 信号完整性、增强物理耐用性，并直接助力整体任务可靠性。
