硬金，硬功夫：设计经久耐用的PCB边缘连接器

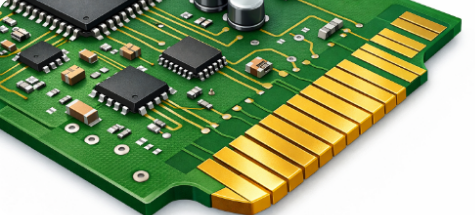

“金手指”（Gold fingers）是指印制电路板边缘裸露的、采用硬金电镀的插接式连接触点，用于插入配套插槽以建立可靠的电气接口。它们专为需要反复插拔、稳定电气性能和长使用寿命的应用而设计，广泛应用于背板、子卡和模块化系统中。在对耐用性和信号完整性要求较高的场景下，金手指仍是首选方案。

本文将介绍金手指的定义、制造工艺及其应用原因，并为工程师提供明确指导，帮助其在设计中自信地指定这一关键特性。

金手指是位于PCB边缘的镀金接触焊盘，用作插拔式连接器。与用于焊接的标准表面处理不同，金手指专为滑动接触而设计。其主要作用是在数千次插拔循环中保持低且稳定的接触电阻，同时抵抗磨损、氧化和腐蚀。

金手指通常采用硬质电解金（hard electrolytic gold），镀在一层镍阻挡层之上。镍层起到扩散阻挡作用并提供机械强度，而硬金表面则比锡或软金镀层更能抵抗摩擦和微动腐蚀（fretting corrosion）。这种结构即使在可热插拔或需频繁维护的应用中，也能长期保持电气性能稳定。

受控的边缘倒角（bevel）同样至关重要。倒角可降低插入力，防止对接连接器受损，并改善插接时的对准精度。因此，金手指PCB设计通常对倒角角度、边缘直线度和平面共面性（coplanarity）提出严格公差要求。

金手指的制造在标准PCB流程基础上增加了若干提升边缘连接器耐用性的特殊步骤。

设计阶段需明确定义金手指的长度、间距（pitch）、间隔、禁布区（keep-out zones）以及倒角几何参数——倒角角度通常在20°至45°之间。这些参数应尽早与PCB制造商沟通，以确保可制造性。

在完成铜线路制作后，会涂覆阻焊层（solder mask），但金手指区域必须完全裸露。随后，通过精密机加工对PCB边缘进行倒角处理，以实现平滑插入。接着先电镀3至7微米厚的镍层，再在其上电镀0.5至1.0微米或更厚的硬金层，具体厚度取决于预期插拔次数和可靠性要求。这种硬金镀层与ENIG（化学镍浸金）有本质区别——它专为耐磨性而非可焊性而设计。

质量控制环节包括：

• 使用X射线荧光（XRF）测量镀层厚度

• 目视检查是否存在孔隙或结瘤（nodules）

• 验证倒角几何精度

• 清洁度检测

接触表面的污染会增加接触电阻，损害长期可靠性。

相比锡镀层触点或独立的板对板连接器，金手指提供更优异的耐磨性和更稳定的电气性能。它们支持高插拔次数，降低间歇性故障风险，并省去了在板边额外安装连接器硬件的需要。

从信号完整性角度看，镍上硬金提供了光滑且一致的接触界面。若再配合通往边缘连接器的受控阻抗布线，可有效减少高速接口中的信号反射和插入损耗。

尽管硬金电镀会提高初始制造成本，但在模块化和可维护系统中，它往往能通过减少维护、连接器更换和现场故障，显著降低全生命周期成本。

金手指PCB通常依据以下IPC标准进行规范和验收：

• IPC-6012：刚性印制板的资格认证与性能规范

• IPC-A-600：印制板的可接受性标准

• IPC-2221：印制板设计通用标准

这些标准对镀层质量、外观验收和机械完整性提出了明确要求，而许多具体应用还会额外规定金层厚度和插拔耐久性等定制化指标。

Q：PCB上的硬金与ENIG有何区别？

A：硬金是通过电镀方式在镍层上沉积的，专为滑动或反复插拔的接触场景（如金手指）设计，具有优异的耐磨性。而ENIG（化学镍浸金）主要用于焊接，不具备机械耐磨能力，若用于边缘连接器会迅速劣化。

Q：PCB金手指的金层应该多厚？

A：金层厚度通常为0.5至1.0微米或更高，具体取决于所需的插拔次数和可靠性要求。高插拔次数的应用通常指定更厚的硬金镀层，设计阶段应与制造商确认。

Q：为什么金手指需要倒角？

A：倒角可降低插入力，改善插接对准，并减少PCB与连接器双方的磨损。合理的倒角控制有助于保护金镀层不被刮伤，并确保产品在整个寿命周期内保持稳定的电气接触。
