Renesas RA6W1：高度集成、超低功耗的双频 Wi-Fi 6 Arm Cortex-M33 MCU

一、产品介绍

RA6W1 是一款高度集成、超低功耗的 Wi-Fi MCU，集成了 Arm® Cortex®-M33 系统处理器、支持双频段的 802.11a/b/g/n/ax Wi-Fi 子系统、片上存储器、灵活的外设接口以及先进的电源管理功能。 这为需要 Wi-Fi 网络连接的复杂低功耗 IoT 应用提供了一套独立的单芯片解决方案。 通过动态关闭未使用的 MCU 模块，RA6W1 实现了超低功耗运行，使其在未进行数据收发时能够将功耗降至近乎零的水平 如此低功耗的运行方式，可根据具体应用将电池续航时间延长至一年甚至更长。 RA6W1 面向物联网（IoT）应用而设计，非常适用于智能门锁、恒温器、各类传感器、宠物追踪器、资产追踪器、喷灌系统、联网照明、智能家居、家用电器、可视门铃、可穿戴设备以及其他 IoT 装置。

二、产品对比

三、产品特性

• Arm® Cortex®-M33：160MHz

• 704KB SRAM

• Wi-Fi 6，802.11a/b/g/n/ac/ax 2.4/5 GHz，1x1，20MHz，MCS9 115Mbps，OFDMA，TWT

• WPA/WPA2-企业版/个人版、WPA2 SI、WPA3 SAE 和 OWE

• O/QSPI Flash 控制器 (XiP)

• QSPI PSRAM 控制器

• 2x SPI, 3x UART, 2x I2C, SDIO 3.0（设备）

• 12 位 ADC，I2S，PDM，PWM

• TRNG

• 多达 28 个 GPIO

• 加密：AES、DES/3DES、CHACHA、SHA1/224/256、RSA、DH、ECC

• 封装：FCQFN：66 引脚，5.6mm × 6.4mm，0.4mm 间距，WLCSP：70 引脚，3.47mm x 4.06mm，0.424mm 间距

• 工作温度范围：-40°C 至 85°C

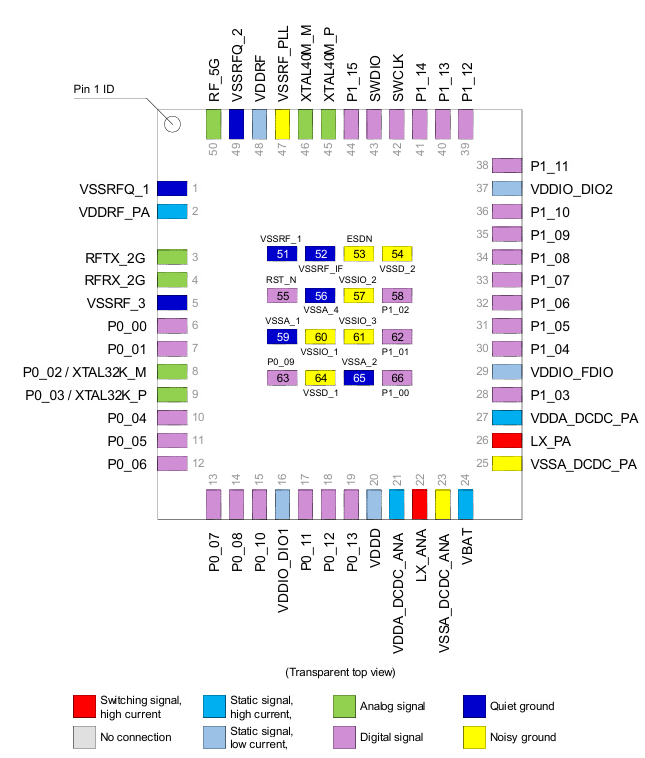

四、引脚图

附：

RA6W1数据手册https://www.renesas.cn/zh/document/dst/ra6w1-datasheet?r=25578118
