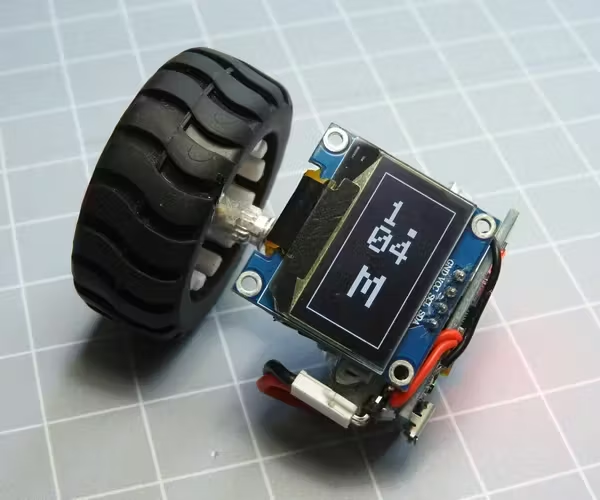

本文介绍了一种可测量任意形状表面的电子测量设备。
该设备通过滚轮与旋转编码器的组合，实现对曲线、不规则边缘、多边形等复杂路径的距离测量，突破了传统直尺或卷尺在实际应用中的限制。
无论是圆形、三角形、正方形，还是不规则轮廓，只需将设备沿着目标表面滚动，即可实时获得测量结果。
项目作者 Piyush 在电商平台上看到一种被称为 Electronic Digital Tape Measure 的电子测距产品。这类产品通过滚轮记录行进距离，使用体验直观、效率高，能够轻松测量各种复杂表面。
然而，该类成品设备价格较高（在 eBay 上约 60 美元），性价比并不理想。
在看到 Instructables 举办的 Build A Tool Contest 后，作者决定自行设计并制作一款功能完整、成本更低的替代方案。
操作简单，上手快
测量速度快，实时显示
支持单位切换
体积小巧，便于携带
成本远低于市售成品
可测量任意形状路径
界面直观，用户友好
实测精度可达约 99%

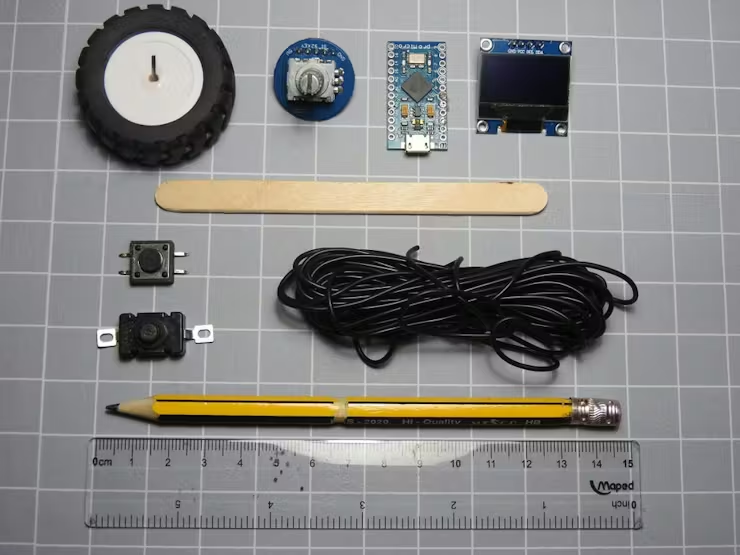

自锁按键开关 ×1
滚轮 ×1
旋转编码器 ×1
40 针单排公头（0.1"）×1
3.7V 300mAh 锂电池 ×1
Adafruit 1.3" 128×64 单色 OLED 显示屏 ×1
Arduino Pro Micro（HID）×1
跳线若干
轻触按键（SPST-NO）×1
木棍 ×1
Arduino IDE
Adafruit GFX Library
Adafruit SSD1306 Library
剪刀
电烙铁
无铅焊锡丝
热熔胶枪
剥线钳
砂纸
根据滚轮和旋转编码器的尺寸，对木棍进行切割和打磨：
使用铅笔和直尺在木棍上标记尺寸
用剪刀裁剪出大致形状
使用砂纸打磨木棍中部，使中间形成约 1 mm 的间隙
该结构用于将滚轮与旋转编码器刚性连接，确保滚轮转动时编码器同步旋转。
将木棍中部插入旋转编码器的轴槽
将整个组件横向固定在滚轮直径方向
确保滚轮转动顺畅且无明显偏摆
使用热熔胶将 3.7V 锂电池固定在旋转编码器外壳上

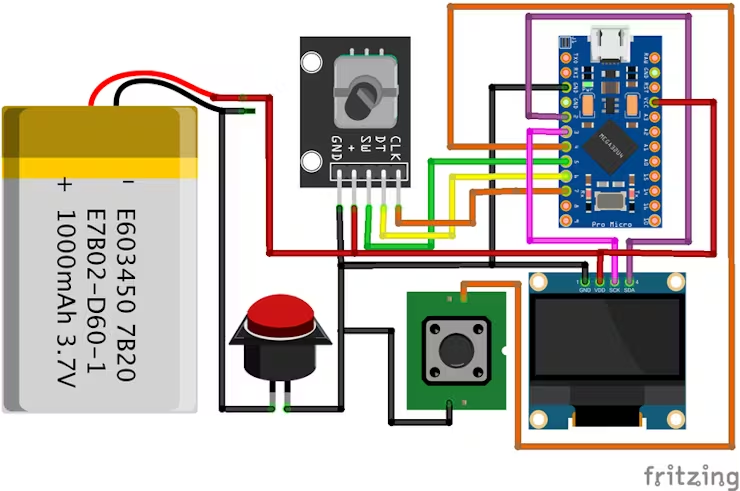

按照示意图在编码器上焊接信号线
将 4 根母头跳线焊接至 OLED 显示屏
将 OLED 显示屏固定在电池顶部
将自锁电源开关粘贴在 OLED 显示屏下方，使按压显示屏即可通电
将轻触按键安装在旋转编码器引脚附近
最后，将 Arduino Pro Micro 安装在跳线顶部，完成整体装配
电池正极 → Arduino Pro Micro VCC
电池负极 → 自锁开关 → 系统 GND
OLED VCC → Arduino VCC
所有 GND 共地
OLED I²C 通信：
SDA → Arduino 引脚 2
SCL → Arduino 引脚 3
旋转编码器：
S1 → Arduino 引脚 5
S2 → Arduino 引脚 6
Key → Arduino 引脚 7
轻触按键 → Arduino 引脚 4
⚠️ 注意：电源 GND 必须通过自锁开关，否则会导致设备无法正确断电。
这个装置的本质是一个“电子测距轮”：
滚轮贴着被测表面滚动
滚轮带动**旋转编码器（或旋转电位器式的编码器结构）**转动
编码器输出一串脉冲信号
单片机（Arduino Pro Micro）对脉冲计数
根据滚轮周长与单圈脉冲数，把脉冲数换算为距离
代码中定义了两个关键参数：
pulsePerRound = 21：滚轮转一圈产生 21 个脉冲
circumference = 15：滚轮周长设定为 15 cm（等效于滚轮直径约 4.77 cm）
因此，每一个脉冲对应的距离为：
[
Delta d = frac{circumference}{pulsePerRound} = frac{15}{21}approx 0.714285text{ cm}
]
最终距离（cm）在代码中是这样算的：
其中 abs(pulseCounter) * (circumference / pulsePerRound) 就是滚轮在“直线/连续滚动”情况下的累计距离。
旋转编码器通常提供两路相位错开的信号（常叫 A/B 相）。当你只对 A 相做中断触发，再读取 B 相的电平，就能判断方向：
A 相上升沿触发中断
在中断里读取 B 相：
B 为 HIGH：认为正向，计数 pulseCounter++
B 为 LOW：认为反向，计数 pulseCounter--
代码中对应逻辑：
这就是典型的“单边沿中断 + 读取另一相”实现方向判断的方式，优点是硬件和程序都更简单。
如果你在 loop() 里用 digitalRead()不断轮询，滚轮转得快时就可能漏掉脉冲，导致距离偏小。
这里采用：
含义是：
PotPin1（A 相）每出现一次上升沿，就立刻打断主程序去执行 rotaryPot()，把这一脉冲记下来。
因此：
主循环可以负责显示、按键逻辑、单位换算
脉冲统计交给中断去做，计数更可靠
在测量复杂形状（比如多边形、尖角）时，用户可能会：
在拐角处停一下、抬一下轮子调整方向
或轮子在拐角处打滑、短暂停转
这样会造成编码器脉冲增长不足，从而“测量缺口”。
代码里引入了一个很有意思的“拐角补偿”：
这里 corner = 周长 / π，数值上约等于 滚轮直径（因为 C = πD → D = C/π）。
然后用 cornercount 来累加补偿量：
也就是说，每次认为发生了一次“角点动作”，就额外加上一个 约等于滚轮直径的距离补偿。
同一个按键有两种操作：
短按：清零（pulseCounter=0, cornercount=0）
长按（按住超过 cornerTimeGoal=1500ms）：cornercount++
对应代码片段：
并在长按期间给 OLED 做了 “三点加载”动画，提示用户正在累计角点逻辑。
这个机制很适合 DIY 场景：不用复杂的姿态检测、也不需要额外传感器，用“人为确认角点”的方式让测量更接近真实轮廓。
这类滚轮测距的误差主要来自 4 类：
代码写死 circumference=15。如果你的真实滚轮周长不是 15 cm，会产生线性比例误差：
真实周长比 15 大 1%，测距也会整体大 1%
真实周长比 15 小 1%，测距也会整体小 1%
✅ 建议：做一次标定。比如在 100cm 标准尺上滚动一次：
显示为 98cm → 周长应放大到 15*(100/98)
显示为 102cm → 周长应缩小到 15*(100/102)
每脉冲约 0.714 cm，因此即使一切完美，也存在量化台阶：
单次最小变化 ≈ 0.714 cm
距离越短，量化误差占比越高
✅ 改进方向：提高每圈脉冲数（更高分辨率编码器），或用双边沿计数/四倍频算法提升有效分辨率。
轮子与表面摩擦不足、表面太光滑、或者压力不稳定都会导致实际滚动距离与轮子转动不一致。
✅ 建议：轮子用更高摩擦材质；测量时保持稳定压力与速度。
你的中断函数里有：
在中断中延时会显著限制最大可计数频率（滚得快就会漏脉冲），这是精度在高速度下下降的一个重要原因。
✅ 建议（如果允许改代码）：去掉中断里的 delay，用硬件消抖或软件更轻量的消抖方式（比如记录 micros 时间间隔）。
该项目以极低的硬件成本，实现了商业电子测距轮的核心功能，适合：
电子与嵌入式初学者
Arduino 实践教学
DIY 工具设计
工程测量辅助工具原型
同时，该方案也为后续升级（如蓝牙、数据记录、更高分辨率编码器）提供了良好的基础。
