新产品设计本身已具备较高难度，而安全相关元器件的强制合规要求，若设计人员未在早期设计阶段充分考量，会引发额外挑战。正因如此，小型设计公司通常会聘请法规标准合规专家，大型企业则会配备专职人员，确保产品设计、元器件选型及布局满足各类强制规范。
X/Y 电容的应用就属于这类场景。这类交流线路电容不仅是优良设计实践的要求，更是交流供电场景下的法规强制配置。
这两类用于滤除交流电源噪声的特殊电容，常被统称为安全电容。其中 X 电容用于差模 EMI 滤波，Y 电容则通过将导线干扰旁路至接地端，实现共模 EMI 滤波。
X和Y分类
首先会面临一个直观问题：为何这类电容被称为 X 电容和 Y 电容（也叫 X 类电容、Y 类电容）？经调研发现，相关说法众说纷纭且缺乏可靠依据，推测这一命名的由来或许只有电子行业史学家能准确解答。

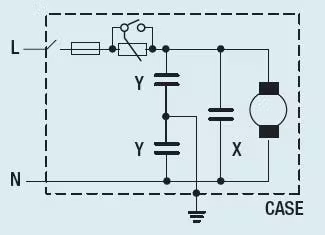

有一个趣味猜想：若在原理图中单独观察这类电容，或将线路改为斜向连接而非直角连接，发挥想象力的话，其形态大致能对应字母 X 和 Y 的轮廓（见图 1）。
1. X电容和Y电容虽然不为人知，但通常被要求使用，分别抑制差动和共模EMI噪声。
对这些电容器的需求并不新鲜，但需要它们的应用正在不断扩大。传统应用包括交流线供电的家电。然而，现在它们被需要用于在车载充电器、牵引逆变器和电池管理系统中提供EMI/RFI抑制和过滤，以及电动、混合动力和插电式混合动力车辆中的交流-直流变流器。
首个表面贴装Y1电容器
为满足这些需求，Vishay Intertechnology推出了一系列汽车级认证（AEC-Q200）、交流线认证的陶瓷盘安全电容器，这是业界首款采用表面贴装外壳的Y1级安全电容器。（Y1 是更一般的 Y 电容器规范的一个子类。）
Vishay SMDY1汽车系列设备在Y1额定电流中为500伏交流电和1500伏直流电，电容值为470至4700 pF（±20%），旨在提供在恶劣高湿度环境中实现EMI/RFI抑制和过滤，符合IEC60384-14附录I（IEC60384的严格监管要求）的IIB级湿度等级。它们也可以用于适合的X1场景。

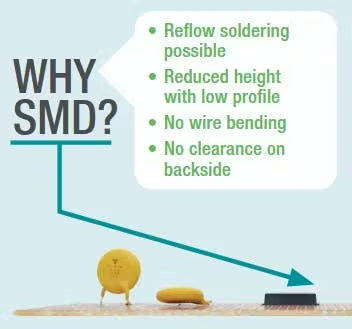

通过支持表面贴装装配和回流焊接工艺，这些SMDY1汽车系列电容相比穿孔铅元件降低了生产成本。与铅件不同，这些器件在PCB上提供了低平整的外型，便于平整外壳或背面PCB安装，且没有穿孔电容所需的间隙（见图2）。
2. 作为该类首批表面贴装的X型和Y型电容，这些单元在生产上具有明显优势。

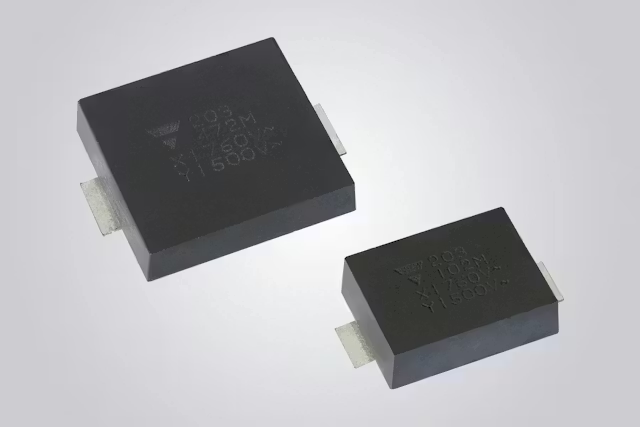

该系列电容的核心结构为镀铜陶瓷片，封装材料采用符合 UL 94 V-0 阻燃等级的环氧树脂。产品提供两种物理尺寸：8.60mm×14.80mm 的 “C 封装”（爬电距离 10mm），以及 14.60mm×19.20mm 的 “D 封装”（爬电距离 14.5mm）（见图 3）。
3. 电容器有两种尺寸，每种尺寸提供不同的最小爬行额定值。
详细参数可查阅产品手册。需谨记的是，切勿轻视这类电容的作用 —— 绝不能简单认为 “不过是个普通电容”，尤其在法规强制合规的场景下，其价值至关重要。
