我们做了一个铝电解电容高压爆炸的实验。

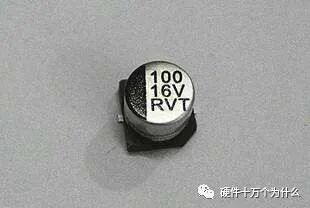

我们选择的电容是耐压16V的100μF电容。
因为表面没有防爆阀，大家对他是不是铝电解电容产生了疑虑。有的朋友怀疑他是固体铝电容。
于是，我们扒开它的金属外衣，先验明正身。确实是铝电解电容。

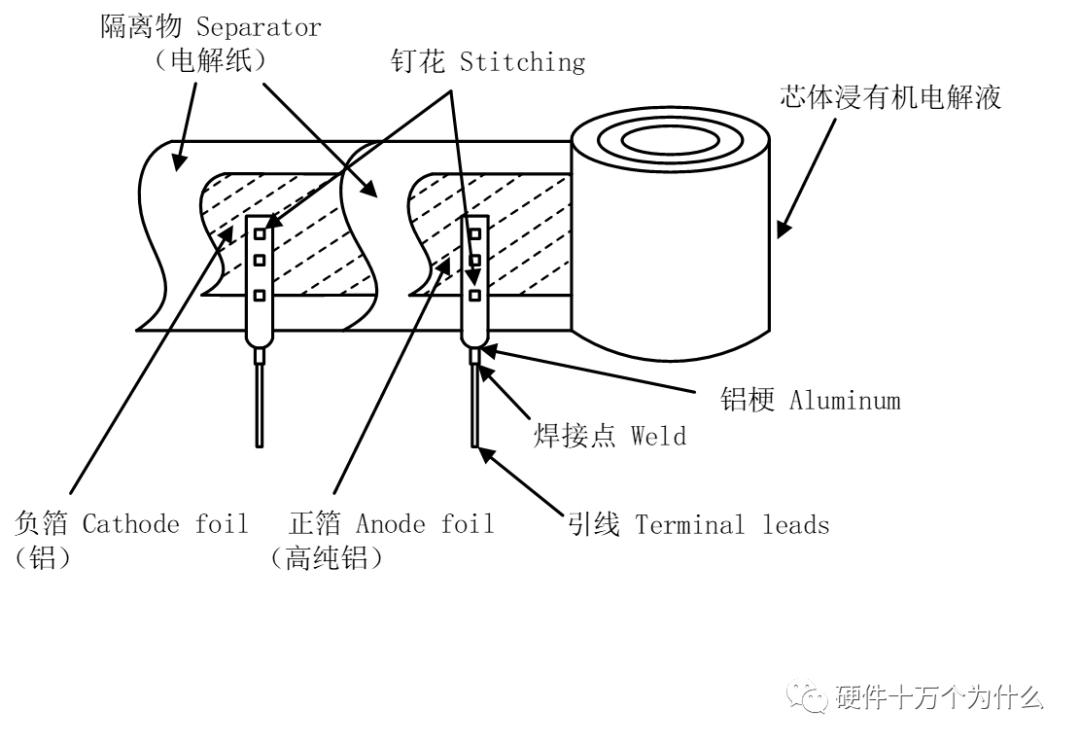

我们可以看到被电解液浸湿的电解纸。并卷绕在一起。

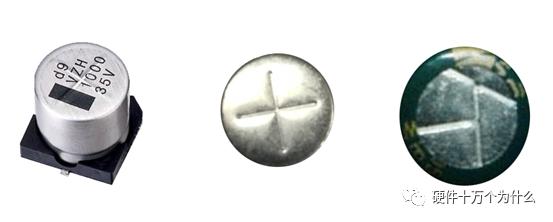

正常的话，应该是有类似下图的槽痕的。
但是我们手中的电容确表面是平整的。
那么为什么我们手上要拿来做实验的铝电解电容没有防爆阀呢？
铝电解液电容在超压、反接、老化都有可能发生爆炸，爆炸之后内部的电解液喷射而出，形成爆浆。传统铝电解液电容都有防爆槽（或者称为防爆阀），如图17.3所示，这是为了电容内部压力过大时，优先从防爆槽爆炸，让压力容易被释放。这样电容在内部稍有压力的时候就爆开，不会因为压力太大，发生更大的爆炸。但有些产品为了节约成本省去了防爆槽的工序。
特别是容量小、耐压小。爆炸起来没有什么大的风险的铝电解电容，就省去了防爆槽的工序。

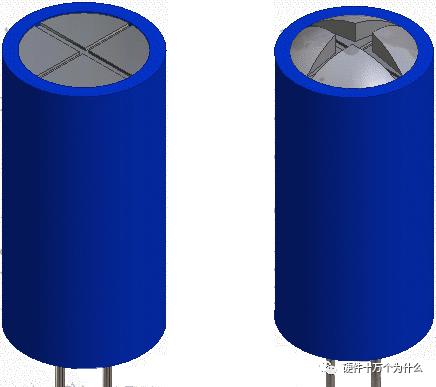

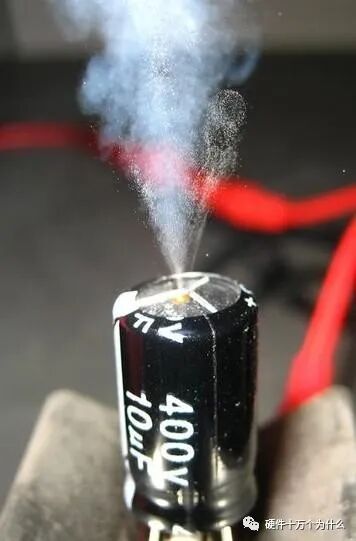

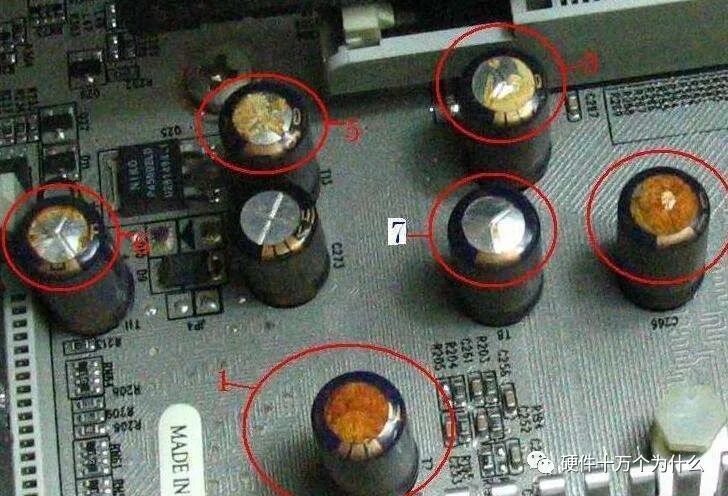

我们知道，如果有防爆槽则电容爆炸优先从防爆阀先破开。如下图所示。
我们期待的效果是：
本次试验我们选择的是没有防爆阀的铝电解电容。它的爆炸现象是怎么样的呢？

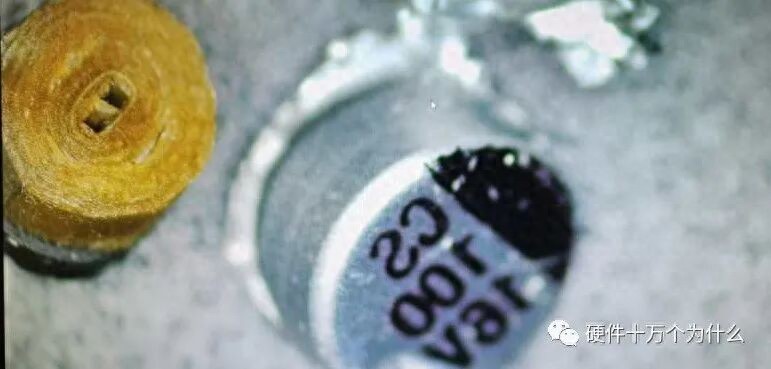

我们可以看到，没有防爆阀之后，爆炸点在应力薄弱点——封口体，也有叫：皮头。
另外大家可以注意一个细节：在电容即将爆炸之前，电流突然上升。
