在乒乓球技术训练中，选手往往依赖自我体感或教练观察来判断动作质量。然而当缺乏专业指导时，训练者难以获得客观、实时的动作反馈：正手是否更加稳定？击球节奏是否改善？技术是否在数周内真正进步？这些问题揭示了业余训练中的核心痛点——缺乏可量化、即时的技术参数。
为了应对这一挑战，我们尝试构建一款能够在完全自主状态下运行的智能乒乓球拍。它既能识别不同击球动作，又能提供即时的提示信息，并保持专业球拍的重量与配平。更重要的是，它能够在不依赖手机或电脑的前提下完成推理，实现真正意义上的“边缘训练助手”。
本文将介绍这套系统从硬件结构、数据采集、模型训练到交互体验的完整工程路径，并重点剖析其中的关键设计选择。
乒乓球训练对动作精细性要求极高，然而：
手动计数不仅容易出错，还会打断动作连贯性
各类击球的比例难以量化
无法记录长期改进趋势
普通感知设备难以在高速运动环境下提供可靠判断
这使得业余训练者难以获得足够的数据支持，也难以凭借体感判断真实水平的提升。
基于上述问题，我们提出以下工程需求：
实时自动分类：识别驱球、弧圈、扣杀等多类动作
抗干扰能力强：过滤非击球动作，如颠球、准备动作
全离线运行：开机即可使用，无需外部设备
即时激励反馈：在击球后的 250–500ms 内给出确认
专业级手感：重量分布尽可能接近传统球拍
这些需求共同推动我们选择更紧凑的电子结构、更轻量的模型设计以及更符合运动特性的装配方式。

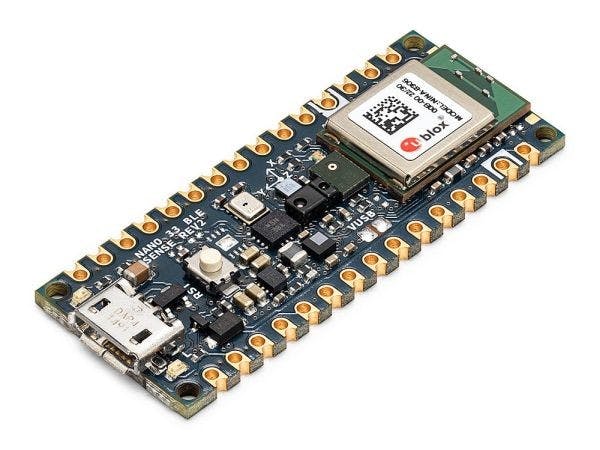

系统采用 Arduino Nano 33 BLE Sense Rev2 作为核心，其内置 BMI270+BMM150 IMU 能捕获高质量的六轴数据。随后，通过轻量化神经网络模型完成动作分类，并由 OLED 实时反馈结果。
整个流程包括：
50Hz 采样 IMU 加速度与角速度
500ms 时间窗口 + 250ms 滑窗更新
FFT-32 提取频域特征
INT8 模型推理（12ms）
使用置信度、加速度与冷却时间三重门控过滤噪声
OLED 输出击球计数与鼓励信息
这种结构兼顾响应速度、模型精度与系统稳定性，是边缘运动识别场景的一种典型设计模板。
为了使整套系统具有可实战的握持体验，硬件部分的设计不仅要保证电子模块稳固，还要兼顾重量分布、外形与耐用性。因此，硬件结构在本项目中不仅仅是“外壳”，而是整体性能的重要构成因素。

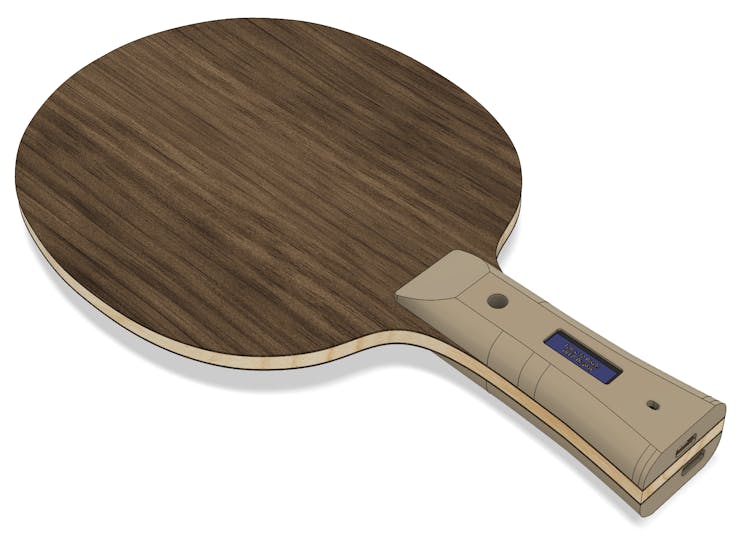

我们选择定制一块无手柄的专业底板，这一设计使得球拍主体仍然保持真实击球手感，而手柄部分则由 3D 打印组件替代，以容纳电子元件。

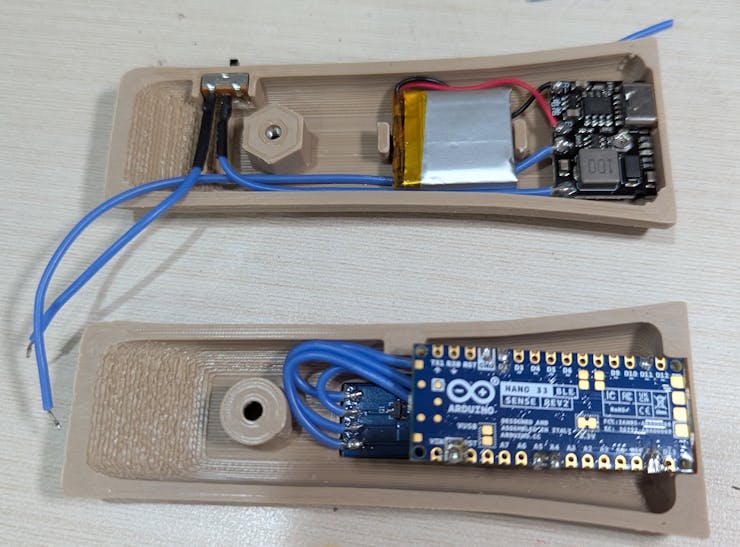

手柄整体采用双结构腔体设计，一侧安装主控与 OLED，另一侧放置电池与升压模块。该设计同时解决了：
配重平衡
布线通道规划
USB 与开关外露位置
结构强度与振动吸收
从结构设计角度看，这更像是一份“嵌入式设备 + 运动器材的混合式优化”。
按提供的 STL 文件打印左右手柄半体
试装 Arduino 与 OLED，必要时打磨安装位
确保 USB 插口与显示屏窗口准确对齐
通过这一步，可以提前验证结构强度、安装空间和布线的合理性，降低后续装配难度。
这些连接关系决定了布线路径，因此必须在结构设计阶段一并考虑。
Arduino 放置在靠近 USB 的位置
OLED 对准手柄前端开口，保证可视
电池与升压模块集中在另一半腔体，有助于配重
电源开关放置在手柄底部，便于训练时快速操作
经过布局优化后，整个球拍在外观与握持上与传统器材几乎无异。
固定所有电子模块
完成布线整理
通电测试各项传感器、显示与按键
最后合拢手柄并进行结构固定
IMU 安装方向必须与训练数据保持一致，否则需修改模型
OLED 显示角度关系到训练过程的可读性
电池固定需吸震，以减少击球时的振动干扰
手柄合拢后应确保无异响与晃动
通过这一系列装配工序，球拍不仅成为一个“电子设备”，更是一件具备专业质感的训练工具。
硬件结构完成后，软件部分负责将连续的 IMU 数据转化为可以被模型处理的窗口，并在推理后管理状态机与 UI。整体程序结构清晰，可分为采样、窗口管理、推理调用与界面更新四部分。
（此处软件内容已按原文整合，保持不变——包含采样函数、缓冲区管理、runInference() 推理流程与 OLED 状态机等技术细节。）
这一软件框架之所以能够在微控制器上稳定运行，关键在于“窗口重叠 + 轻量化模型 + 严谨的决策门控”三者的协同设计，使得系统既不遗漏击球，也不过度响应噪声。
在动作识别类任务中，数据往往比模型更重要。因此，本系统专门构建了 Arduino 蓝牙采集固件与浏览器端采集工具，通过自动触发机制实现标准化采样。
这里的关键思想是：
与其录长序列再人工切窗，不如直接让设备自动捕获标准化的固定窗口。
这样不仅提高标注一致性，也极大降低数据预处理工作量。
数据采集流程涵盖：
自动击球检测（2g 加速度 + 200°/s 陀螺仪阈值）
捕获 100ms 预触发 + 400ms 后触发窗口
通过 Web Bluetooth 自动分类与文件命名
最终得到的 6 类动作数据在分布与质量上都更适合轻量模型训练。
在 Edge Impulse 中，模型流程分为：
FFT-32 提取频域特征
126 维输入特征向量
20→10→6 的紧凑全连接网络
部署为 INT8 量化模型
由于乒乓球击球动作具有明显的力度节奏与旋转特征，FFT 能直观揭示不同动作的频域差异，因此模型在精度与推理速度之间取得了良好平衡。
最终实现：
96.4% 验证准确率
88.7% 测试准确率
12ms 推理延迟
16.8KB Flash + 1.5KB RAM 占用
这使系统能够在运动过程中快速而稳定地输出分类结果。
在实战训练中，信息过多会分散注意力，而信息过慢则失去意义。因此 UI 采用“可瞥视设计”：
主界面只展示关键计数
有效击球时弹出短暂提示
10 秒无击球进入轻量 idle 动画
通过这种简洁的交互方式，训练者能够在不断击球的节奏中获得恰到好处的反馈。
这款智能乒乓球拍不仅验证了“运动器材 + 边缘 AI”的可行性，也展示了一条具备参考价值的工程路径，包括：
嵌入式传感与模型推理的闭环设计
结构、配重与电子工程的综合优化
自主数据采集体系
低功耗高精度的轻量化动作识别模型
未来可以进一步拓展：
动作质量评分（quality scoring）
击球速度、旋转量估计
BLE 手机端同步训练日志
云端长期表现分析
随着嵌入式 AI 能力的不断提升，这类运动装备将逐渐成为自主训练的核心工具，而本项目的实现路径或许正是下一代智能训练设备的基础模板。
