深入探讨功率集成电路应用中的通用热学概念

单芯片功率集成电路的数据手册通常会规定两个电流限值：最大持续电流限值和峰值瞬态电流限值。其中，峰值瞬态电流受集成功率场效应晶体管(FET)的限制，而持续电流限值则受热性能影响。数据手册中给出的持续电流限值，是基于典型电压转换、室温条件和标准演示板工况得出的。在特定工作环境中，实施有效的热设计对于确保集成电路可靠承载所需电流至关重要。

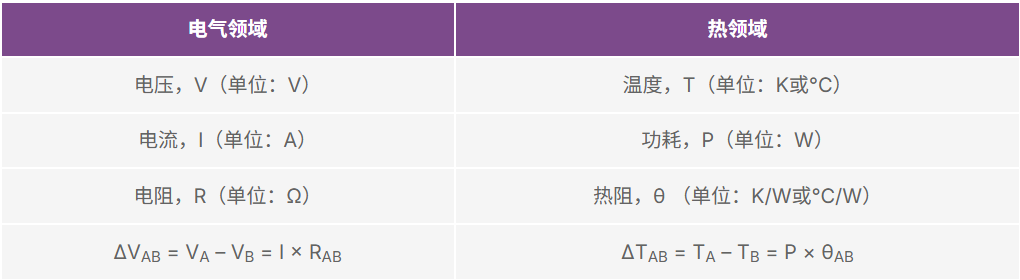

表1. 参数转换

从稳态角度来看，电气领域中电流从高电位流向低电位，倾向于选择电阻更低的路径。类似地，在热领域中，热能从高温区域向低温区域耗散，且通过热阻更低的路径会产生更大的能量耗散。

在功率集成电路应用中，通常将结（裸片）视为热源，表1中的热方程可调整如下：

其中：

• TJ是集成电路结温。

• TA 是环境温度。

• PLOSS是集成电路功率损耗。

• θJA 是结至环境热阻。

根据公式1，降低集成电路的功率损耗或热阻，均可帮助减小结至环境的温差(ΔTJA)并改善热性能。

散热模式有三种：

热传导：通过直接接触散热。

热对流：通过周围流动的流体带走热量。

热辐射：以电磁波的形式散热。

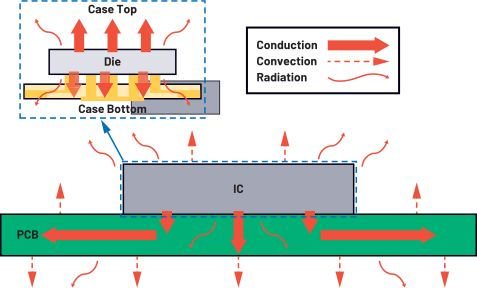

如图1所示，在集成电路(IC)应用中，热传导通常指的是在IC封装 内部通过PCB铜箔进行散热。热对流通常发生在IC或PCB表面与周 围空气之间。热辐射无处不在，因为它不需要介质。

计算不同散热方式的热阻：

热传导：

其中，L是材料长度或热传导距离(m)，k是材料的热导率[W/(m × K)]， 而A是材料的横截面积（m2)。

热对流：

其中，h是热传递系数[W/(K × m2 )]， Acool是散热面积

热辐射：

其中，ε是材料的热发射率，σ是斯特凡-玻尔兹曼常数，Asurf是 表面积(m2)，Tsurf是表面温度(K)，而Ta则是环境温度(K)。

从公式4可见，辐射模式下的热阻高度依赖于温度。随着温度升高，θradi降低，这使得在实际场景中针对性地降低θradi颇具难度。因此，后续章节将重点探讨热传导和热对流模式下的热阻。

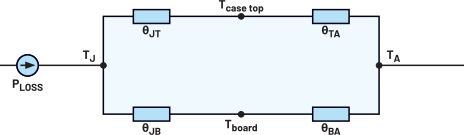

如图2所示，现引入简化的热模型，以评估系统级（板载芯片） 的热性能。

此模型将 θJA分解为四个不同的参数：

• θJT (θJCtop): 集成电路结至外壳热阻。

• θJB: 集成电路结至板热阻。

• θTA: 集成电路外壳顶部至环境热阻。

• θBA: 板至环境热阻。

这些参数之间的关系如下：

一些数据手册将θ和ψ值列为热参数，其中θ指实际热阻，ψ则表示热特性值。例如，考虑 θJT 和ψJT：

主要区别在于，公式6假设热能仅通过集成电路外壳顶部耗散，而公式7假设热能通过所有可能的路径耗散。因此，在自然散热的实际应用中，使用 ψJT而非θJT来计算结温更为准确：

需要注意的是，ψJT并非热阻，不具备物理意义；它仅仅从系统 角度表示 TJ与Tcasetop之间的数值关系。此外， ψJT无法用于构建热模型。类似的区别也适用于 θJB和ψJB。

功率集成电路内部的散热主要通过传导方式进行，如公式2所述。表2列出了集成电路封装中常用材料的热导率值，这些数据可用于评估不同封装结构的散热路径。需要注意的是，这些数值也会受到温度的影响。

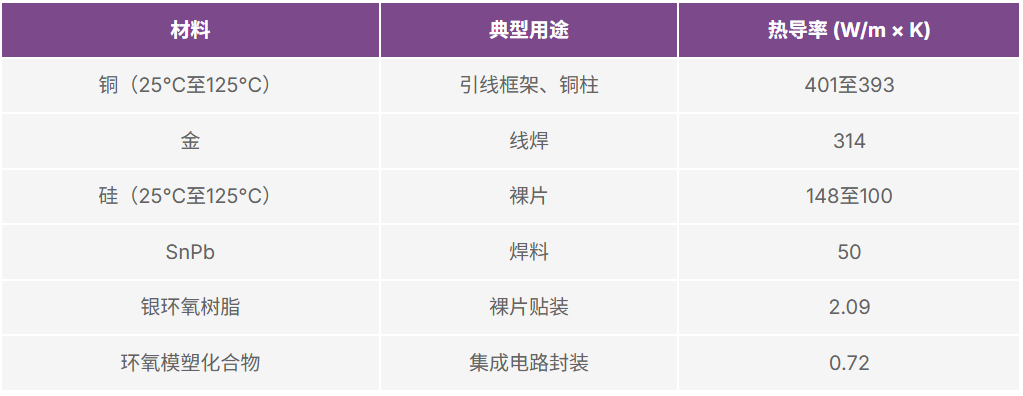

表2. 集成电路中不同材料的热导率

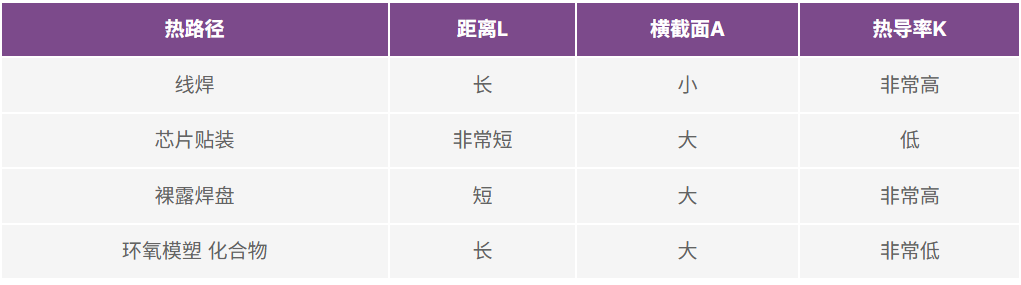

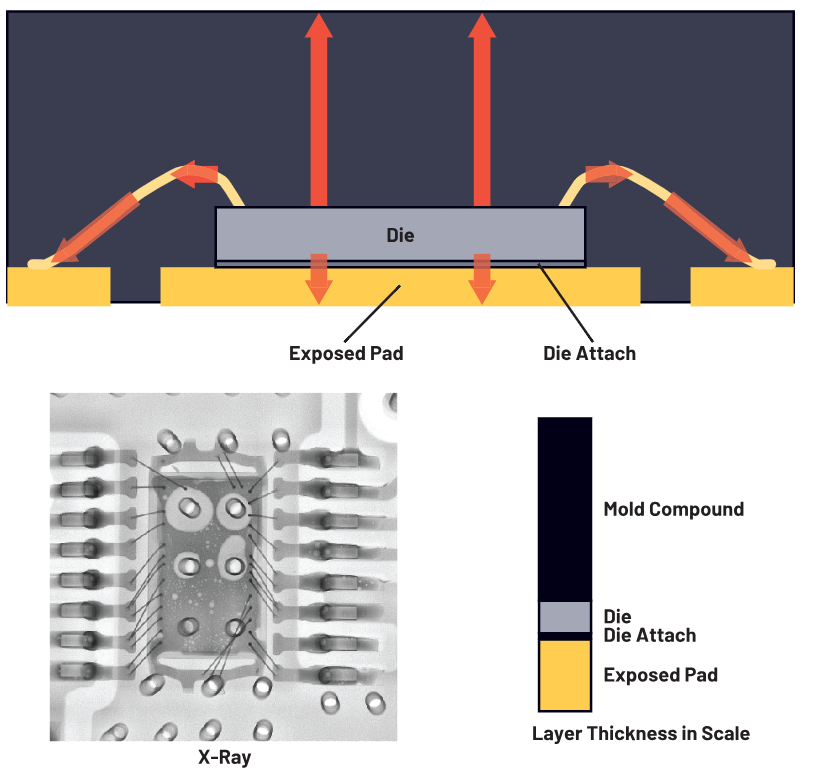

表3. MSE中的散热路径

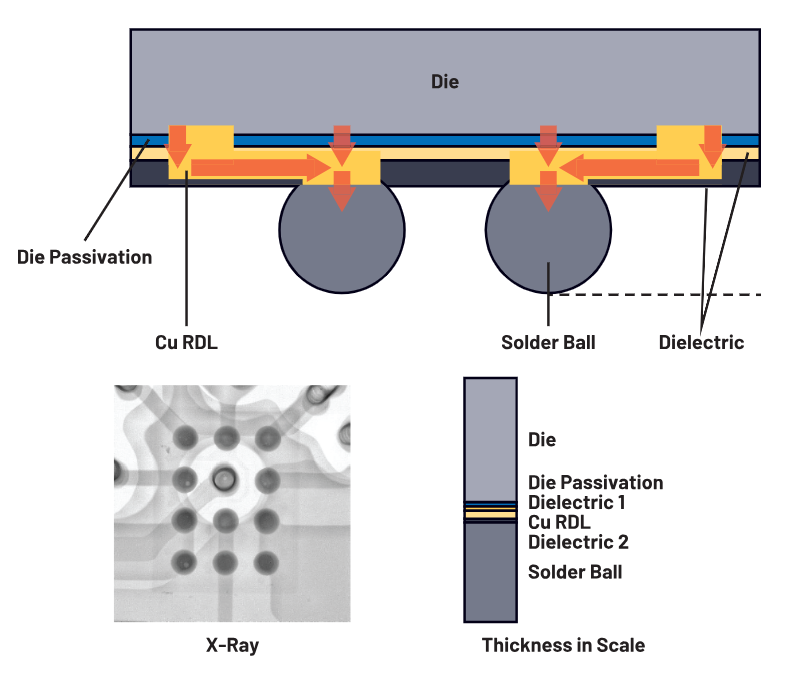

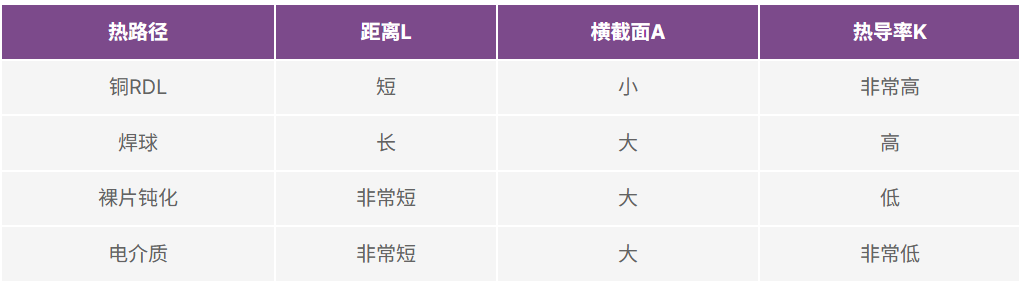

表4. WLCSP中的散热路径

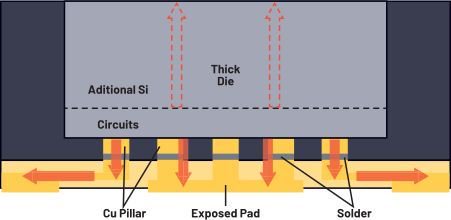

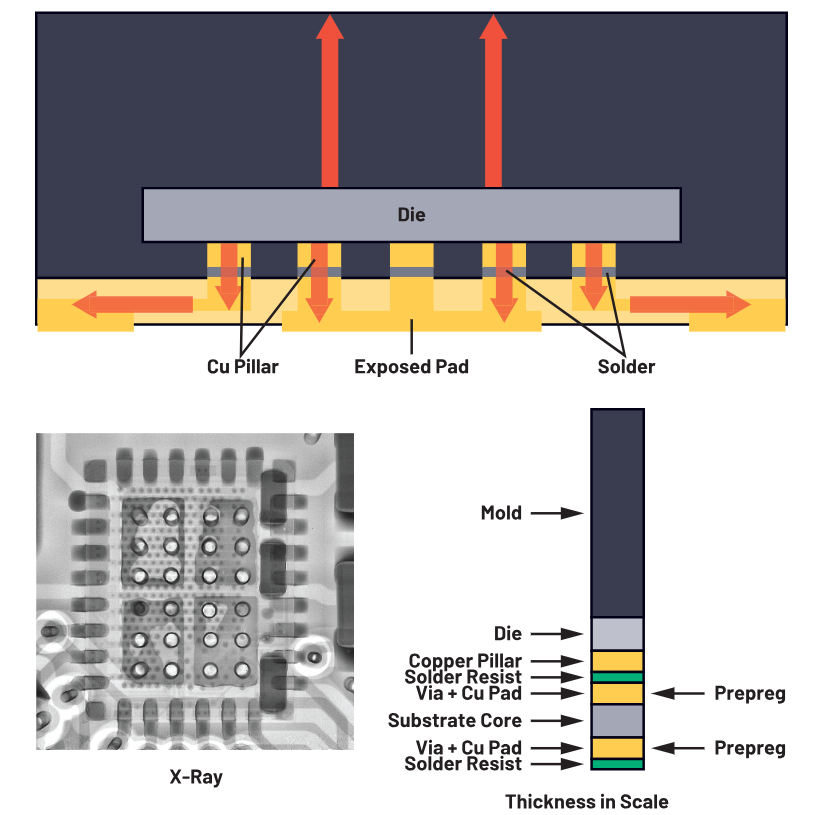

表5. LQFN中的散热路径

顶部额外的硅层降低了热源至外壳顶部的热阻(θJT)，从而增强了封装顶部的散热能力。然而，在自然散热条件下，由于其他系统级因素会影响整体热阻，裸露芯片封装并未显著提升热性能。裸露芯片封装的热优势将在第二部分中详细介绍。

示例中同时列出了JEDEC和演示板的 θJA值。JEDEC板是根据JEDEC标 准51-7构建的，用于测量热参数。通常，JEDEC板的布局未针对 散热进行优化，因此其JA值高于演示板。一般而言，JEDEC板上的θJA 反映了集成电路封装本身的热性能，而演示板上的θJA 则表示经过优化的系统设计值。

在功率集成电路(IC)封装内部，热传导是主要的散热模式。根据封装内部材料的热特性，部分内部路径的热阻可能较低。然而，实际的散热路径还会受到系统级因素的影响，例如装配方式、印刷电路板(PCB)设计、风冷散热、散热片的使用等。有关 这些系统级因素的更多细节，将在第二部分中介绍。
