常见的8种PCB标记整理汇总

今天给大家分享的是：PCB板上常见的8种PCB标记。

本文引用地址：

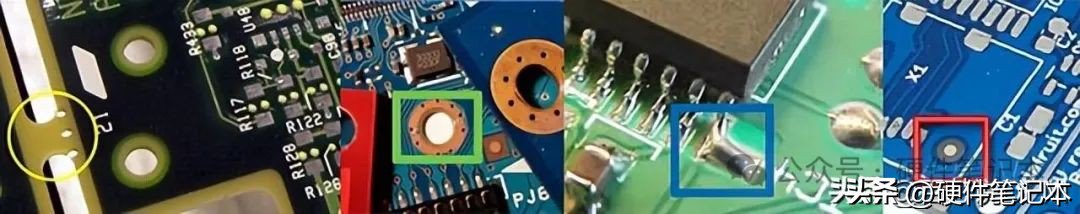

从左到右：邮票孔 - 过孔类型 - 防焊焊盘- 基准标记

从左到右：邮票孔 - 安装孔 - 防焊焊盘- 基准标记

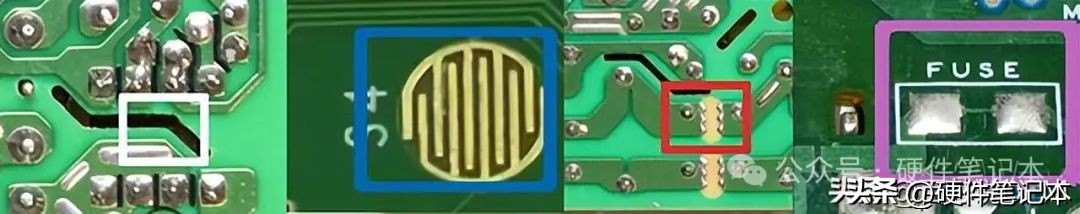

从左到右：PCB 开槽、PCB 按钮、火花间隙和保险丝走线

从左到右：PCB 开槽、PCB 按钮、火花隙和保险丝走线

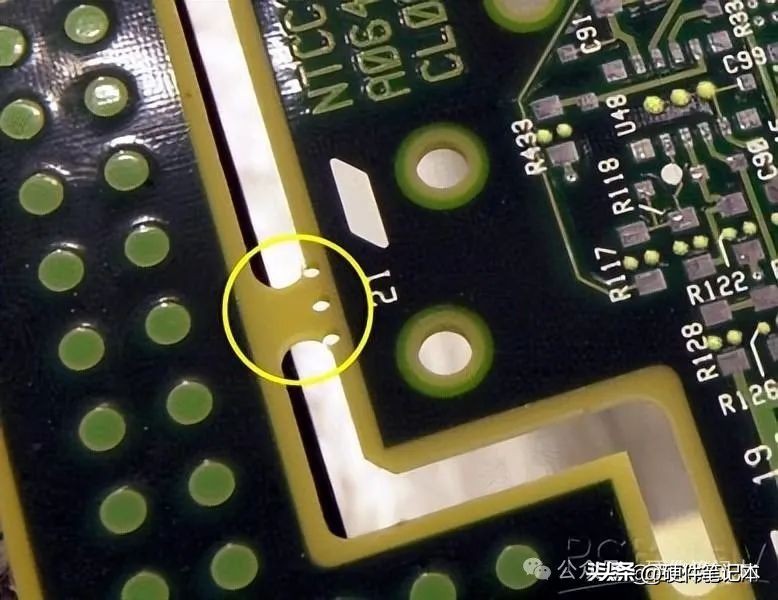

邮票孔

在进行拼板的时候，为了便于PCB板分开，在中间保留一个小的接触区域，该区域中有孔称为邮票孔。我个人觉得取名邮票孔的原因，是不是因为当PCB分开的时候像邮票一样留下那种边缘。

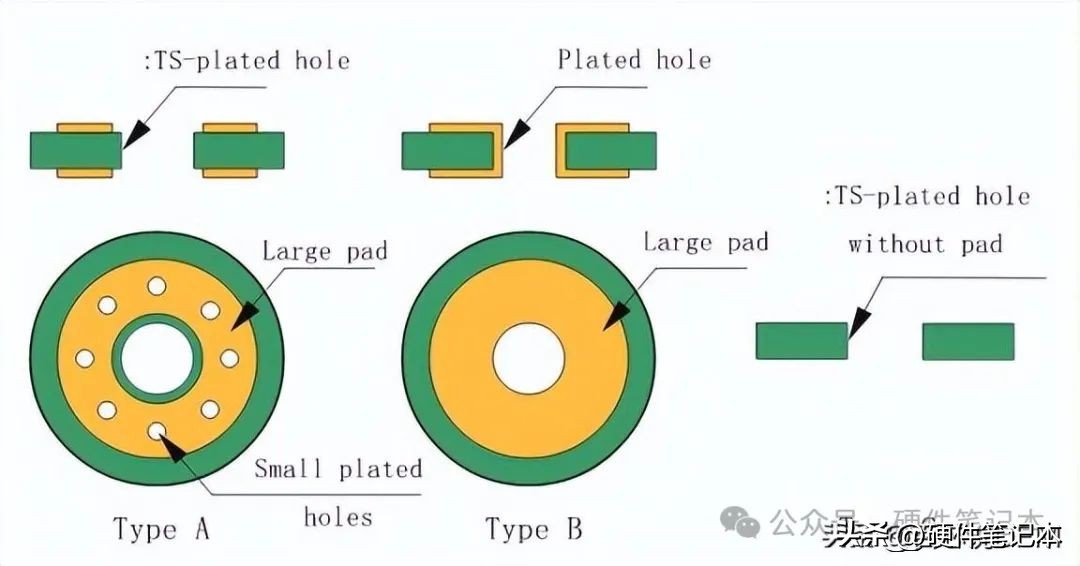

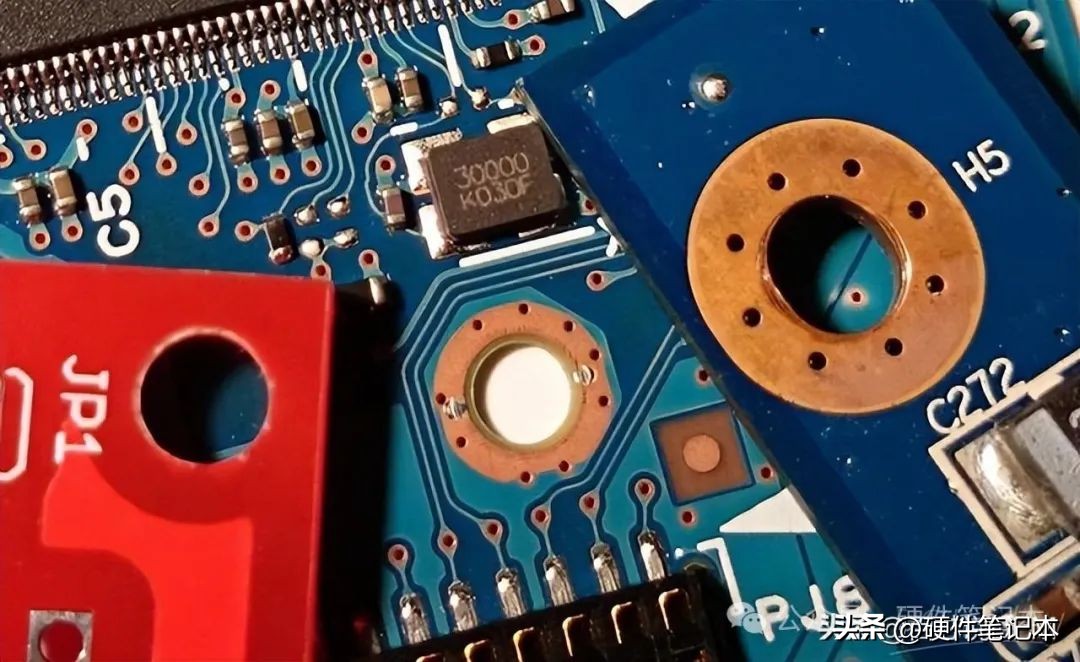

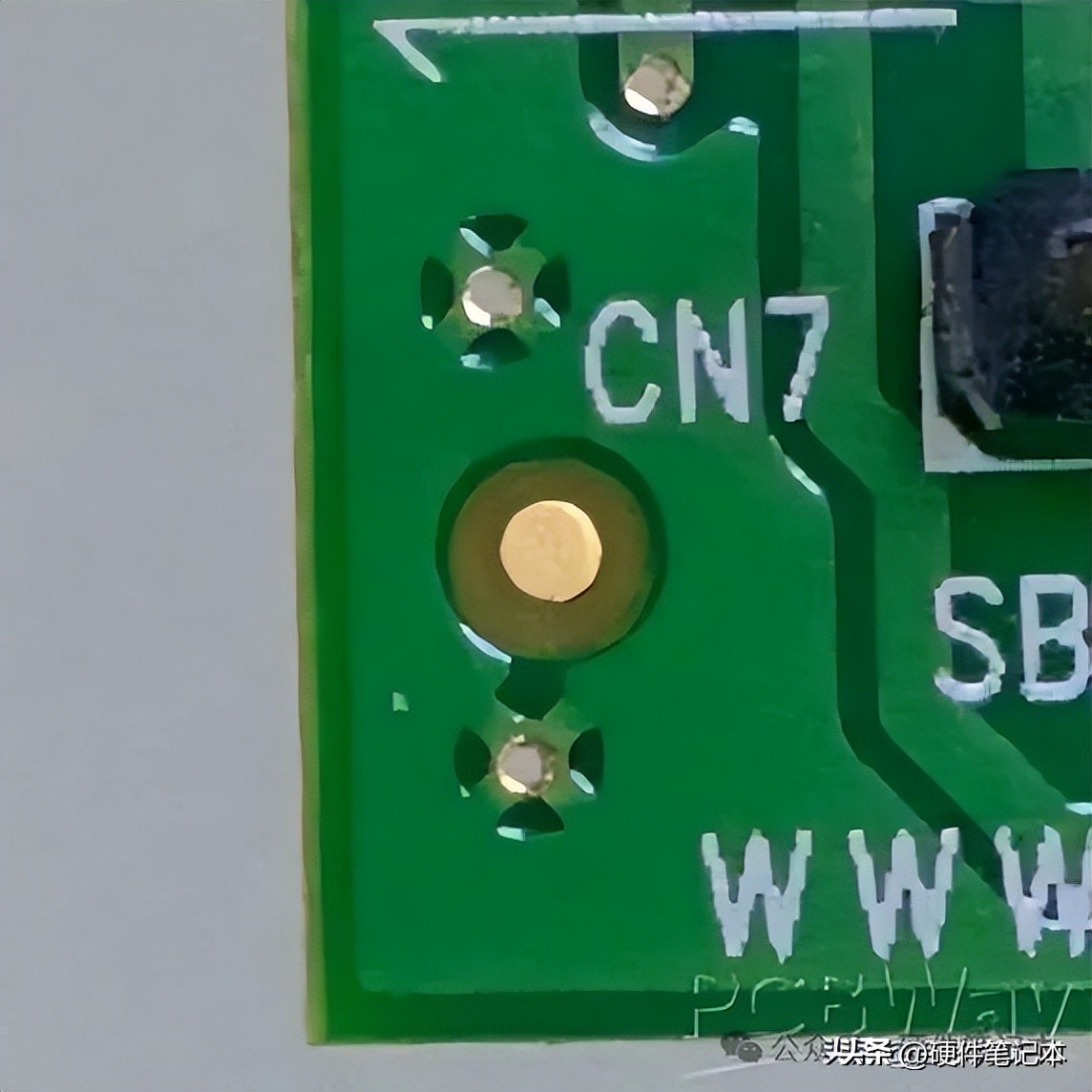

PCB过孔类型

在很多情况下，你会看到安装孔被微小的过孔包围。这里主要有2种类型的安装孔：镀层和未镀层。可能会有2个原因使用周围的过孔：

• 1、当我们想要将孔与内层连接时（如多层PCB中的GND）

• 2、未镀孔的情况，当想连接上下焊盘的时

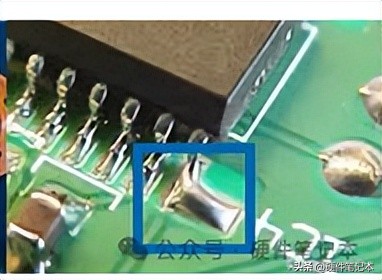

波峰焊的缺陷之一在焊接SMD的过程中容易出现焊桥，作为解决方案，人们发现在原始引脚的末端使用额外的焊盘可以解决该问题。额外焊盘的宽度是普通焊盘的2-3倍。

也被称为焊料窃取，因为吸收了多余的焊料并防止了焊桥。

防焊焊盘

基准标记

一个更大的裸圆圈内有一个裸铜圆圈。该基准标记用作拾放 (PnP) 机器的参考点。基准标记位于三个位置：

• 1、在面板中。

• 2、除了QFN,TQFP等小间距零件。

• 3、PCB边角处。

关于基准标记的更详细内容，欢迎阅读以下文章：

mark点怎么制作？9个mark点定位原则，图文+案例，带你搞定mark点

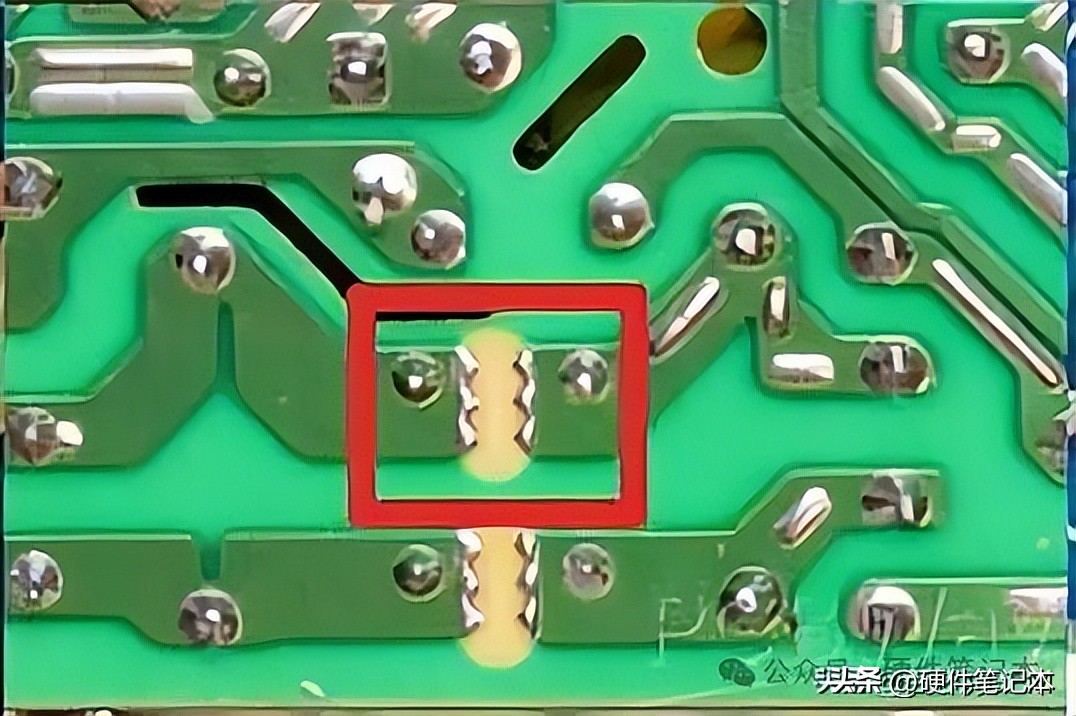

火花间隙用于 ESD、电流浪涌和过压保护。高压会使两个端子之间的空气电离，并且在损坏电路的其余部分之前会在它们之间形成火花。不建议使用这种保护方式，但总比没有好，主要缺点是性能会随时间变化。

击穿电压可通过以下公式计算：V=((3000×p×d)+1350)

其中“p”是大气压，“d”是以毫米为单位的距离。

火花间隙

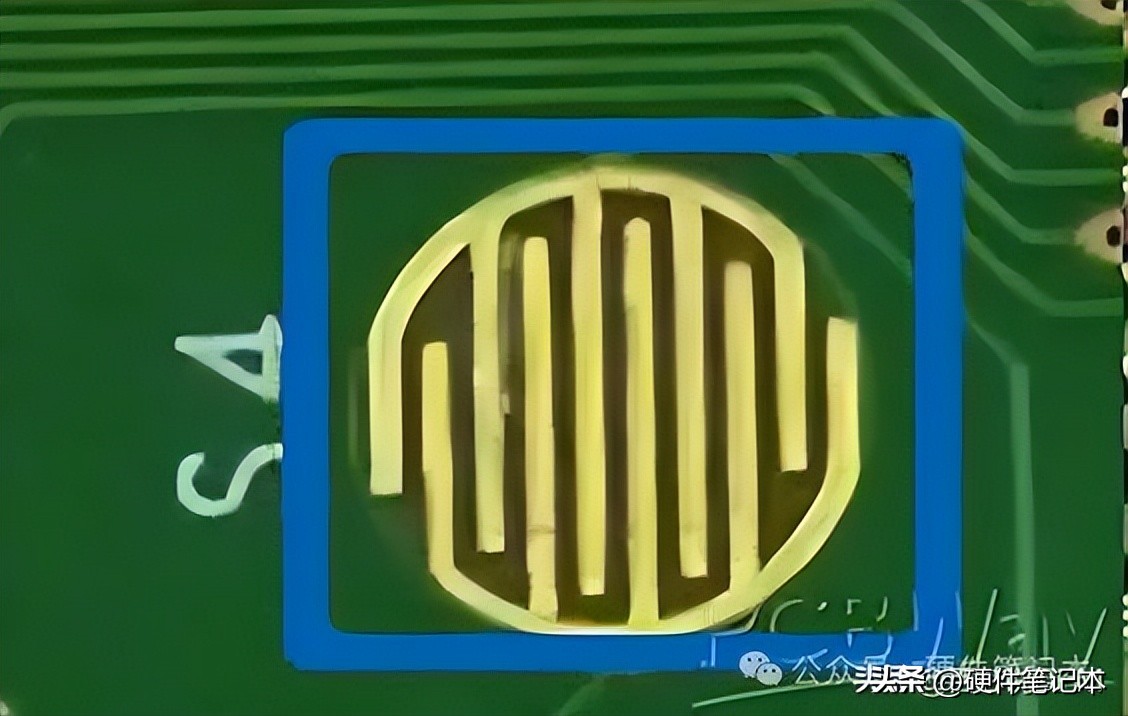

PCB导电按键

如果你拆过遥控器或计算器，你就应该看到过这个标记。导电按键由2个交错的端子（但未连接）组成。当按下键盘上的橡胶按钮时，两个端子会连接，因为橡胶按钮的底部时导电的。

PCB导电按键

类似于火花间隙，这是另一种使用 PCB 的廉价技术。保险丝走线是电源线上的缩颈走线，是一次性保险丝。相同的配置可以用作 PCB 跳线，通过简单地蚀刻颈缩迹线来移除特定连接（PCB 跳线可以在某些 Arduino UNO 板上的复位线上找到）。

保险丝走线

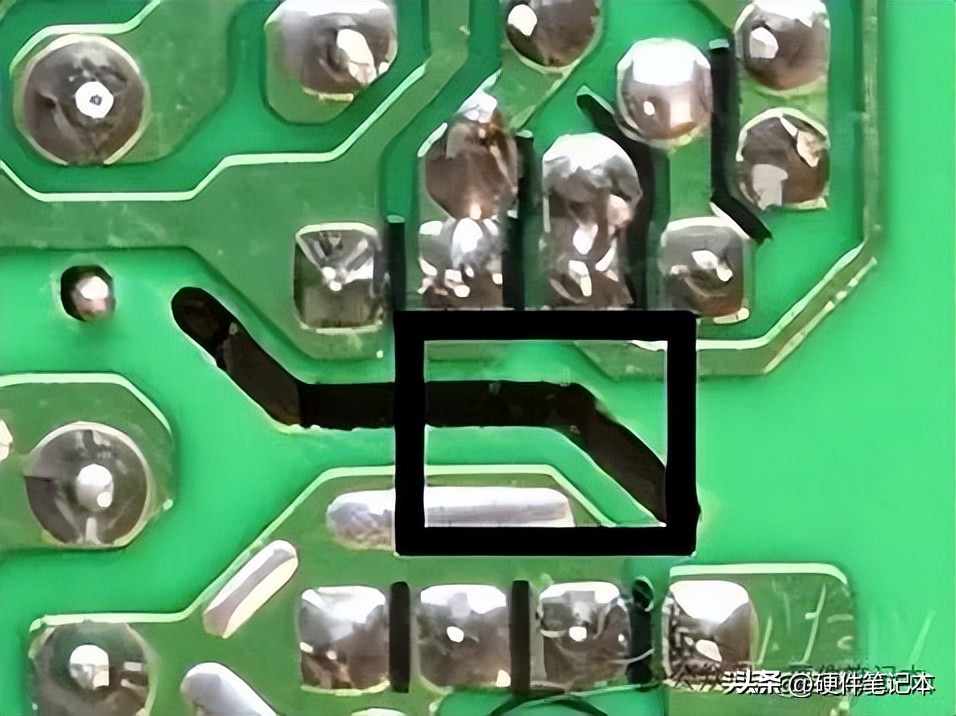

如果你查看电源等高压设备 PCB，可能会注意到某些走线之间存在气槽。

PCB 中反复出现的临时电弧会导致 PCB 碳化，从而导致短路。为此，可以在疑似区域添加布线槽，该区域仍会出现电弧，但不会碳化。

PCB 插槽

以上就是关于 PCB上常见8种标记的介绍，希望大家多多支持。如果有什么错误或者建议，欢迎在评论区留言。
