您是否正在为吸尘器项目的电机控制选型而烦恼？Microchip的吸尘器参考设计，为您提供了一站式的解决方案！这款设计能轻松驱动三相PMSM或BLDC电机，性能卓越，成本亲民。

本文引用地址：

使用Microchip方案，您可以快速评估并优化电机性能，让吸尘器动力强劲，清洁更高效。无论是家用还是商用，这款参考设计都能满足您的需求。

快来了解方案详情吧，开启您的吸尘器创新之旅！

Microchip

1. 支持无传感器磁场定向控制（FOC）算法，可安静高效运行2. 完整的解决方案，简化开发流程3. 紧凑的电路设计，方便整机安装4. 集成解决方案，器件更少，节省电路板空间并降低系统成本

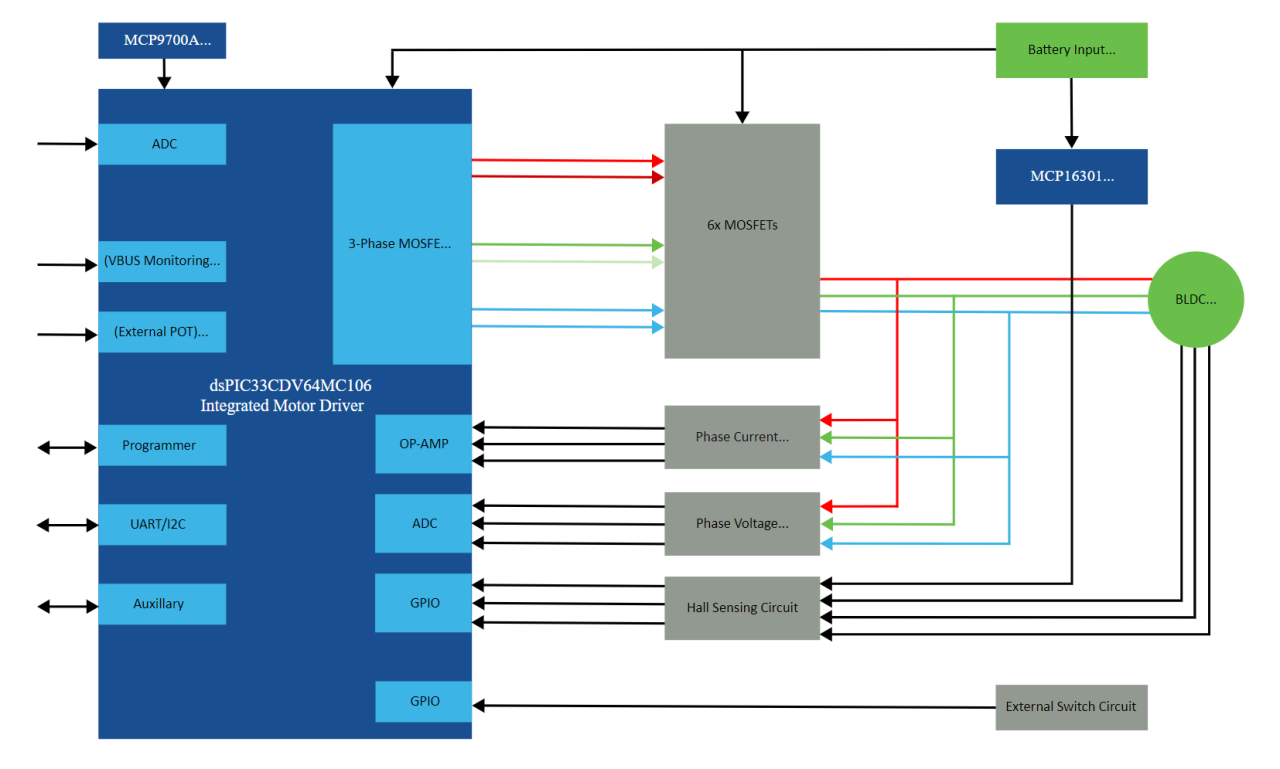

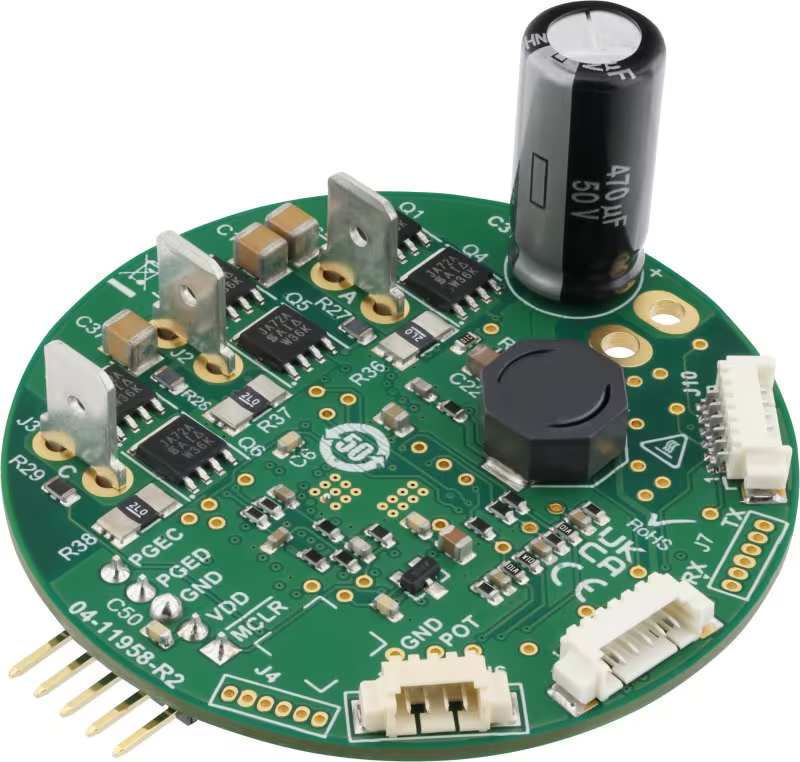

• 真空吸尘器参考设计提供了一套完整的三相电机控制解决方案，从而缩短开发时间。可选软件包括无传感器反电动势（BEMF），具有零交叉检测功能，可实现最高速度运行，以及磁场定向控制（FOC），可实现更安静的运行、最大扭矩和最高能效。• 外形紧凑，为直径55毫米的圆形，可安装在BLDC电机顶部。该设计采用集成了电机驱动的dsPIC33CDV64MC106，带有dsPIC®DSC电机控制器和三相MOSFET Driver，可节省电路板空间并减少器件数量。该参考设计规格如下：1. dsPIC®DSC集成了三相MOSFET Driver2. 支持400W输出功率（连续）：电池输入电压范围：12-28V；最大相电流：17A RMS（连续）3. PWM频率范围：8-65kHz4. 三相并励电机相电流测量5. 能够实现>100k的机械转速6. 集成保护功能：过流检测；输入欠压和过压检测；温度检测
