发光二极管主要部分也是一个PN结，但是发光二极管导通后，其压降一般都是2V左右，有的发光二极管的压降可以达到3V。一般的普通二极管压降也就0.5V左右，比如肖特基二极管。
本文引用地址：
发光二极管一般用作指示灯。比如电源指示灯，通信指示灯，比如串口收发数据时，通过发光二极管闪烁，来表示正在收发数据。

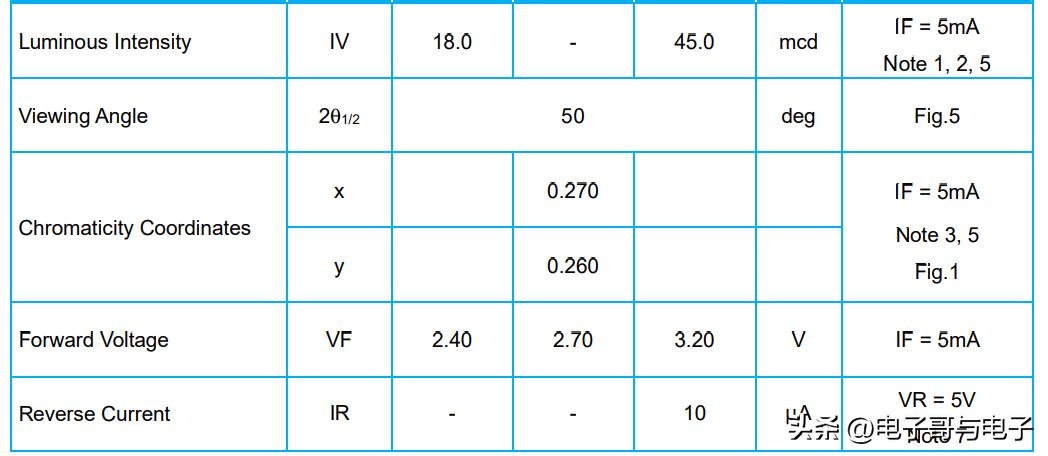

在电路设计中，需要串联一个限流电阻。这个限流电阻的大小如何取值？首先我们应该知道发光二极管的正向电压、正向电流。某一个发光二极管的正向电压为2.5V，正向电流为5mA，这个正向电流有个取值范围，电流太大，可能烧毁二极管，电流太小，发光二极管的亮度不够。
这些参数可以从发光二极管数据手册查到。
假设直流（DC）电压值为5V，5V减去二极管的压降2.5V，剩下2.5V然后除以5mA的电流，电阻值等于500欧姆。
所以电路中需要串联一个500欧姆的电阻。
