启明云端ESP32-S3 Nano开发板，设备物联网无线控制方案

1、模组简介

WT9932S3-Nano开发板是深圳市启明云端科技旗下产品，基于乐鑫ESP32-S3R8芯片开发设计。ESP32-S3 Nano开发板（WT9932S3-Nano）兼容Arduino Nano ESP32，适用于物联网或MicroPython等应用，外形小巧，性能强，适合嵌入到独立项目中。

ESP32-S3 Nano开发板（WT9932S3-Nano）集成 2.4GHz Wi-Fi和低功耗蓝牙 (Bluetooth LE) 双模无线通信，具有优越的射频性能。支持在Arduino和MicroPython编程之间无缝切换，使用更灵活。支持HID，通过USB模拟人机接口设备 (如键盘或鼠标)，与计算机交互更方便。

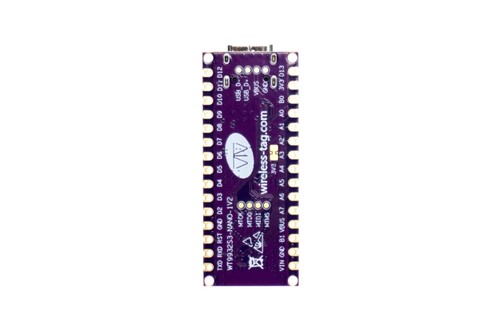

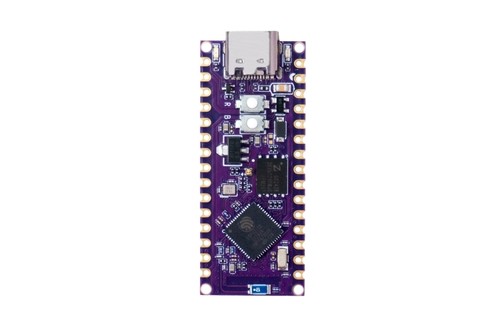

ESP32-S3 Nano开发板（WT9932S3-Nano）图片

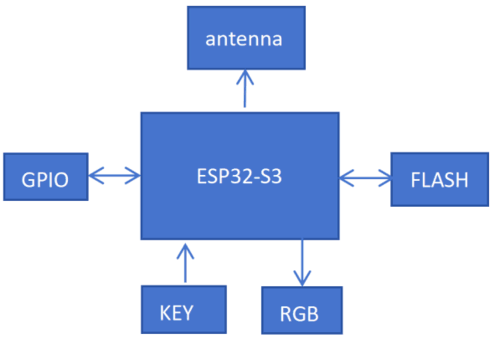

ESP32-S3 Nano开发板（WT9932S3-Nano）系统框图

2、应用领域

ESP32-S3 Nano开发板（WT9932S3-Nano）广泛应用于智能家居、人机交互、智慧农业、工业自动化等领域，开发板通过Wi-Fi和蓝牙连接，可以轻松控制家中的智能设备。支持HID，可以模拟键盘和鼠标，提高人机交互的便捷性。通过传感器收集数据，实现精准农业管理。

高性能的处理器和丰富的IO接口，使其成为工业自动化项目的理想选择。

3、配置参数

ESP32-S3 Nano开发板（WT9932S3-Nano）参数表

微控制器

乐鑫 ESP32-S3R8 (32 位 Xtensa LX7 双核)

时钟速度

ESP32-S3R8:   240MHz

存储

ESP32-S3R8:   384kB ROM, 512kB RAM, 16MB Flash, 8MB PSRAM

无线通信

2.4GHz   WiFi + Bluetooth LE

工作电压

3.3V

外部供电电压

5~20V

复位按键

直立式

IO引脚输出电流

40mA

数字引脚

14

模拟引脚

8

插入万用板

支持

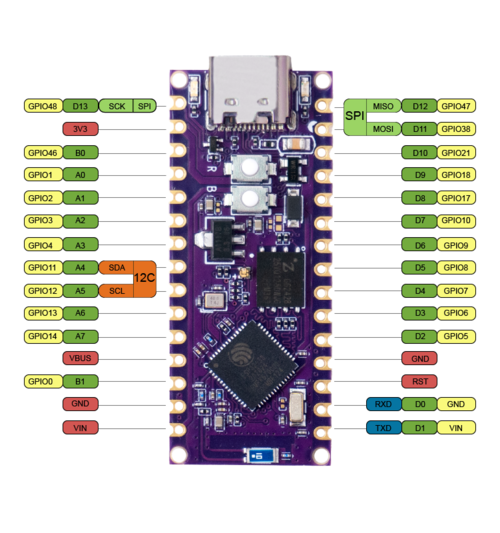

4、ESP32-S3 Nano开发板（WT9932S3-Nano）引脚布局

5、接口说明

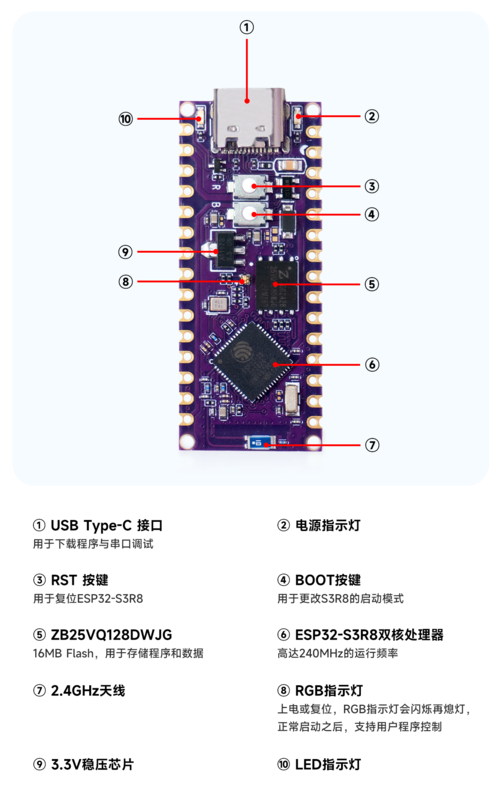

ESP32-S3 Nano开发板（WT9932S3-Nano）接口说明，如下图所示：
