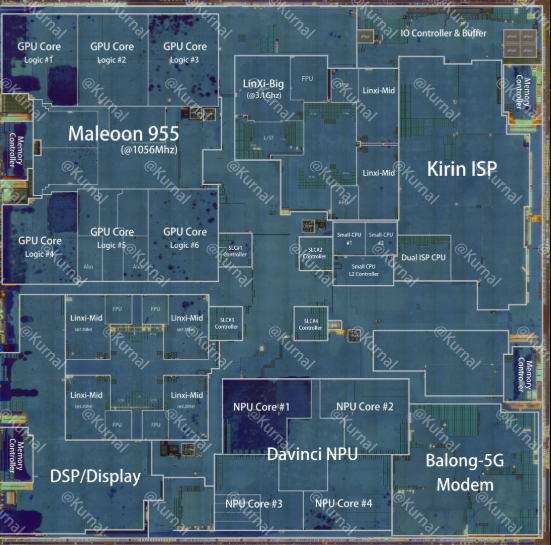

快科技10月3日消息，据报道，知名半导体分析机构Kurnal Insights近日发布了华为麒麟9050 Pro芯片的裸片（Die Shot）显微照片，首次清晰展示了这款芯片的内部物理结构。
照片显示，麒麟9050 Pro由两颗尺寸完全相同的裸片垂直堆叠而成。每颗裸片的尺寸均为11.13mm × 10.84mm，面积约120.65mm²，这一面积甚至略小于前代麒麟9030S的122mm²。
两颗裸片分工明确：一颗负责核心计算逻辑，另一颗专用于SRAM和缓存。两者通过高密度垂直互连技术连接，实现逻辑与存储单元在物理上的紧密贴合。
这一结构正是华为“逻辑折叠”（LogicFolding）技术的首次商业化落地。该技术将芯片从传统的平面布局改为垂直堆叠，用极短的垂直互连替代长距离水平走线，从而在不依赖更先进制程的前提下，大幅提升有效晶体管密度。
工艺方面，据爆料人@Taog_1575透露，计算裸片采用中芯国际N+3工艺，SRAM裸片则采用N+2工艺。两颗裸片使用不同工艺节点的组合，在业内尚属首次。
这一设计带来了可观的密度提升。据Bernstein研报估算，麒麟9050 Pro的等效晶体管密度达到每平方毫米2.38亿个，较上一代麒麟9030 Pro的约1.55亿个提升超过50%。
不过，垂直堆叠也带来了新的制造挑战。虽然单颗裸片面积缩小有利于提升良率，但后续的垂直键合与封装工序显著增加了工艺复杂度。
尽管制造工艺仍有优化空间，但裸片显微照的曝光，首次从物理层面证实了华为通过架构创新而非制程微缩来提升芯片性能的路线是可行的。这条路径的持续演进，将决定华为芯片未来能在多大程度上缩小与最先进制程的差距。
