网友“破解”AMD PROM21 芯片组芯片，可作为 PCIe Switch 在英特尔主板使用

IT之家 12 月 30 日消息，AMD 在多数 AM5 主板平台上采用了来自祥硕的 Promontory 21 (PROM21) 芯片组芯片，可将一组上行的 PCIe 4.0×4 扩展为 8 条 PCIe 4.0、4 条 PCIe 3.0 和多个 USB 接口，当然 PCIe 通道也可切换为 SATA 接口。

本质上来说，PROM21 是一颗集成 SATA 与 USB 控制器的 PCIe Switch 交换芯片。那么这颗芯片能作为标准 PCIe Switch，应用于 AMD 乃至英特尔主板上么？

AMD X670 (E) / X870E 的双 PROM21 芯片“二仙桥”设计实际上就暗示了这种可能，华擎开发的 B650“升级”X670 原型卡显示这应该不存在障碍，而B站网友 @铁甲依然在__ 则在今日的视频中给出明确的肯定答案。

▲ 图源：铁甲依然在__  视频

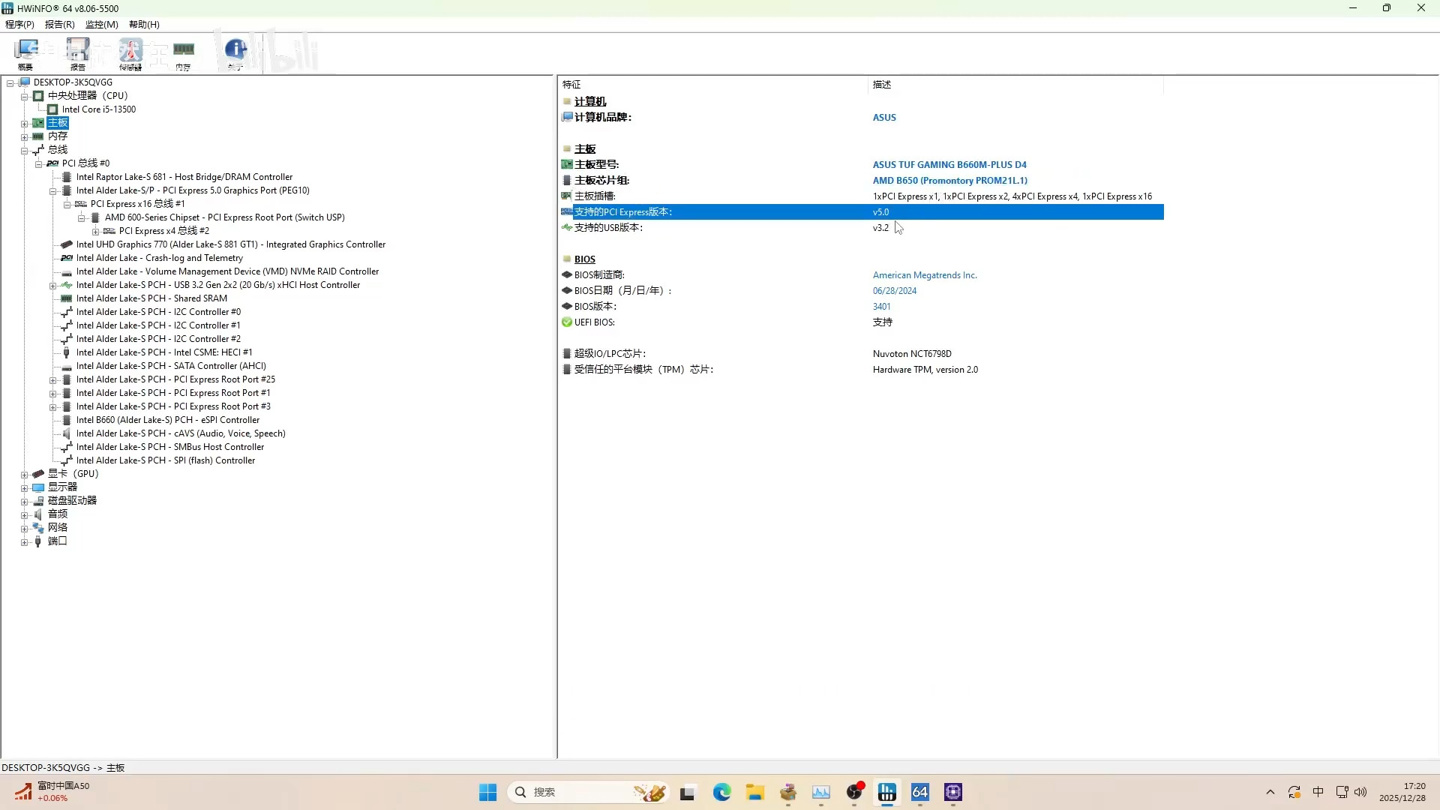

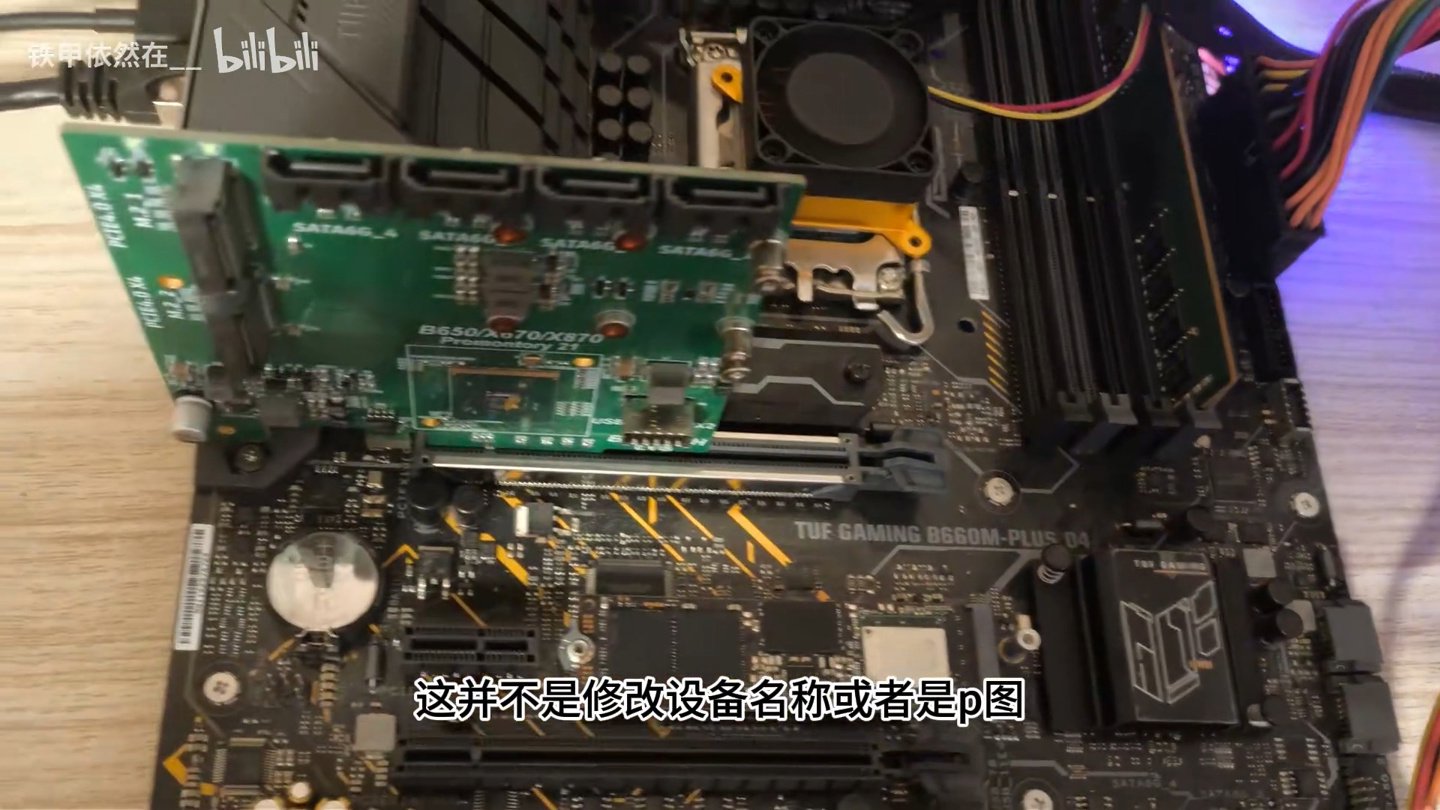

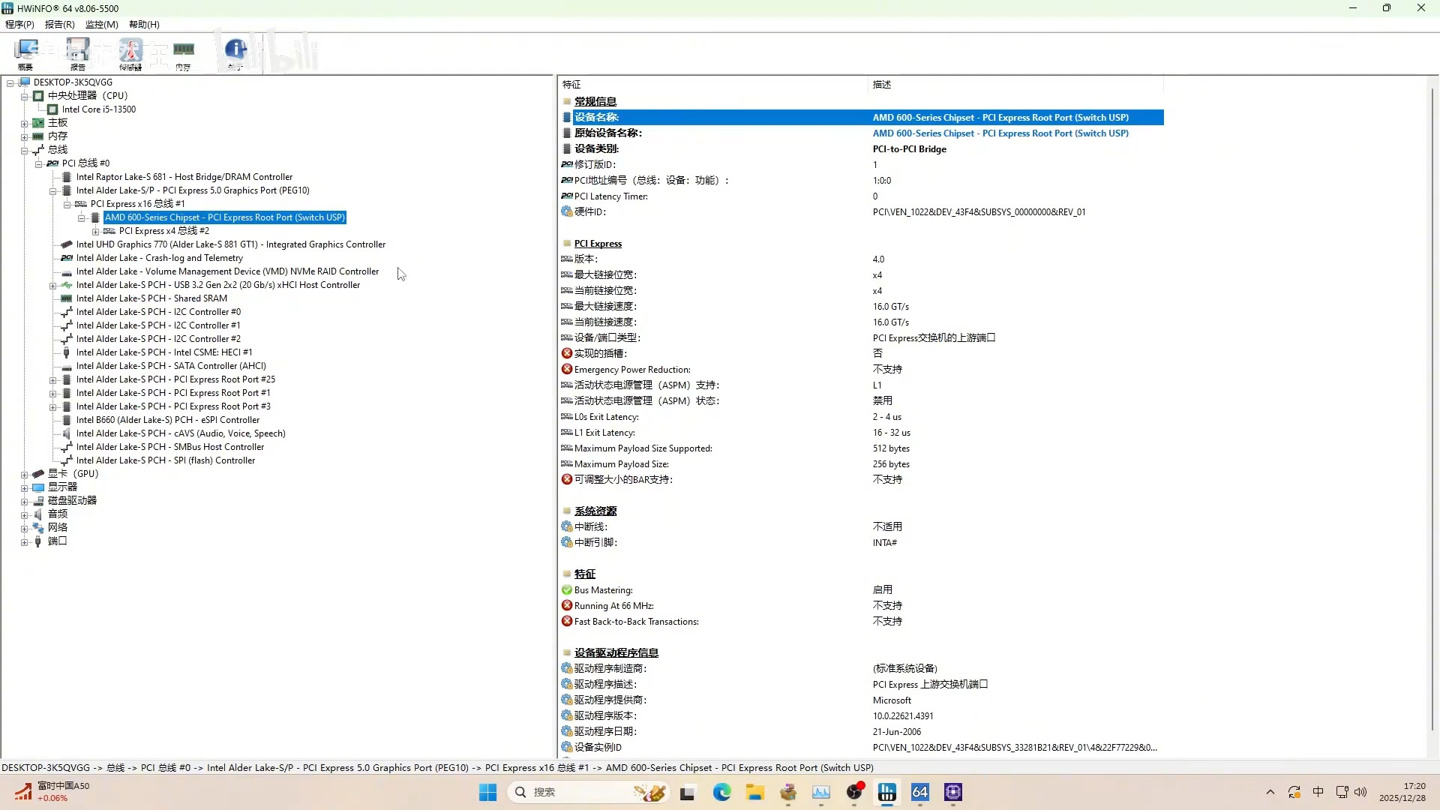

上图中的主板为英特尔平台的华硕 TUF GAMING B660M-PLUS D4，安装了一张基于 PROM21 的 PCIe AIC 形态扩展卡，下方两张图片则是该系统的硬件信息。

▲ 图源：铁甲依然在__  视频

▲ 图源：铁甲依然在__  视频

据 UP 主介绍，这一项目一度遭遇困难：初版 PCIe AIC 上的 Prom21 虽可被识别，但扩展出的接口仅有 SATA 能使用，这是因为其缺乏配套固件。在与另一位网友合作后，新的扩展卡设计添加了配套的 SPI Flash 芯片并刷入固件，可让其发挥全部功能。

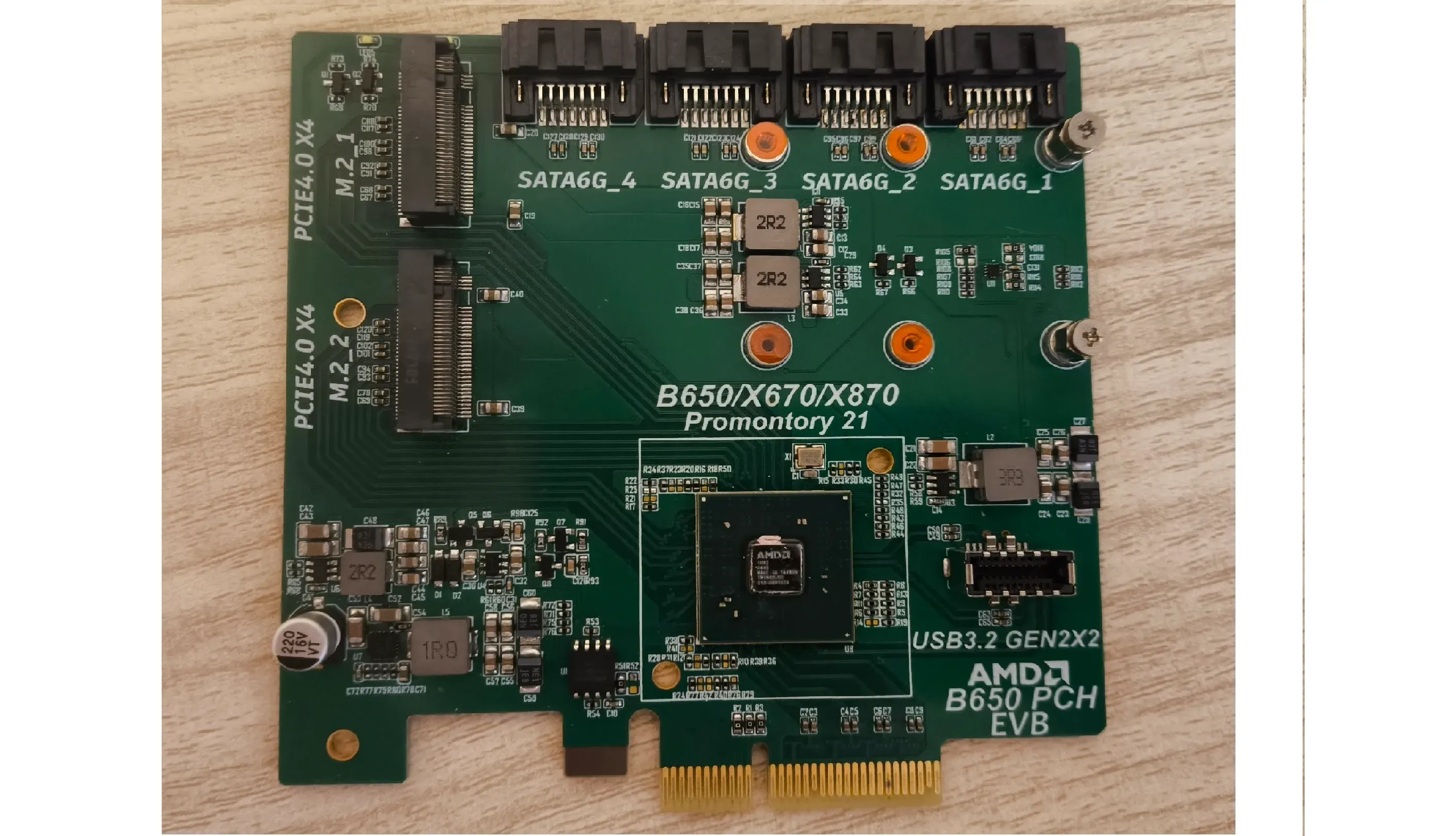

在目前开源的 PCIe AIC 设计上，Prom21 可将一组 PCIe 4.0×4 扩展为 2 个 PCIe 4.0×4 的 M.2 盘位、4 个 SATA III 6Gbps 接口、1 组 USB-C 20Gbps 接针。
