“全球最小 GPU”迈步量产：约 20 万个晶体管，支持实时 3D 渲染

IT之家 11 月 10 日消息，科技媒体 Tom's Hardware 昨日（11 月 9 日）发布博文，报道称“全球最小 GPU”迎来重大更新，最新 TinyGPU v2.0 登场，由约 20 万个晶体管构成，核心亮点是具备光栅化处理以及变换与光照（T&L）功能。

IT之家援引博文介绍，这款被称为“全球最小 GPU”的独立处理器，由业余 FPGA 设计师兼复古 PC 爱好者 Pongsagon Vichit 打造，集成了光栅化、变换与光照（T&L）等关键 3D 图形处理功能，让人联想到 1999 年发布的业界首款 GPU——Nvidia GeForce 256。

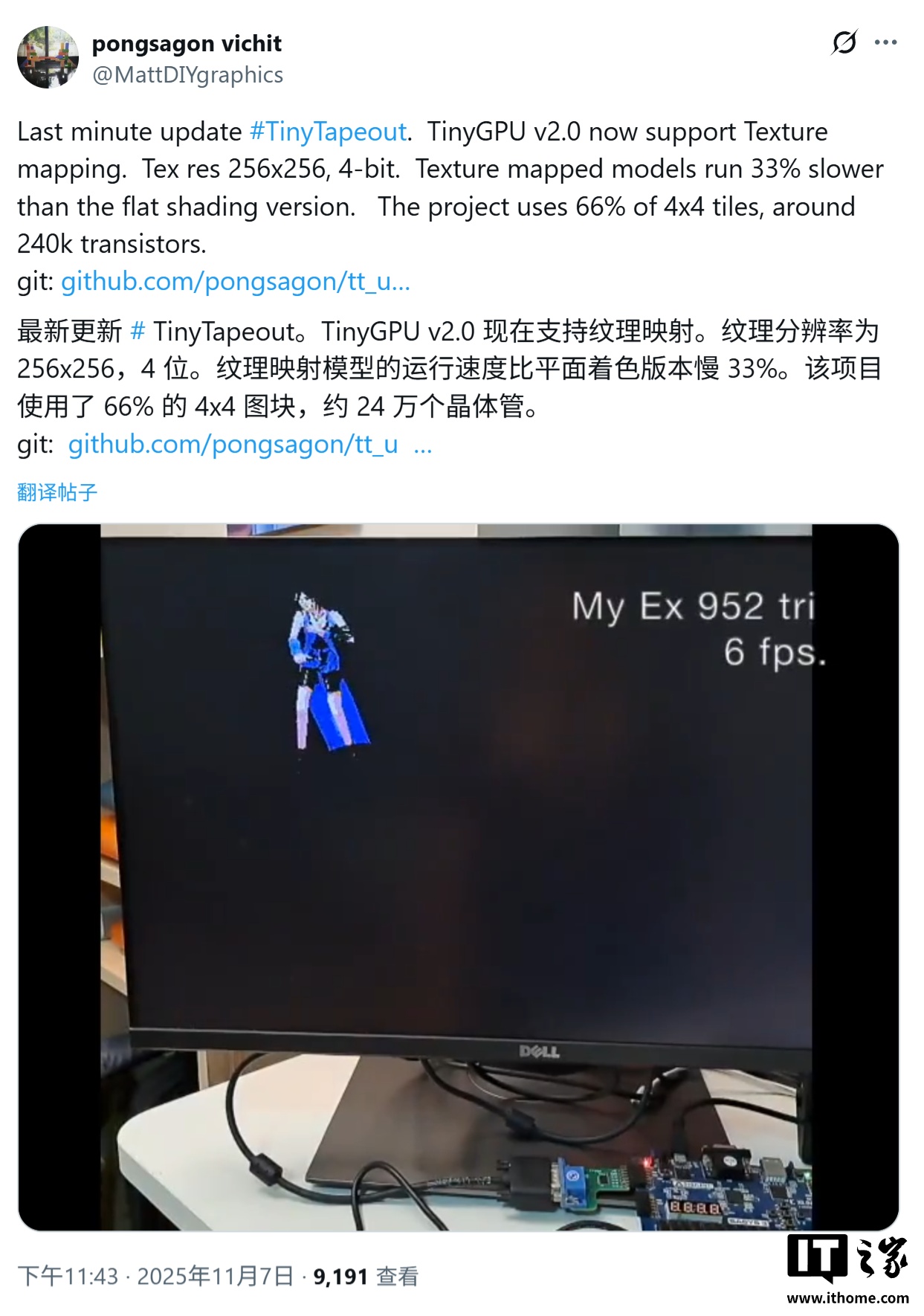

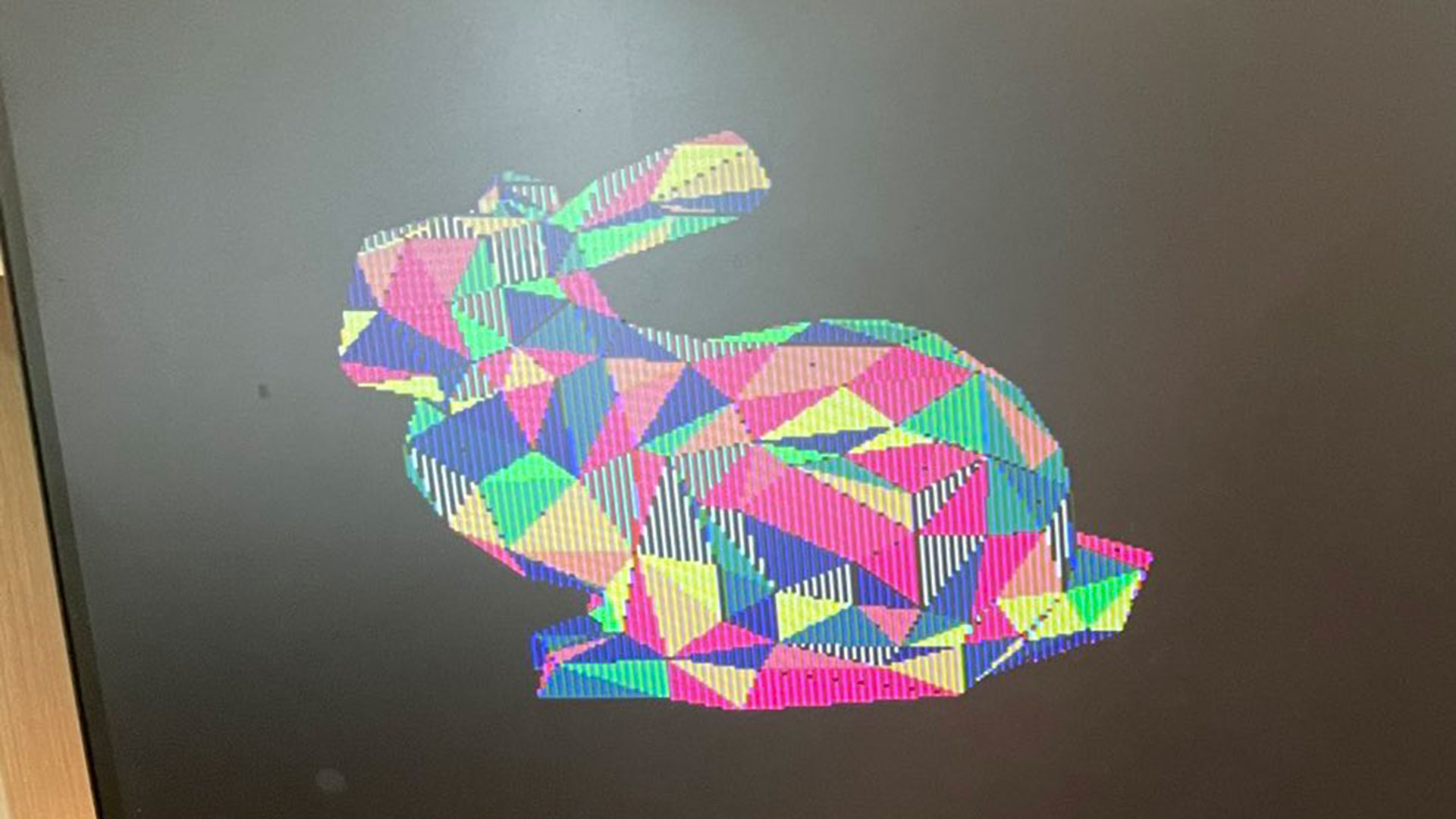

在性能方面，TinyGPU v2.0 并不会在主流市场掀起波澜。根据设计师在 Basys3 FPGA 开发板上的测试，该 GPU 在 25MHz 频率下运行，渲染低多边形 3D 模型（最高 1000 个三角形）时，帧率为 7.5 至 15 帧 / 秒。

其输出分辨率为 320x240 像素或更低，色深仅为 4 位（即最多同时显示 16 种颜色）。在演示中，Vichit 使用一个经典超任手柄实时加载并操控 3D 模型，展示了其完整的交互能力。

尽管性能参数看似属于 1980 年代的家用电脑水平，但 TinyGPU v2.0 背后运行着更为先进的图形处理技术。它能够执行交互式的 3D 矢量到光栅转换，并采用了消费级 GPU 领域自 GeForce 256 以来才普及的变换与光照（T&L）技术。

该处理器展现了现代 GPU 架构的基本雏形，支持 4 位双缓冲、8 位深度缓冲、背面剔除、一个动态定向光源以及平面着色等技术特性。

Vichit 已将 TinyGPU v2.0 的设计提交给 Tiny Tapeout，整个芯片制造过程预计将花费约 1500 美元。
